Istruzioni di montaggio solo per personale specializzato

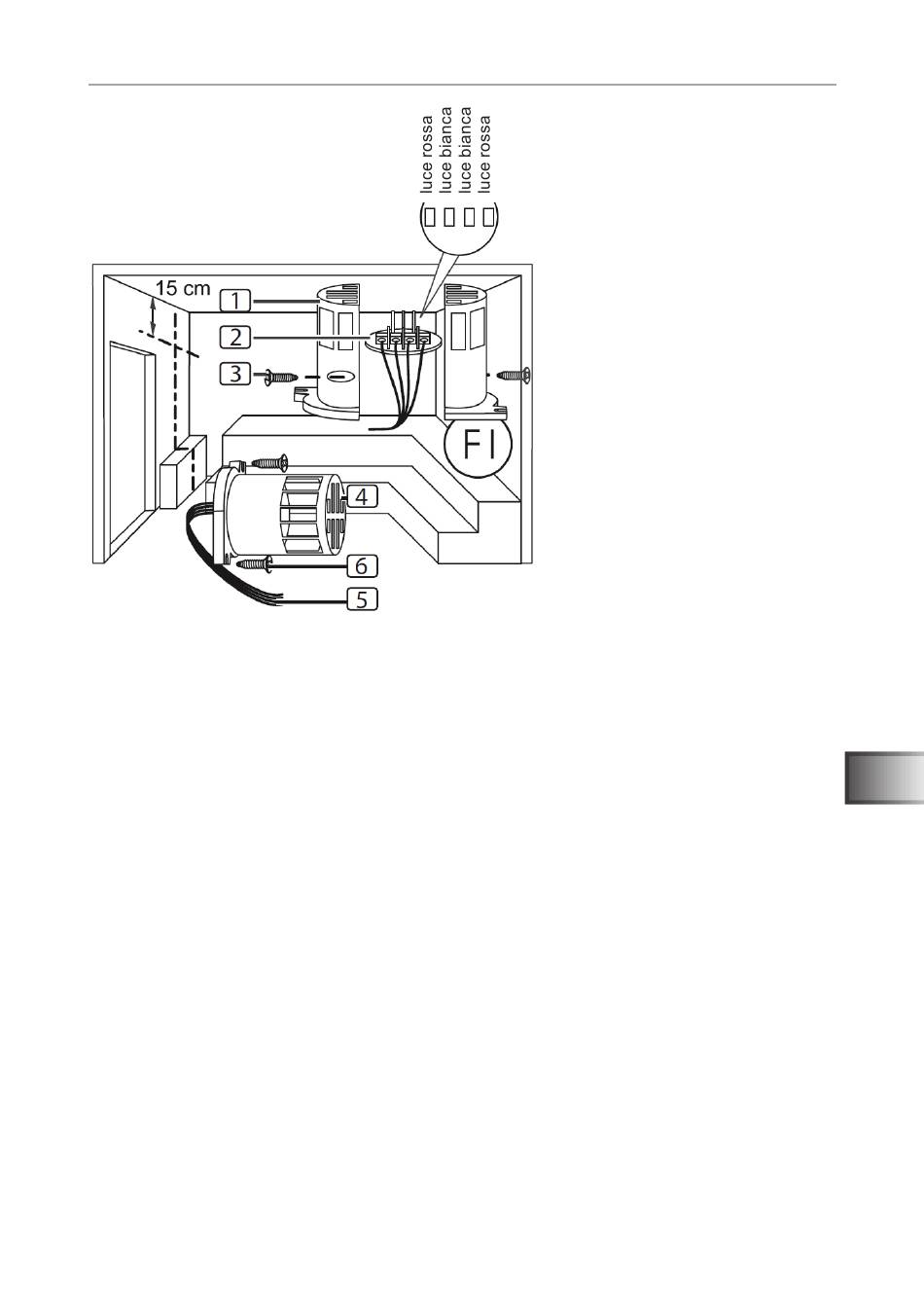

Fig. 2
4.4. Montaggio del sensore della panca F2
Montare il sensore della panca sulla parete della cabina posizionandolo sopra
la panca posteriore. In tal caso rispettare una distanza di ca. 15 cm dal soffitto
della cabina.
Per il montaggio del sensore della panca eseguire i seguenti passaggi:
1. Posare il cavo a 2 poli del sensore della panca nella parete della cabina
della sauna fino alla posizione di montaggio del sensore della panca
e fissare i cavi con le fascette serracavi.
2. Separare i 2 semigusci del sensore della panca.
3. Collegare i due raccordi del cavo del sensore della panca ai due morsetti
centrali della piastra di collegamento.
4. Posizionare la piastra di collegamento nei semigusci del sensore della
panca in senso trasversale.
5. Chiudere i semigusci e avvitarli con le 2 viti con intaglio a croce (9 mm).
6. Controllare se il sensore della panca è perfettamente chiuso.
7. Montare il sensore della panca sulla parete della cabina utilizzando
le 2 viti per legno in dotazione (16 mm). In tal caso rispettare una distanza
di 15 cm dal soffitto della cabina.
Semigusci del sensore della stufa
1
Piastra di collegamento
2
Viti con intaglio a croce (9 mm)
3
Sensore della stufa
4
Cavi del sensore della stufa
5
Viti per legno (16 mm)
6
P. 13/28
IT
