9 Fixation des capteurs
9.5.1
Montage du rail
Choisissez les instructions de montage en fonction du fermoir fourni :
• voir section Montage du rail sans fermoir
• voir section Montage du rail avec un fermoir à cliquet
Montage du rail sans fermoir
• Raccourcissez la sangle de fixation (circonférence de la conduite + au moins 120 mm).
Note !
Le bord de la sangle de fixation présente des arêtes vives. Risque de blessure ! Ebavurez les arêtes
vives.

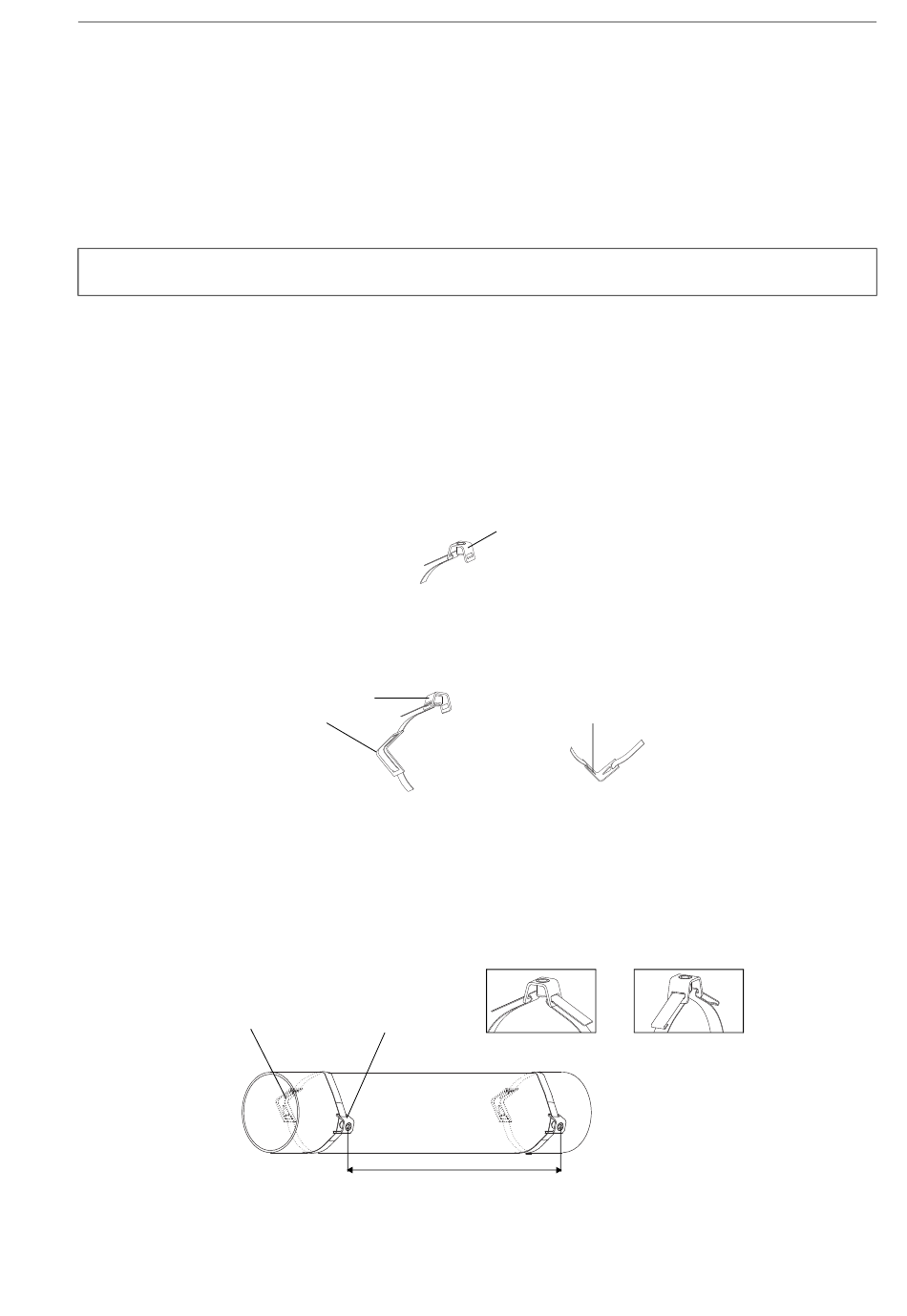

• Faites passer env. 100 mm de la sangle de fixation à travers la fente de la pince pour sangle de fixation et recourbez-la
(voir Fig. 9.35).
• Si nécessaire, faites passer l'extrémité longue de la sangle de fixation à travers le ressort métallique (voir Fig. 9.36). Le
ressort métallique ne doit pas être monté :
- sur les conduites en acier ou
- sur les conduites dont le diamètre extérieur est < 80 mm ou
- sur les conduites non exposées à des variations de température importantes.
• Faites passer la sangle de fixation autour de la conduite (voir Fig. 9.37).
pince pour sangle de fixation
ressort métallique
Fig. 9.36: Sangle de fixation avec ressort métallique et pince pour sangle de fixation
• Positionnez le ressort métallique (si monté) et la pince pour sangle de fixation (voir Fig. 9.37) :
- Si la conduite est horizontale, montez si possible la pince pour sangle de fixation sur le côté de la conduite.
- Montez le ressort métallique (si monté) à l'opposée de la pince pour sangle de fixation.
ressort métallique
Fig. 9.37: Sangle de fixation avec ressort métallique et pince pour sangle de fixation sur la conduite
UMFLUXUS_F8V4-3-4FR, 2018-10-10
Fig. 9.35: Sangle de fixation avec pince pour sangle de fixation
pince pour sangle
de fixation
s
pince pour sangle de fixation
ressort métallique
a
b
s = longueur du rail - 33 mm
FLUXUS ADM 8x27
61
