FLUXUS ADM 8x27
9
Fixation des capteurs
Attention !
Observez les "Consignes de sécurité pour une utilisation en atmosphère explosible" (voir document
SIFLUXUS).
9.1
Préparation de la conduite
• La conduite doit être solide. Elle doit résister à la pression occasionnée par la fixation pour capteur.
La rouille, la peinture ou des dépôts présents sur la conduite absorbent le signal sonore. Un bon contact acoustique entre
la conduite et les capteurs est obtenu de la manière suivante :
• Nettoyez la conduite au niveau du point de mesure.
- Si la surface est peinte, poncez-la pour la lisser. Il est inutile d'éliminer entièrement la peinture.
- Éliminez la rouille ou la peinture qui s'écaille.
• Utilisez la feuille de couplage ou appliquez du couplant acoustique le long de la ligne médiane sur la surface de contact
des capteurs.
• Assurez-vous qu'il n'y a pas d'inclusions d'air entre la surface de contact des capteurs et la paroi de la conduite.
9.2
Positionnement
Montez les capteurs de manière à ce que les repères qu'ils portent forment une flèche (voir Fig. 9.1 et Fig. 9.2). Les
câbles des capteurs partent dans des directions opposées.
Pour la détermination de la direction d'écoulement, voir section 11.8.

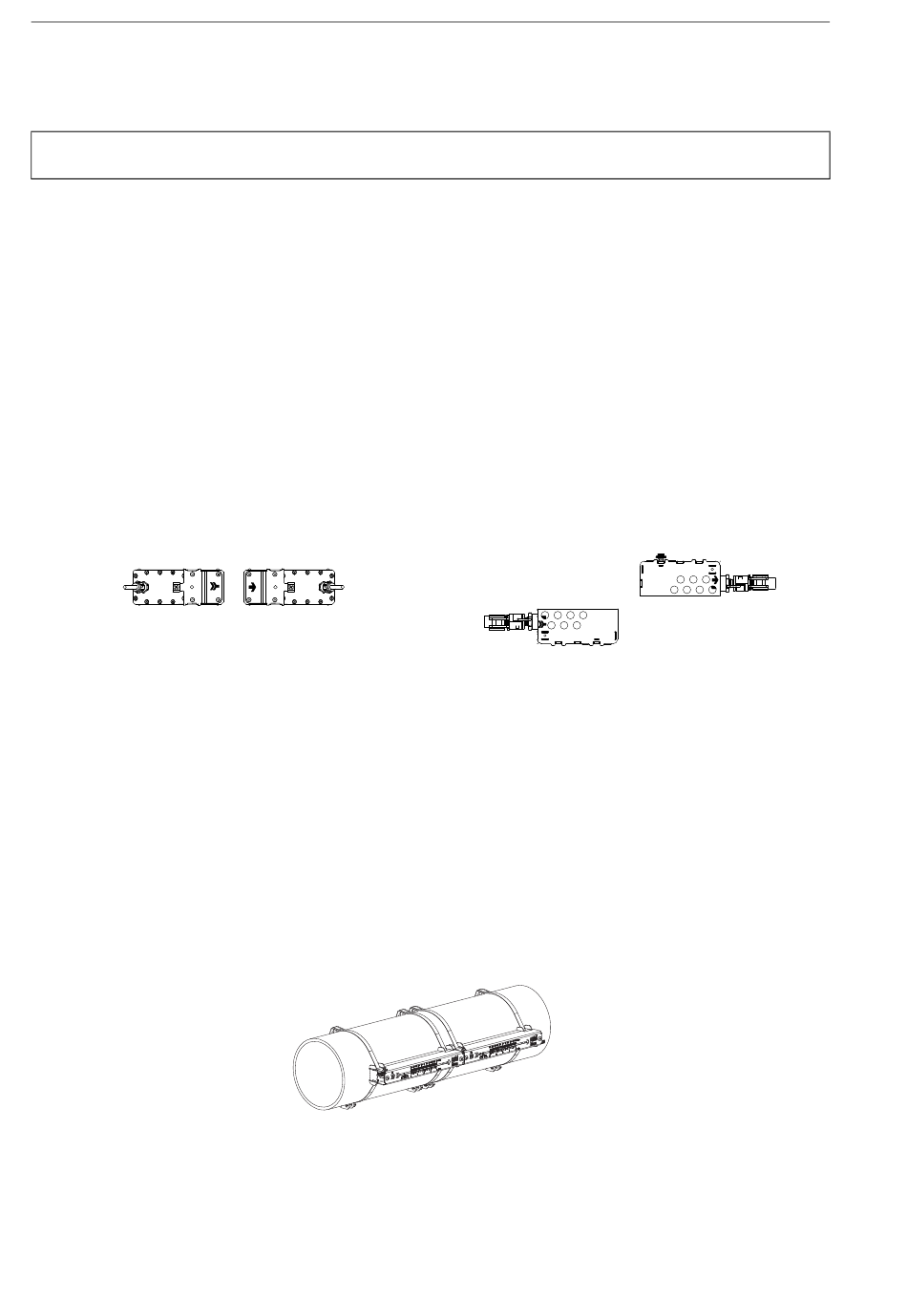

Fig. 9.1: Positionnement correct des capteurs
Choisissez les instructions de montage en fonction de la fixation pour capteur fournie :
• Variofix L : voir section 9.3
• Variofix C : voir section 9.4
• Capteur de l'exploitation minière et fermoir pour exploitation minière FLEXIM : voir section 9.6
9.3
Fixation pour capteur Variofix L
Dans le cas de la mesure avec le montage réflexion, les fixations pour capteur sont montées sur le même côté de la
conduite (voir Fig. 9.3).
Dans le cas de la mesure avec le montage diagonal, les fixations pour capteur sont montées sur les côtés opposés de la
conduite (voir Fig. 9.4).
Le montage de deux fixations pour capteur avec le montage réflexion (une fixation par capteur) est décrit ci-après.
50
Fig. 9.3: Fixation pour capteur Variofix L
Fig. 9.2: Positionnement correct des capteurs
de l'exploitation minière
UMFLUXUS_F8V4-3-4FR, 2018-10-10
9 Fixation des capteurs
