FLUXUS ADM 8x27
B) Raccordement selon IBExU07ATEX1061 (système : bloc secteur - câble - transmetteur)
Il existe pour le FLUXUS ADM 8127B une homologation certifiée selon ATEX :
IM2 SYST Ex ib I
-20 °C Ta 50 °C
IBExU07ATEX1061
Celle-ci autorise les connexions suivantes :
- transmetteur FLUXUS ADM 8127B
- bloc secteur FHF pour exploitation minière NG3-12ib
- câble homologué (max. 80 m) type L-YY(ZG)Y-2x2x0.5-60V-bleu ou
type L-2YYC(ZG)Y-2x2x0.5
• Raccordez la terre de protection à la borne PE du FLUXUS ADM 8127B (voir Tab. 8.3).
• Raccordez le câble homologué aux bornes du FLUXUS ADM 8127B et aux bornes du bloc secteur.
Tab. 8.3: Raccordement selon IBExU07ATEX1061
borne
raccordement
PE
terre
L+
borne (+) sur le bloc secteur
L-
borne (-) sur le bloc secteur
Pour un dessin du système, voir appendice D.
8.4.3
Raccordement des sorties
Attention !
Observez les "Consignes de sécurité pour une utilisation en atmosphère explosible" (voir document
SIFLUXUS).
• Choisissez le presse-étoupe pour exploitation minière pour le raccordement des sorties. Aprés la montage, le câble doit
être bien tenu dans le presse-étoupe pour exploitation minière:
- M25 (9/12) pour les diamètres de câble 9...12 mm
- M25 (14/16) pour les diamètres de câble 14...16 mm
• Préparez le câble de sortie avec le presse-étoupe pour exploitation minière.
• Dénudez les câbles en retirant aussi peu que possible d'isolant. Après le raccordement des câbles, l'isolant doit arriver
à l'ouverture de sortie de la borne.
• Faites passer le câble de sortie à travers la douille (1), les bagues de pression (2), la bague d'étanchéité (3) et la pièce
intermédiaire (4) (voir Fig. 8.6).
• Introduisez le câble de sortie dans le boîtier.
• Vissez la pièce intermédiaire (4) dans le boîtier (voir Fig. 8.6).
• Fixez la douille (1) et la pièce intermédiaire (4) avec le collier de serrage en serrant fermement les vis du collier de ser-
rage.
• Raccordez les brins de la rallonge aux bornes du transmetteur (voir Fig. 8.7 et Tab. 8.4).

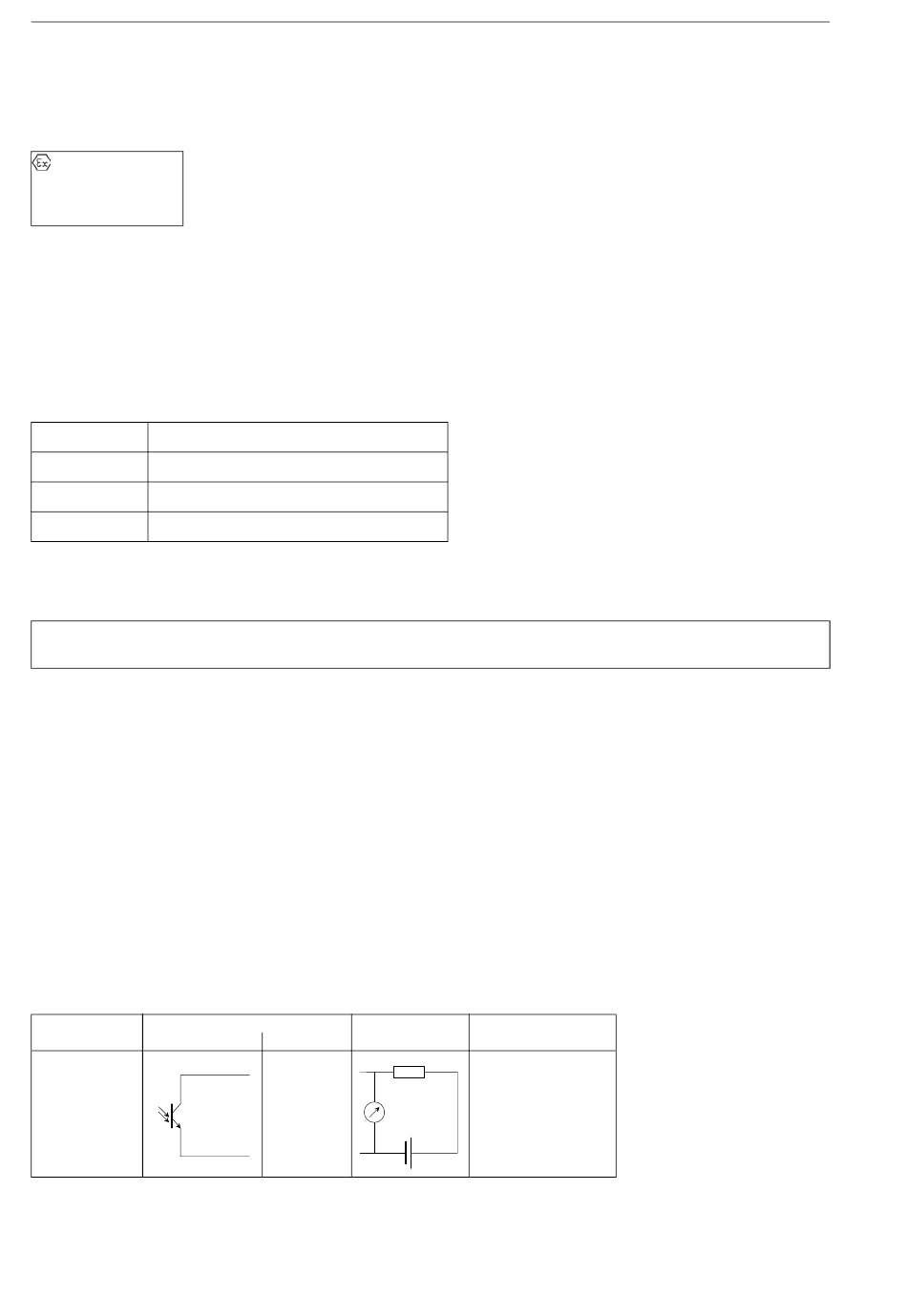

Tab. 8.4: Circuits des sorties
sortie
transmetteur
circuit interne
sortie binaire
(collecteur ou-
vert)
48
circuit externe
connexion
B1: 14
R
F1: 3
c
V
U
B1: 13
ext
-
+
F1: 2
8 Installation du FLUXUS ADM 8127B
remarque
U
= 13.2 V
i
U
= 5...12 V
ext
R
[kΩ] = U
/I
[mA]
c
ext
c
I
= 1...4 mA
c
UMFLUXUS_F8V4-3-4FR, 2018-10-10
