6 Installation du FLUXUS ADM 8027
• Raccordez les brins de la rallonge aux bornes du boîtier de jonction (voir Fig. 6.6 et Tab. 6.2).
Tab. 6.2: Brochage (rallonge)
borne
raccordement
TV
câble blanc ou marqué (âme)
TVS
câble blanc ou marqué (blindage intérieur)
TRS
câble brun (blindage intérieur)
TR
câble brun (âme)
Pour le brochage du câble de capteur, voir Fig. 6.6 et Tab. 6.3.
Tab. 6.3: Brochage (câble de capteur)
borne
raccordement
V
capteur
(âme)
VS
capteur
(blindage)
RS
capteur
(blindage)
R
capteur
(âme)
Plaquette signalétique
Sur la plaquette signalétique du boîtier de jonction figurent la température de protection antidéflagrante, l'indice de protec-
tion, etc. (voir Fig. 6.7).
UMFLUXUS_F8V4-3-4FR, 2018-10-10
borne de blindage

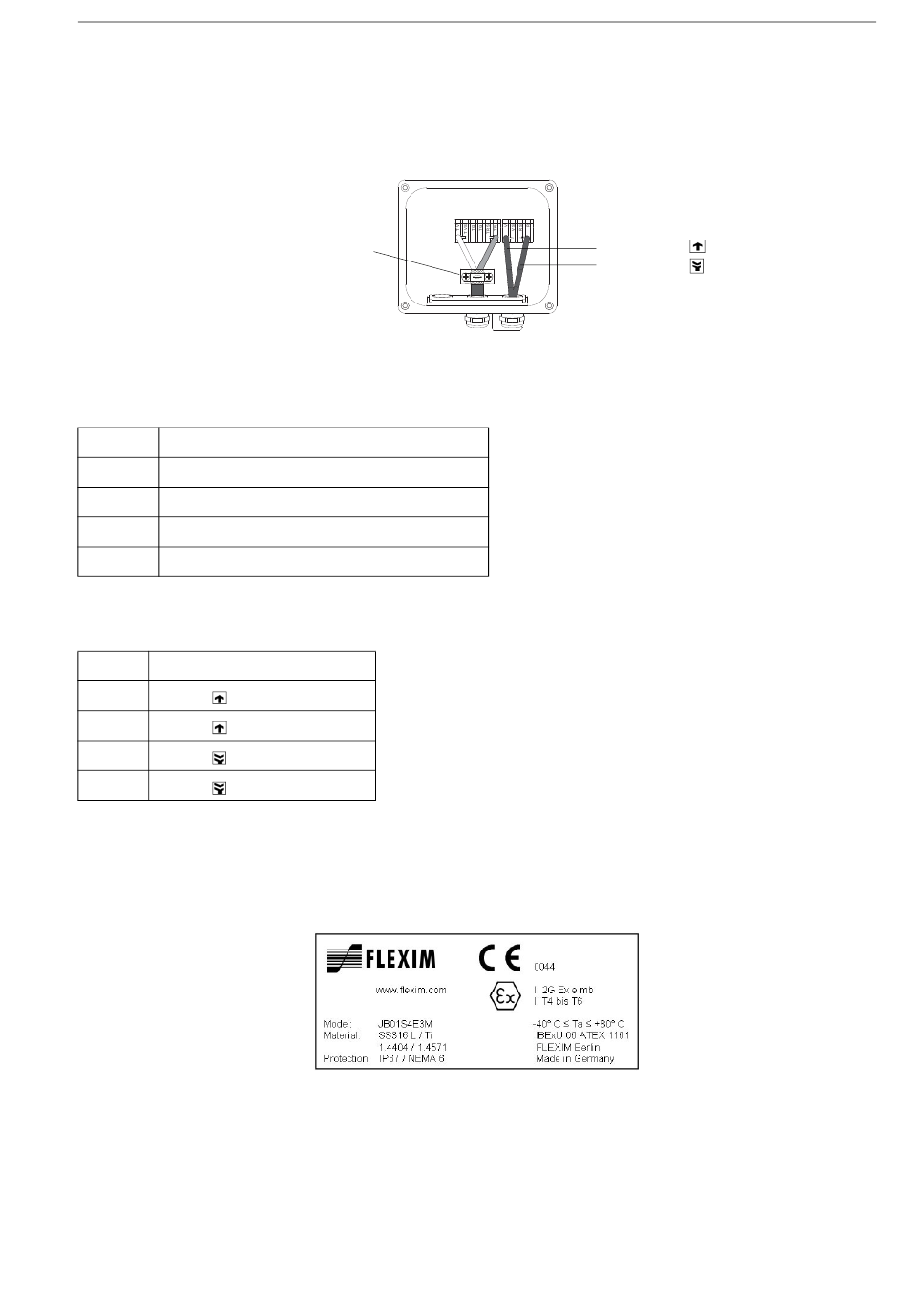

Fig. 6.6: Bornes de raccordement de la rallonge et du câble de capteur
Fig. 6.7: Plaquette signalétique d'un boîtier de jonction (exemple)
câble de capteur
câble de capteur
FLUXUS ADM 8x27
29
