FLUXUS ADM 8x27
6.4.2
Raccordement de l'alimentation électrique
Attention !
Observez les "Consignes de sécurité pour une utilisation en atmosphère explosible" (voir document
SIFLUXUS).
La terre de protection extérieure doit être raccordée aux bornes équipotentielles sur le boîtier supérieur et le boîtier infé-
rieur du transmetteur (voir Fig. 6.2).
Attention !
Selon CEI 61010-1:2010, il est nécessaire de prévoir dans l'installation électrique un interrupteur si-
tué à proximité de l'appareil, facile d'accès pour l'utilisateur et identifié comme dispositif de section-
nement de l'appareil.
Si l'appareil est utilisé en atmosphère explosible, cet interrupteur doit être placé en dehors de l'at-
mosphère explosible. En cas d'impossibilité, l'interrupteur doit être disposé à l'endroit le moins dan-
gereux.
• Retirez le presse-étoupe pour raccorder l'alimentation électrique (voir Fig. 6.2).
• Préparez le câble d'alimentation avec un presse-étoupe M20.
• Faites passer le câble d'alimentation à travers la collerette, la pièce de compression et le corps du presse-étoupe (voir
Fig. 6.8).
• Introduisez le câble d'alimentation dans le boîtier supérieur (voir Fig. 6.2).
• Vissez le côté joint d'étanchéité du corps dans le boîtier supérieur du transmetteur.
• Fixez le presse-étoupe en vissant la collerette sur le corps du presse-étoupe (voir Fig. 6.8).
• Raccordez les brins aux bornes du transmetteur conformément à la tension indiquée sur la plaquette signalétique qui
se trouve sous le bornier KL1 (voir Fig. 6.9 et Tab. 6.4).
alimentation
électrique
30
collerette
pièce de compression corps

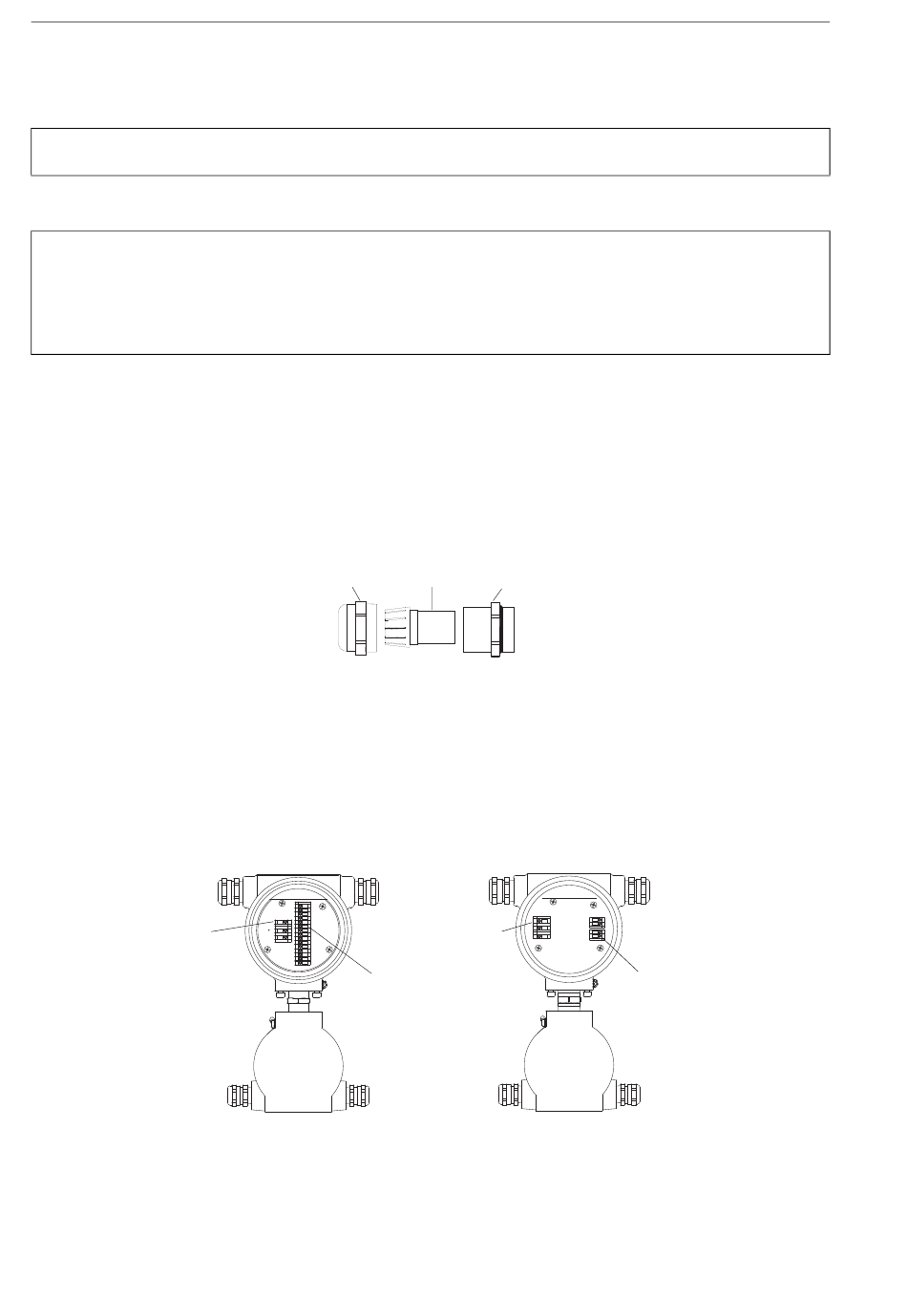

Fig. 6.8: Presse-étoupe
FLUXUS ADM 8027, 8027L,
8027P, 8027LP :
sorties
Fig. 6.9: Bornes de raccordement de l'alimentation électrique et des sorties
FLUXUS ADM 8027C24,
8027LC24 :
alimentation
électrique (non à
sécurité intrinsèque)
6 Installation du FLUXUS ADM 8027
sortie (à sécurité
intrinsèque)
UMFLUXUS_F8V4-3-4FR, 2018-10-10
