Prise en main
Installation des cartes de la série SRX
1
Avant toute installation de carte, mettez le RD-700 et tous les
appareils qui lui sont reliés hors-tension.
2

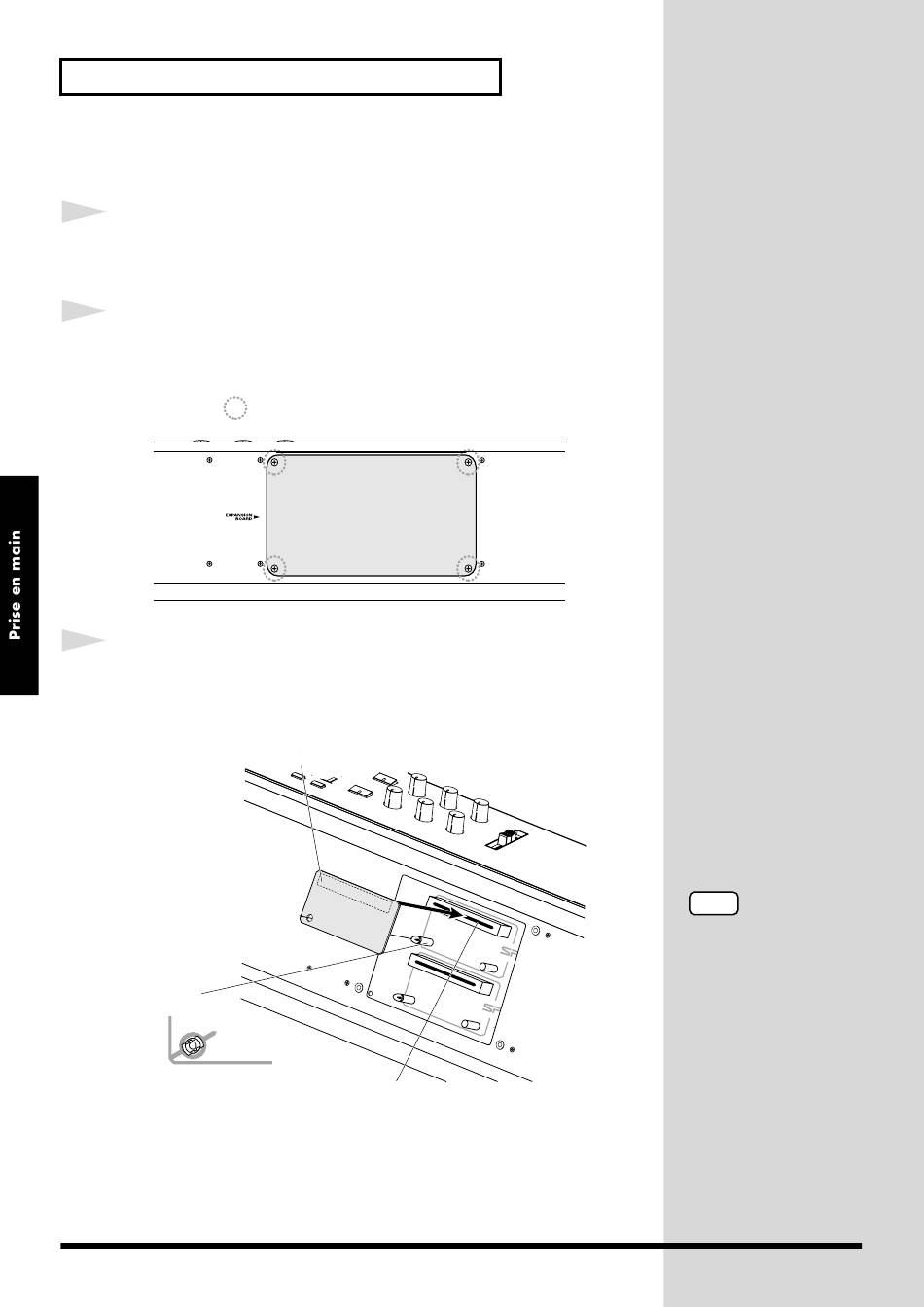

En suivant le schéma de la face arrière du RD-700 ci-dessous,
retirez les vis indiquées puis le cache du logement des cartes.
fig.Q-02.e
3
Insérez le connecteur de votre carte dans le connecteur prévu
pour les séries SRX (SRX A ou SRX B), tout en insérant les
supports dans les trous correspondants de la carte.
fig.Q-05.e
Carte d'extension (séries SRX)
Support de carte
Positionnez-les dans le sens
indiqué avant d'installer la carte.
16
Vis à retirer
Connecteur
NOTE
Si le même type de carte
d'extension est installé
dans les emplacements
SRX A et SRX B, vous ne
pourrez sélectionner que
les données de la carte
installée en SRX A.
