Faces avant et arrière

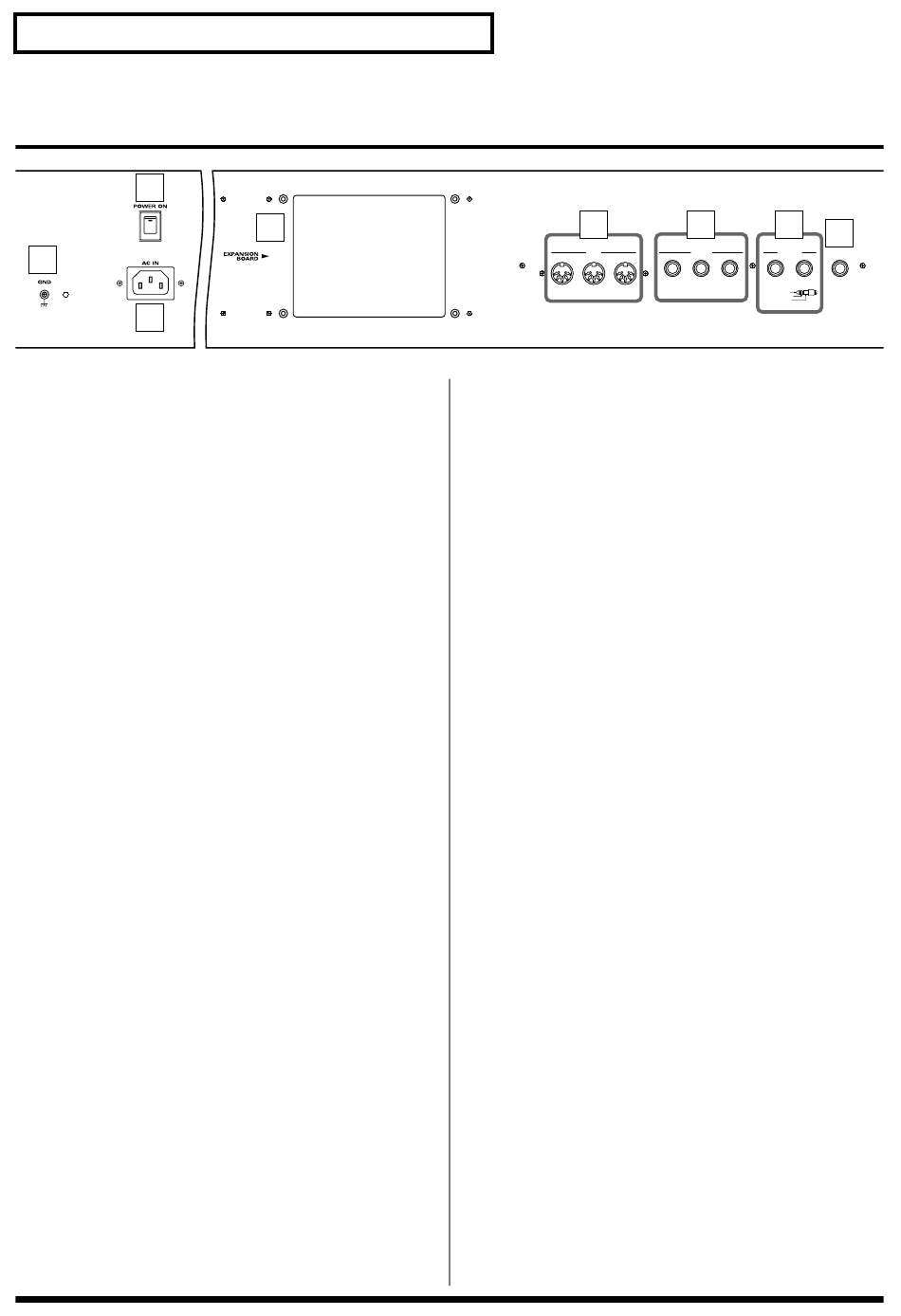

Face arrière
2
1
3
1
Prise de terre GND
Utilisez ce connecteur pour la mise à la terre de l'appareil à
l'aide d'un câble spécifique (optionnel) quand les conditions
l'exigent.
Dans certains cas, en fonction de l'environnement dans
lequel vous avez installé l'appareil, sa surface peut vous
sembler chargée ou «rugueuse» au toucher. Cela est dû à des
charges électriques infinitésimales sans danger, mais qui
peuvent, si vous les trouvez désagréable, être corrigées par
une mise à la terre externe. Cette manœuvre peut par contre,
selon votre configuration et vos branchements, occasionner
aussi un ronflement. En cas de doute sur la meilleure
solution pour votre cas spécifique, adressez-vous au centre
de maintenance agréé le plus proche ou à votre distributeur
(voir page «information».
Solutions à proscrire pour la mise à la terre :
- Tuyaux d'eau (possibilité d'électrocution)
- Tuyaux de gaz (possibilité d'incendie ou explosion)
- Terre du téléphone ou du paratonerre (dangereux en
cas de foudre)
2
Interrupteur [POWER]
Permet la mise sous/hors tension de l'appareil (p. 24).
3
Connecteur d'alimentation
Branchez ici le câble d'alimentation fourni. (p. 22).
4
Baie des cartes d'extension
Retirez le cache pour mettre en place les cartes d'extension
optionnelles (SRX Series) (p. 15).
5
Prises MIDI (IN, OUT, THRU)
Permettent le branchement d'unités MIDI externes et la
transmission des messages MIDI (p. 22, p. 59, p. 95).
14
4
5
MIDI
THRU
OUT
IN
6
Connecteurs PEDAL (DAMPER, FC1,
FC2)
Le branchement de la pédale (DP-6) fournie avec le RD-700
sur le connecteur DAMPER permet de l'utiliser comme
pédale de maintien (pédale forte).
En branchant une pédale d'expression optionnelle (de type
EV-5 Roland ou autre) sur les connecteurs FC-1 ou FC-2,
vous pouvez également accéder à diverses autres fonctions
commandées par la pédale (p. 23, p. 73).
7
Sorties OUTPUT R/L (MONO)
Donnent accès au signal audio et destinées à être reliées à un
système d'amplification ou à une console. Pour une
utilisation mono, utilisez seulement la sortie L/MONO
(p. 22).
Ces mêmes connecteurs peuvent également être utilisés en
liaison symétrique (voir schéma sérigraphié sur l'appareil).
8
Prise casque (PHONES)
Permet le branchement d'un casque stéréo (p. 22).
Ce branchement ne coupe pas la diffusion au niveau des
sorties.
6
7
PEDAL
OUTPUT
DAMPER
FC 1
FC 2
R
L(MONO)
PHONES
BALANCED
TIP
HOT
RING
COLD
SLEEVE
GND
8
