Connecteurs de ventilation CPU, châssis, et alimentation
(4-pin CPU_FAN, 3-pin CHA_FAN1-4, 3-pin PWR_FAN)
Les connecteurs ventilateurs supportent des ventilateurs de 350mA~2000mA
(24 W max.) ou un total de 1A~7A (84 W max.) à +12V. Connectez les câbles
des ventilateurs à ces connecteurs sur la carte mère, en vous assurant
que le fil noir de chaque câble corresponde à la broche de terre de chaque
connecteur.
P5E3 DELUXE

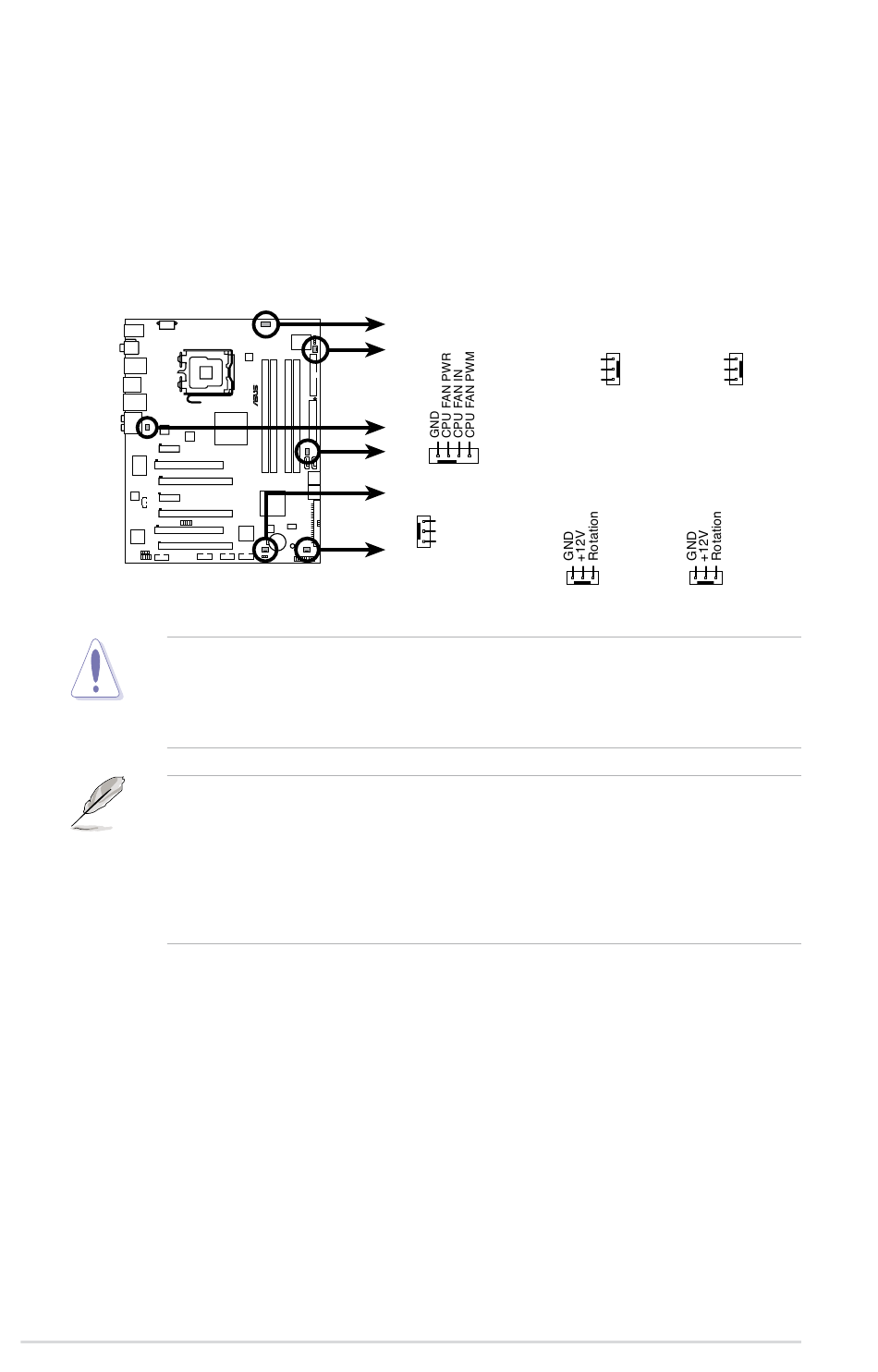

P5E3 DELUXE Fan connectors
Connecteurs de ventilation
P5E3 Deluxe
N'oubliez pas de connecter les câbles des ventilateurs aux connecteurs de
ventilation de la carte mère. Une trop faible circulation d'air dans le système
pourrait endommager les composants de la carte mère. Ces connecteurs ne
sont pas des jumpers ! N'Y PLACEZ PAS de capuchons de jumpers !
•
•
2-30
Seuls les connecteurs CPU_FAN et CHA_FAN 1-4 supportent la fonction
ASUS Q-FAN.
Lors de l'installation de deux cartes graphiques, il est recommandé de
connecter le câble de ventilation de l'arrière du châssis au connecteur
de la carte mère marqué CHA_FAN1 ou CHA_FAN2 pour un meilleur
environnement thermique.
CPU_FAN
PWR_FAN
Rotation
CHA_FAN1
CHA_FAN3
GND
+12V
Rotation
de la
Chapitre 2: Informations sur le matériel
CHA_FAN2
Rotation
+12V
+12V
GND
GND
CHA_FAN4
