Slots PCI Express x16 primaire
Les slots PCI Express x16 primaire supportent les cartes graphiques PCI Express
x16 compatibles avec la norme PCI Express.
Slot PCI-E universel (mode x4 max.)
Cette carte mère supporte aussi un slot PCI-E universel avec une bande passante
maximum de 2 Go/s. La fréquence d'opération de ce slot varie selon de carte PCI
Express installée. Reportez-vous au tableau ci-dessous pour plus de détails.
Si vous installez deux cartes graphiques, il est recommandé de brancher le câble de
ventilation du châssis au connecteur CHA_FAN1 de la carte mère pour un meilleur
environnement thermique. Voir page 2-30 pour l'emplacement du connecteur.
Options du slot PCI Express universel
Auto
Mode x4 [rapide]
Mode x1 [compatible]
Certaines cartes graphiques PCI Express ne peuvent pas opérer en mode x4/x1.
2.5.7
AI Slot Detector
Cette carte mère embarque des LED qui s'allument lorsque les périphériques PCIE/
PCI ne sont pas correctement installés. Voir la figure ci-contre pour l'emplacements
de ces LED.
Les slots PCIEx16_1 et
PCIEx16_2 (bleus) ne
supportent que les cartes
PCIE x16. La LED AI Slot
Detector s'allumera si vous
installez des cartes x1, x4,
ou x8 sur ce slot.
Lorsque les LED s'allument,
coupez l'alimentation
avant de réinstaller les
périphériques.
ASUS P5E3 Deluxe
Vitesse d'opération PCI Express
Optimise automatiquement les
performances et la fonctionnalité selon le
périphérique installé
Meilleur mode de performances mais
désactive le slot PCI Express x1.
Opère constamment en mode PCI Express
x1.
P5E3 DELUXE

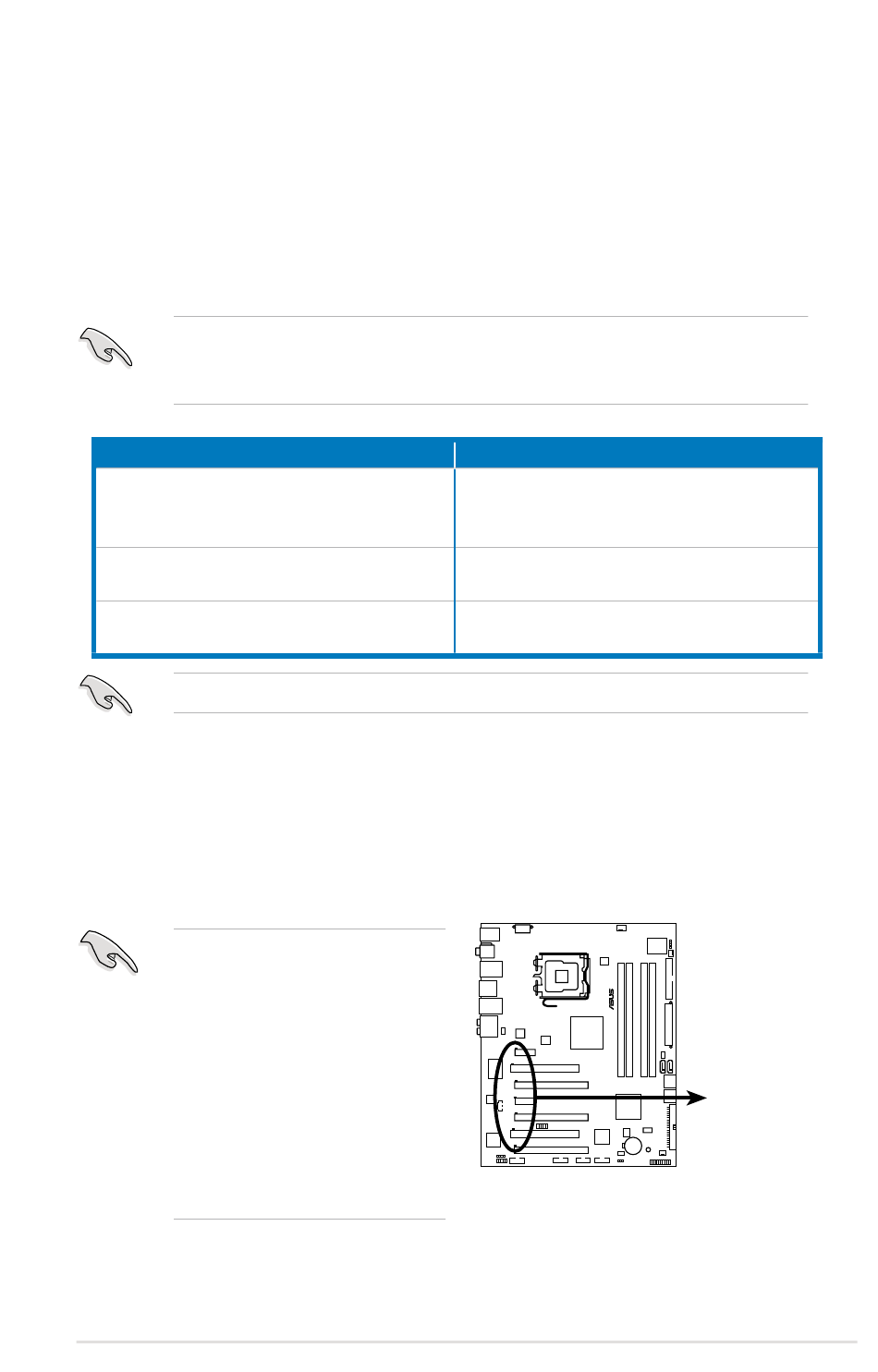

AI Slot Detector de la P5E3 Deluxe
P5E3 DELUXE Slot Detector
DET_X1_1
DET_PCI1
DET_X16_1
DET_X1_2
DET_X16_2
DET_PCI2
DET_X16_3
2-21
