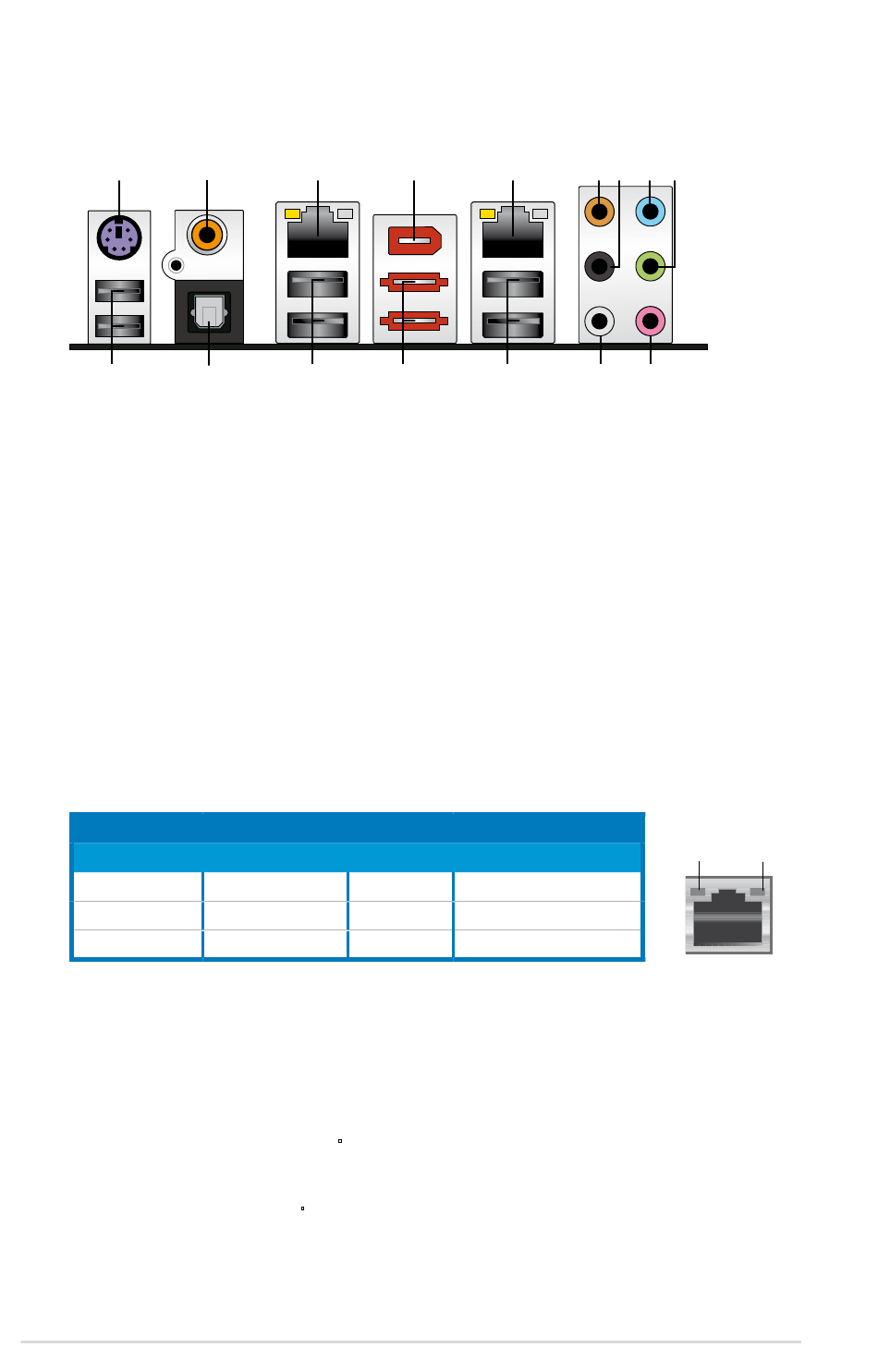

Connecteurs arrières
1
16
1.
Port souris PS/2 (vert). Ce port est dédié à une souris PS/2.
2.
Port S/PDIF Out coaxial. Ce port sert à être relié à un périphérique audio
externe via un câble coaxial S/PDIF.
3.
Port LAN 1 (RJ-45). Supporté par le contrôleur LAN Marvell
une connexion Gigabit à un réseau LAN via un hub réseau. Se référer au
tableau ci-dessous pour des indications sur la LED du port LAN.
4.
Port IEEE 1394a. Ce port IEEE 1394a 6 broches offre une connectivité haut
débit pour les appareils audio/vidéo, périphériques de stockage, PC, ou
périphériques portables.
5.
Port LAN 2 (RJ-45). Supporté par le contrôleur LAN Realtek
une connexion Gigabit à un réseau LAN via un hub réseau. Se référer au
tableau ci-dessous pour des indications sur la LED du port LAN.
Descriptif des LED du port LAN
LED Activité/Vitesse du lien
Statut
ETEINT
ORANGE
CLIGNOTANT Activité
6.
Port Center/Subwoofer (orange). Ce port accueille la centrale et le
subwoofer (center/subwoofer).
7.
Port Rear Speaker Out (noir). Ce port est dédié à la connexion des haut-
parleurs arrières en configuration audio 4, 6 ou 8 canaux.
8.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD,
de DVD ou d'autres sources audio.
9.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En
configuration 4, 6, ou 8 canaux, la fonction de ce port devient Front Speaker
Out.
2-22
2
3
15
14
Description
Statut
Pas de lien
ETEINT
Lié
ORANGE
VERT
4
5
13
12
Description
Connexion 10 Mbps
Connexion 100 Mbps
Connexion 1 Gbps
Chapitre 2: Informations sur le matériel
6
7
8
9
11
10
, ce port permet
®
, ce port permet
®
LED ACT/
LED
LIEN
Vitesse
Port LAN
