Manuels Connexes pour Pfeiffer Vacuum TPR 280
Sommaire des Matières pour Pfeiffer Vacuum TPR 280

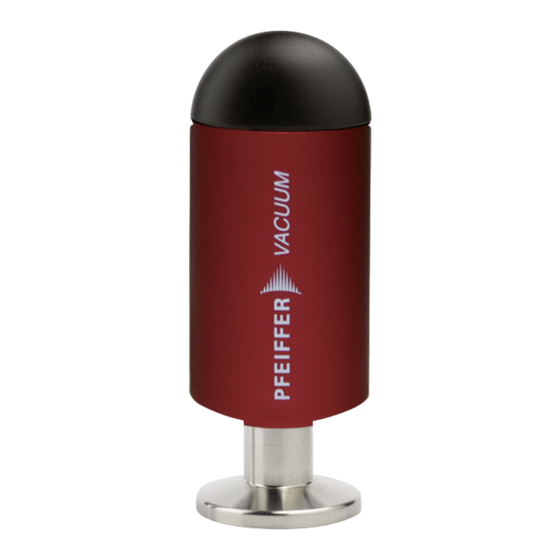

- Page 1 MANUEL DE L'UTILISATEUR Traduction d'original TPR 280 ∣ TPR 281 Jauge Pirani...
- Page 2 Droits d’auteur (Copyright) Ce document est la propriété intellectuelle de Pfeiffer Vacuum et tous les contenus de ce document sont protégés par le droit d'auteur. Ils ne peuvent être copiés, modifiés, reproduits ou publiés sans l'autorisation écrite préalable de Pfeiffer Vacuum.
- Page 3 Responsabilité et garantie Conditions propriétaire Qualification personnelle 2.9.1 Garantir la qualification du personnel 2.9.2 Qualification du personnel pour la maintenance et la réparation 2.9.3 Formation avancée avec Pfeiffer Vacuum 2.10 Conditions opérateur Description du produit Fonction Affichage de l’état Identification du produit...
- Page 4 Table des matières Solutions de service de Pfeiffer Vacuum Pièces de rechange Accessoires 13.1 Informations sur les accessoires 13.2 Commande d'accessoires Caractéristiques techniques et dimensions 14.1 Généralités 14.2 Fiche technique 14.3 Dimensions Déclaration de conformité CE Déclaration de Conformité UK...
- Page 5 Liste des tableaux Liste des tableaux Tab. 1: Documents applicables Tab. 2: Variantes TPR 280 Tab. 3: Variantes TPR 280 Tab. 4: Abréviations utilisées Tab. 5: Conditions ambiantes autorisées Tab. 6: Constantes de conversion du signal de mesure et de la pression Tab.
- Page 6 Liste des figures Liste des figures Fig. 1: Raccord à vide Fig. 2: Unité électronique Fig. 3: Schéma de raccordement Fig. 4: Câble de mesure et prise de câble Hirschmann Fig. 5: Relation entre le signal de mesure et la pression Fig.
- Page 7 Désignation Document BG 5178 Guide rapide « Jauges Pirani » TPR 280 ∣ TPR 281 Manuel de l’utilisateur de « Appareil de commande » OmniControl PT 0670 Manuel de l’utilisateur « Appareil de commande et de mesure de la pres- BG 5501 sion totale »...
- Page 8 ● du stockage et du recyclage du produit. Les opérations décrites dans ce document doivent uniquement être effectuées par un personnel doté de la formation technique nécessaire (personnel qualifié), ou ayant suivi une formation correspondante de Pfeiffer Vacuum. 1.3 Conventions 1.3.1 Instructions dans le texte Les instructions figurant dans ce document sont présentées selon une structure précise.
- Page 9 A propos de ce manuel Plaque signalétique D-35614 Asslar La plaque signalétique se trouve à l’arrière de Mod. TPR 28x PT R2x 9xx l’appareil. xxxxxxxxx Made in Liechtenstein 2023/10 Input 14...30 V DC 1 W 1.3.4 Abréviations Abréviation Explication Courant alternatif (CA) Atmosphère Constante de conversion du signal de mesure et de la pression Facteur de correction pour le calcul de la pression des gaz autres que l’air...
- Page 10 Consignes de sécurité selon les étapes de la vie du produit Toutes les consignes de sécurité de ce document sont basées sur les résultats d’une éva- luation des risques. Pfeiffer Vacuum a pris en compte toutes les étapes pertinentes de la vie du produit.
- Page 11 ► Utilisez l’unité à l’écart de tout fluide ou source d’humidité. ► Ne mettez pas en circuit l’unité si du fluide a pénétré à l’intérieur de celle-ci. Au lieu de cela, con- tactez Pfeiffer Vacuum Service. ► Déconnectez toujours l’alimentation électrique avant de nettoyer l’unité.
- Page 12 Sécurité AVERTISSEMENT Risque d’intoxication dû à des composants ou appareils contaminés par des substances toxi- ques Les substances de procédé toxiques contaminent certaines pièces matérielles. Pendant les opéra- tions de maintenance, tout contact avec ces substances toxiques présente un risque pour la santé. L’élimination illégale de substances toxiques nuit à...
- Page 13 Sécurité Violation de la conformité en cas de modifications sur le produit La déclaration de conformité du fabricant n'est plus valide si l'utilisateur modifie le produit d'origine ou installe un équipement supplémentaire ● Après l'installation dans un système, l'exploitant est tenu de vérifier et de réévaluer, le cas échéant, la conformité...
- Page 14 ● Utilisation suite à des modifications techniques (à l’intérieur ou à l’extérieur du produit) ● Utilisation avec des accessoires ou pièces de rechange inappropriés ou non approuvés 2.7 Responsabilité et garantie Pfeiffer Vacuum décline toute responsabilité et garantie si la société exploitant le produit ou une partie tierce : ● ignore ce document ●...
- Page 15 ─ Client avec formation à l'entretien Pfeiffer Vacuum ─ Technicien de maintenance Pfeiffer Vacuum 2.9.3 Formation avancée avec Pfeiffer Vacuum Pour une utilisation optimale et sans problème de ce produit, Pfeiffer Vacuum propose une gamme complète de cours et de formations techniques. Pour plus de précisions, contacter le service de formation technique Pfeiffer Vacuum.
- Page 16 Toutes les données de la plaque signalétique sont nécessaires pour identifier assurément le produit pour toute communication avec Pfeiffer Vacuum. ► Pour identifier clairement le produit lors d’une communication avec Pfeiffer Vacuum, conservez toujours à portée de main les informations figurant sur la plaque signalétique.
- Page 17 Transport et stockage 4 Transport et stockage 4.1 Transport du produit AVIS Dégâts causés par un transport incorrect Un transport dans un emballage incorrect ou la non-installation de tous les verrous de transport peut endommager le produit. ► Conforme aux instructions pour un transport en toute sécurité. Emballage Nous recommandons de conserver l’emballage de transport et de protection d’origine.
- Page 18 Installation 5 Installation 5.1 Raccord à vide DANGER Danger de mort par électrocution Un produit incorrectement mis à la terre constitue un danger de mort potentiel en cas d'anomalie. ► Le raccordement du produit à l’enceinte à vide mise à la terre doit être galvanisé. ►...
- Page 19 Installation AVIS Défaillance due à la contamination et à la détérioration Tout contact à mains nues avec les appareils ou les composants augmente le taux de désorption et entraîne des mesures incorrectes. La saleté (p. ex. poussières, traces de doigts, etc.) et les dégâts nuisent au fonctionnement.
- Page 20 Installation 5.2 Unité électronique DANGER Danger de mort par électrocution Un produit incorrectement mis à la terre constitue un danger de mort potentiel en cas d'anomalie. ► Le raccordement du produit à l’enceinte à vide mise à la terre doit être galvanisé. ►...
- Page 21 ● Tournevis cruciforme ● Clé dynamométrique (≤ 0,2 Nm) Équipement nécessaire ● Câble de mesure pour appareil de commande et de mesure de la pression totale Pfeiffer Vacuum disponible dans les accessoires ActiveLine ● Câble de mesure de fabrication propre pour une unité d’évaluation par le client ●...
- Page 22 Installation Fig. 4: Câble de mesure et prise de câble Hirschmann Fabrication du câble de mesure Pour de plus amples informations sur le type de câble de mesure et les coupes transversales de raccor- dement, voir la fiche technique. 1. Respectez les étapes suivantes pour une qualité optimale de signal dans la mesure où les circuits de terre, les différences de potentiel ou la CEM ont un effet sur le signal de mesure.
- Page 23 Fonctionnement 6 Fonctionnement Dès que la tension d’alimentation a été établie, le signal de mesure est disponible sur le raccordement électrique entre les broches 2 et 3. Recommandations ► Respectez la période de stabilisation minimum de 10 minutes. ► Observez la relation entre le signal de mesure et la pression. ►...
- Page 24 Fonctionnement 6.2 Détermination de la pression efficace avec des facteurs de correction Le signal de mesure dépend du type de gaz. Les caractéristiques s’appliquent pour l’azote (N ), l’oxy- gène (O ), l’air sec et le monoxyde de carbone (CO). p [hPa] Freon 12 –1 Water vapor...
- Page 25 Fonctionnement Type de gaz Facteur de correction (C) Xénon (Xe) Dichlorodifluorométhane (CCl , R12) Les facteurs de correction fournis ici sont des valeurs moyennes. Tab. 7: Facteur de correction pour le domaine de pression < 1 hPa Saisie du facteur de correction dans l’appareil de commande et de mesure de pression totale ►...
- Page 26 Démontage 7 Démontage DANGER Danger de mort par électrocution Un produit incorrectement mis à la terre constitue un danger de mort potentiel en cas d'anomalie. ► Le raccordement du produit à l’enceinte à vide mise à la terre doit être galvanisé. ►...
- Page 27 Démontage Fig. 7: Retrait de la jauge 1 Câble de mesure Joint avec anneau de centrage et filtre 2 Joint avec anneau de centrage Pièce de serrage 3 Obturateur de protection Retrait de la jauge 1. Desserrez la vis d’arrêt sur la prise de câble Hirschmann de la jauge. 2.
- Page 28 ► Porter des équipements de protection individuelle. Maintenance dans le Centre de service Pfeiffer Vacuum Pfeiffer Vacuum propose une gamme complète de services de maintenance pour tous les produits. Pfeiffer Vacuum recommande : Contacter un Centre de service Pfeiffer Vacuum pour orga- niser la maintenance de produits et de composants défectueux.
- Page 29 2. Laissez sécher les surfaces complètement après le nettoyage. 8.2 Calibrage de la jauge Pfeiffer Vacuum a calibré la jauge à l’usine sur les valeurs standards. Réglage de la jauge sur d'autres valeurs de pression Vous pouvez régler la jauge sur d'autres valeurs de pression. Cependant, pour cela, vous avez besoin d’une valeur de pression précise (mesure de référence).
- Page 30 Maintenance max. ø1.1 mm Fig. 8: Calibrage de la jauge Préparation du calibrage 1. Vérifiez que l’installation et les conditions ambiantes sont les mêmes que celles d’une utilisation normale. 2. Vérifiez l'absence de toute contamination du filtre. 3. Remplacez le filtre s’il est très contaminé ou endommagé. 4.
- Page 31 Maintenance 8.3 Remplacement du système de mesure AVIS Défaillance due à la contamination et à la détérioration Tout contact à mains nues avec les appareils ou les composants augmente le taux de désorption et entraîne des mesures incorrectes. La saleté (p. ex. poussières, traces de doigts, etc.) et les dégâts nuisent au fonctionnement.
- Page 32 ► Conforme aux instructions pour une distribution en toute sécurité. Décontamination payante Pfeiffer Vacuum décontamine les produits qui ne sont pas clairement déclarés comme « Sans contaminants », à votre charge. Expédier le produit en toute sécurité...
- Page 33 – Composants potentiellement contaminés en contact avec le fluide de procédé 10.2 Mise au rebut des jauges Les jauges Pfeiffer Vacuum contiennent des matériaux que vous devez recycler. 1. Démantelez l’unité électronique. 2. Décontaminez les composants qui entrent en contact avec les gaz de procédé.
- Page 34 Nous nous efforçons de perfectionner en permanence notre compétence clé, à savoir le service liés aux composants du vide. Et notre service est loin d’être terminé une fois que vous avez acheté votre produit Pfeiffer Vacuum. Il ne démarre souvent qu’à partir de là. Dans la qualité Pfeiffer Vacuum reconnue, bien évidemment.
- Page 35 Solutions de service de Pfeiffer Vacuum 5. Préparer le produit pour le transport conformément aux détails con- tenus dans la déclaration de contamination. a) Neutraliser le produit avec de l’azote ou de l’air sec. b) Fermer toutes les ouvertures avec des obturateurs étanches à l’air.
- Page 36 W Filament chauffé en tungstène Filament chauffé de nickel Jauges Filament Numéro de commande (système de me- sure de remplacement) TPR 280 DN 16 ISO-KF PT 120 133-T DN 16 ISO-KF, version longue PT 120 134-T DN 16 CF-R PT 120 135-T...
- Page 37 Câble de mesure Câbles de mesure de différentes longueurs pour le raccordement à une unité de mesure et de contrôle de la pression totale Pfeiffer Vacuum Raccordement de ligne (connecteur Hirschmann) Douille de câble pour la fabrication d’un câble de raccordement spécifique pour l’application Joints avec anneau de centrage et filtre Filtres disponibles avec différentes grandeurs de pores pour la protection du système de mesure contre...
- Page 38 Caractéristiques techniques et dimensions 14 Caractéristiques techniques et dimensions 14.1 Généralités mbar Torr | mm Hg mbar 1 · 10 0,75 1,000 1,000 1 · 10 0,01 0,01 1 · 10 1 · 10 7.5 · 10 0,75 1 · 10 0,01 1,000 Torr | mm Hg 1,33...
- Page 39 Raccord à vide ≤ 250 °C (version longue) Les unités de commande et de mesure Pfeiffer Vacuum sont conformes à cette exigence. Pour installation horizontale. La gamme de mesure, la précision et la répétabilité pour la mise sous contrainte thermique peuvent diverger sur la fiche technique.
- Page 40 -20 – +65 °C Tab. 15: Températures Paramètre Valeur Matériaux Acier surfin 1.4301/1.4305/1.4435 Verre Ni, NiFe Filament chauffé TPR 280 Tungstène (W) TPR 281 Nickel (Ni) Tab. 16: Substances en contact avec le fluide 14.3 Dimensions 20.5 22.5 DN 16 ISO-KF DN 16 CF-R 1/8“...
- Page 41 La présente déclaration de conformité a été délivrée sous la seule responsabilité du fabri- cant. Déclaration pour produit(s) du type : Jauge Pirani TPR 280 TPR 281 Par la présente, nous déclarons que le produit cité est conforme aux Directives européen- nes suivantes.
- Page 42 EN IEC 61326-1:2021 EN IEC 63000:2018 Le représentant autorisé du fabricant pour le Royaume-Uni et l'agent chargé de la constitu- tion du dossier technique est Pfeiffer Vacuum Ltd, 16 Plover Close, Interchange Park, MK169PS Newport Pagnell. Signature: Pfeiffer Vacuum GmbH Berliner Straße 43...
