5. Notez la position de la flèche marquée FRONT (voir A dans l'illustration ci-dessus). En travaillant à
partir d'une plate-forme stable, accrochez l'appareil sur la structure et serrez le collier avec la flèche
FRONT dirigée vers la zone principale à éclairer.
Sécurisez l'appareil avec une élingue de sécurité comme indiqué ci-dessous.
6.
Vérifiez que la tête n'entrera pas en collision avec d'autres appareils ou objets.
7.
Suspension directement avec des colliers
L'appareil peut être fixé à une structure scénique ou similaire dans n'importe quelle orientation au moyen
de deux colliers de type demi-coupleur (voir l'illustration sur la page précédente) qui entourent
complètement le tube porteur.
Pour fixer le luminaire à une structure scénique directement avec des colliers :
1. Vérifiez que la structure peut supporter au moins six fois (ou plus si la réglementation locale l'exige) le
poids de tous les accessoires et équipements qui y seront installés.
2. Bloquez l'accès sous la zone de travail.
3. Fixez sur l'embase deux colliers de type demi-coupleur en passant
un boulon M12 en acier de qualité minimale 8,8 à travers chaque
collier et en serrant les boulons dans les trous filetés C dans
l'illustration ci-dessus. Les boulons doivent rentrer d'au moins 24
mm et au maximum de 40 mm dans l'embase de l'appareil (voir
illustration à droite). Appliquez une petite quantité de Loctite 243 sur
les filetages des boulons avant de les visser dans la base. Les
colliers doivent être en parfait état et homologués pour le poids
qu'ils supporteront. N'utilisez pas un seul collier, sinon vous
endommageriez l'embase de l'appareil et créeriez un risque pour la
sécurité.
4. Fixez solidement les deux colliers à un tube porteur ou similaire.
Sécurisez l'appareil avec une élingue de sécurité comme indiqué ci-dessous.
5.
Vérifiez que la tête n'entrera pas en collision avec d'autres appareils ou objets.
6.
Installation d'une élingue de sécurité
1. Procurez-vous une élingue de sécurité (ou autre attache secondaire) qui est homologuée pour le
poids de l'appareil.
Manuel de Sécurité et d'Installation du Martin
12
B
C
C

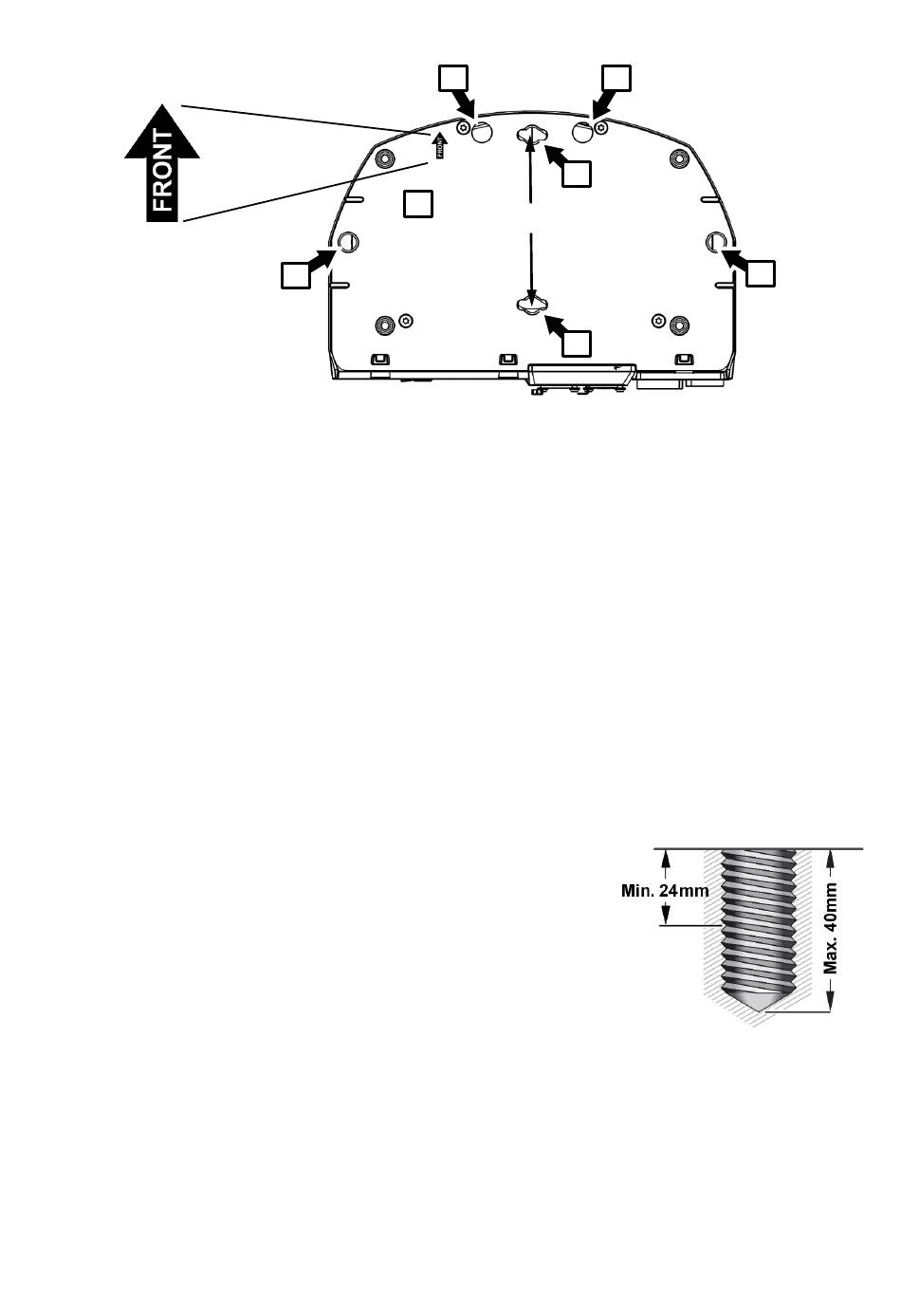

Embase MAC One
B
A
106 mm
A
®
MAC One, Rev. B
