Invacare® AVIVA™ FX MPS Maxx
A B

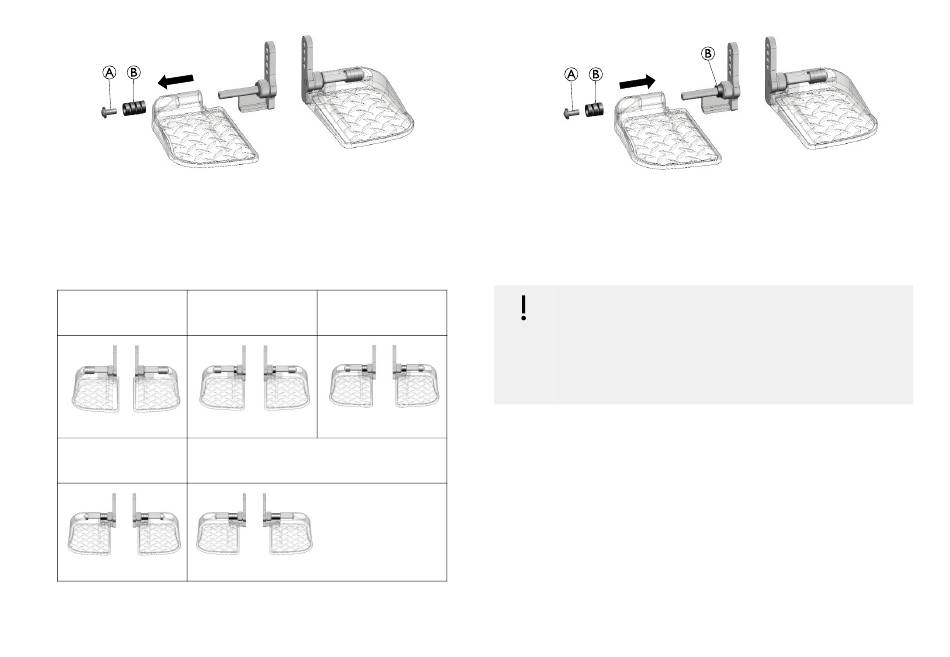

Retirer la vis de montage de la palette A et l'entretoise
B.
2. Fonction de la largeur souhaitée, installer l'entretoise
comme indiqué dans le tableau ci-dessous.
Moyennement
Serré
Fig. 5-26
Moyennement
écarté
Fig. 5-29
3.
62
Fig. 5-25
Moyen
serré
Fig. 5-28
Fig. 5-27
Ecarté
Fig. 5-30
A B
Fig. 5-31 Exemple de réglage en largeur moyennement serré
Installer et visser la vis de fixation A.
5.11.3 Réglage de la hauteur et de la largeur du coussin
appui-mollets
Risque de détérioration du véhicule électrique
– Après avoir modifié la configuration des
coussins appui-mollets, vérifiez que les coussins
appui-mollets ne touchent ni les roulettes ni la
plaque d'assise lorsque vous réglez l'angle du
repose-jambes.
Les coussins appui-mollets peuvent être réglés séparément
sur leur support de montage respectif, à l'aide des vis de
montage situées à l'arrière. Il est possible de procéder à
un réglage de la profondeur, de la hauteur et de l'angle
des coussins appui-mollets afin d'obtenir différentes
configurations. Ces réglages indépendants assurent un
positionnement et un confort optimaux à l'utilisateur final.
Des exemples de configurations figurent ci-après.
B
1677360-B
