Invacare® AVIVA™ FX MPS Maxx

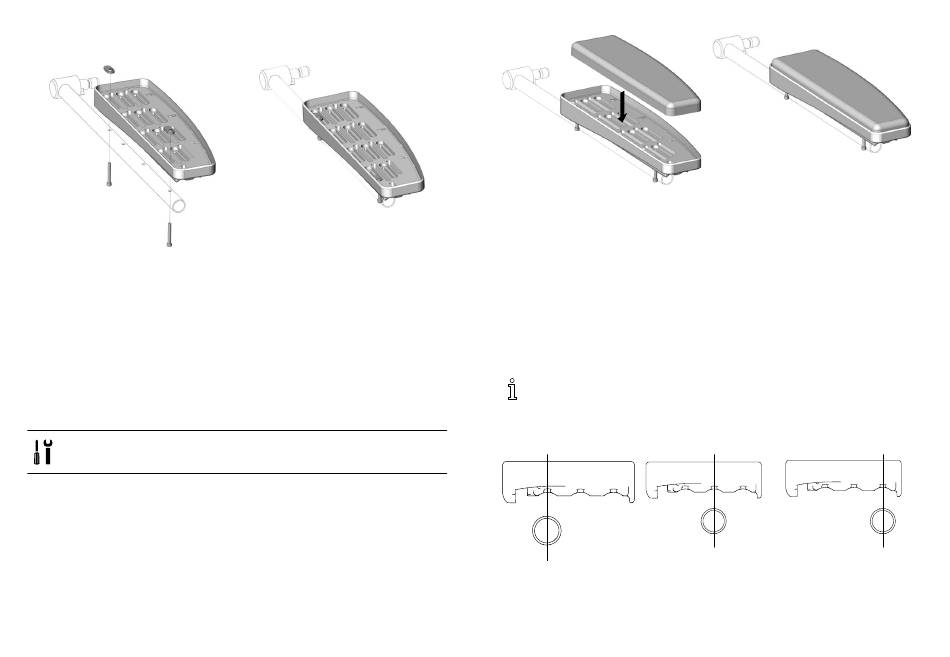

Installation du corps de la manchette d'accoudoir
Fig. 5-5
1. À l'aide du matériel de fixation fourni, installez le corps
de la manchette d'accoudoir moulé sur le tube de
l'accoudoir dans l'orientation de montage (reportez-vous
à l'illustration ci-dessus) et la position de la manchette
d'accoudoir (reportez-vous aux réglages de largeur et de
profondeur ci-dessous) pré-déterminées.
Installation de la manchette d'accoudoir
•
Tournevis Phillips
48
Fig. 5-6
1. Fixez les manchette d'accoudoir modulaires à l'intérieur
2. Si le fauteuil roulant doit être utilisé en tant que siège
Réglage de la largeur
Fig. 5-7
du corps des manchettes d'accoudoir moulées au moyen
de sangles à crochets et à boucles (non représentées).
de véhicule, fixez également la manchette d'accoudoir
à l'aide de vis.
Les positions de montage central et intérieur peuvent
limiter la distance de basculement/rotation de
l'accoudoir vers l'arrière lors des transferts latéraux.
Fig. 5-10 Montage
Fig. 5-9 Montage
central
extérieur
Fig. 5-8
Fig. 5-11 Montage
intérieur
1677360-B
