Invacare® AVIVA™ FX MPS Maxx
1. Avec le matériel fourni, alignez et installez le dispositif
de serrage de l'appui-tête dans les orifices de montage
existants dans le panneau du dossier A.
2. Fixez la garniture d'appui-tête (non représentée) à la
tige de l'appui-tête avec le matériel de fixation fourni.
Vous pouvez régler la garniture d'appui-tête
sur n'importe quelle inclinaison à l'aide de la
rotule située à l'extrémité de la tige d'appui-tête
en desserrant et en resserrant le matériel de
fixation.
3. Réglez la hauteur d'ensemble de la garniture d'appui-tête
dans la position souhaitée. Serrez la molette C.
Pour un bon réglage, vous devez régler l'appui-tête à la
hauteur des oreilles de l'utilisateur.
4. Une fois la hauteur finale définie, ajustez l'anneau D B
de façon à ce qu'il soit aligné sur le haut du dispositif
de serrage (pour éviter tout glissement).

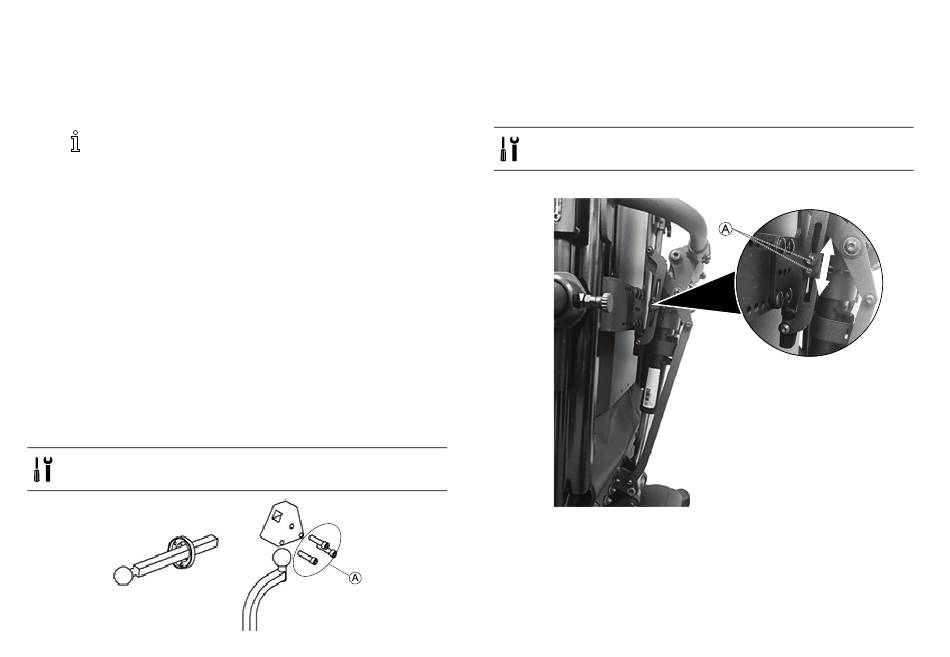

Réglage de la profondeur et de l'angle
L'appui-tête et la tige horizontale peuvent être encore être
ajustés en profondeur et en angle via le support triangulaire
à décalage multiple.
•
Clé Allen de 5/32"
58
1. Desserrez le matériel du support à décalage multiple A.
2. Réglez l'appui-tête dans la position souhaitée.
3. Resserrez le matériel de fixation.
5.9 Régler la hauteur du dossier
•
Clé Allen de 4 mm
1.
Dévisser la vis A et glisser la barre de liaison vers le bas
ou le haut jusqu'à la position souhaitée.
2. Resserer la vis.
A
Fig. 5-16
1677360-B
