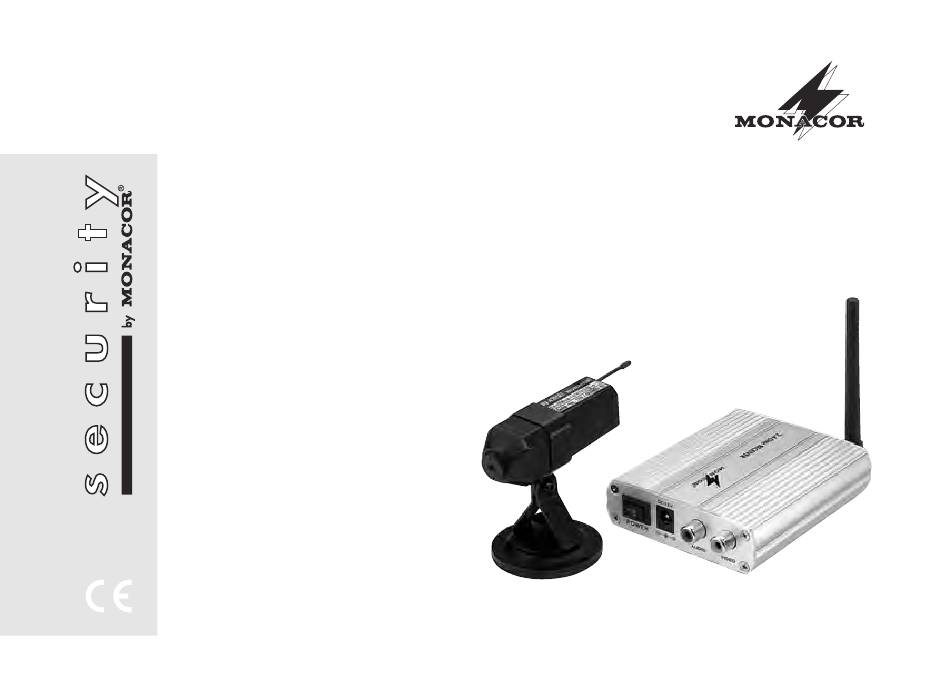

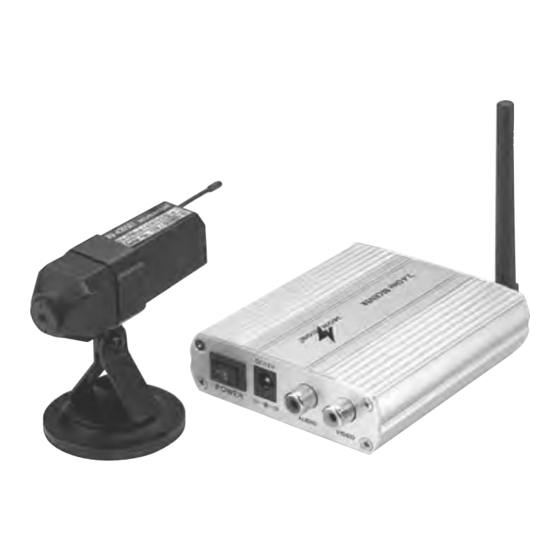

- Page 1 2,4-GHz-FUNKFARBKAMERA und EMPFÄNGER 2.4 GHz WIRELESS COLOUR CAMERA AND RECEIVER ® AV-420SET Best.-Nr. 18.0280 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO...
- Page 2 Before switching on … Wir wünschen Ihnen viel Spaß mit Ihrem neuen We wish you much pleasure with your new Gerät von MONACOR. Bitte lesen Sie diese Be- MONACOR unit. Please read these operating dienungsanleitung vor dem Betrieb gründlich instructions carefully prior to operating the unit.
- Page 3 Charge Power AV-420SET DC5V DC12V CH1 SET POWER AUDIO VIDEO 15 16...
- Page 4 Bitte klappen Sie die Seite 3 heraus. Sie sehen 15 Anschlussbuchse DC12V für das beiliegende Ste- ckernetzgerät dann immer die beschriebenen Bedienelemente und Anschlüsse. 16 AUDIO-Ausgang (Cinch) 17 VIDEO-Ausgang (Cinch) Übersicht der Bedienelemente 18 Kleinspannungsstecker des 12-V-Netzgerätes und Anschlüsse 1.1 Kamera Hinweise für den sicheren Gebrauch 1 Schlüssel zum Einstellen der Schärfe Die Geräte (Kamera, Empfänger und Steckernetz-...
-
Page 5: Konformität Und Zulassung
Haftung für daraus re- 3.1 Konformität und Zulassung sultierende Sach- oder Personenschäden und keine Hiermit erklärt MONACOR INTERNATIONAL, dass sich Garantie für die Geräte übernommen werden. das Geräteset AV-420SET in Übereinstimmung mit den Sollen die Geräte endgültig aus dem Betrieb grundlegenden Anforderungen und den übrigen ein-... -
Page 6: Empfänger Anschließen
Kamera und des Empfängers um nur einige Zentimeter Richtantenne mit entsprechendem Gewinn verwen- sich die Übertragungsqualität erheblich ändern kann. det werden, z. B. von MONACOR eine Antenne aus Bei Bedarf lässt sich die Kamera an geeigneter der DX-Serie. Stelle mit der beiliegenden Halterung (3) montieren. - Page 7 Anzahl der Bildpunkte: ..628 x 582 (hor. x vert.) MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Auflösung: ....380 Linien Eine Reproduktion für eigene kommerzielle Zwecke –...
-
Page 8: Operating Elements And Connections
Please unfold page 3. Thus you will always be able 16 AUDIO output (phono) to see the operating elements and connections 17 VIDEO output (phono) described. 18 Low voltage plug of the 12 V power supply unit Operating Elements and Connections Safety Notes The units (camera, receiver, charger, and plug-in 1.1 Camera... -
Page 9: Conformity And Approval
1995/5/EC. The declaration of confor- will be accepted if the units are used for other purpos- mity can be found in the Internet via the MONACOR es than originally intended, if they are not correctly INTERNATIONAL home page (www.monacor.com). -
Page 10: Connecting The Receiver
(3). After releasing the directional antenna with corresponding gain, e. g. corresponding screws, the camera can be inclined and an antenna of the DX series from MONACOR. moved. 3) Connect the plug (18) of the supplied 12 V power supply unit to the jack DC12V (15) and the power 4.2 Charging the rechargeable battery of the... -
Page 11: Focus Setting
Power supply: ... . 5 V /80 mA via recharge- able lithium battery 500 mAh or via the charger All rights reserved by MONACOR ® INTERNATIONAL GmbH connected to 230 V~/50 Hz &... -
