Installation classique sur réservoir plate-forme
Matériaux :
Tube d'aspiration télescopique de 1 po déployé de telle sorte qu'il se prolonge jusqu'à
75 mm (3 po) maximum du fond du réservoir lorsqu'il sera vissé dans l'adaptateur de
réservoir, ce dernier étant vissé dans la collerette du réservoir (voir le schéma
INSTALLATION SUR RÉSERVOIR PLATE-FORME).
Pâte d'étanchéité pour joints de tuyaux filetés appropriée pour l'application.

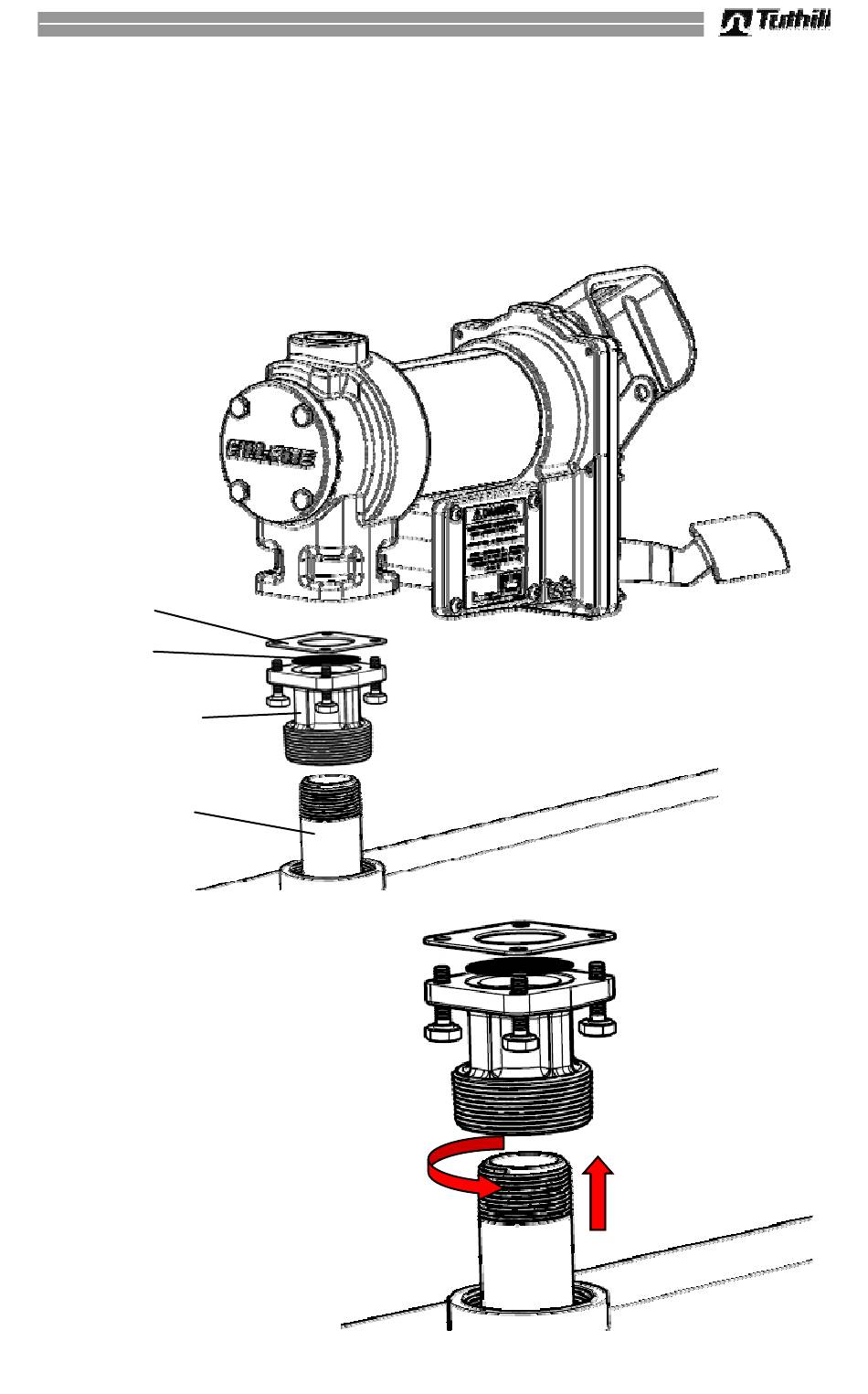

Joint statique
Filtre
Adaptateur de
réservoir
Tube d'aspiration
télescopique
Procédure d'installation :
1.
Visser le tuyau de 1 po dans
l'adaptateur du réservoir.
Sceller complètement le
filetage à l'aide d'une pâte
d'étanchéité liquide
appropriée.
(Figure 1)
Vue du montage d'installation
5
Figure 1
