Juegos y piezas
# Juego
1 KIT120BD*
2 KIT120RG
3 KIT120JC
4 KIT120SL
5 KIT120BV
6 KIT120NB
7 KIT120BG
8 KIT120SG
9 KIT120SW

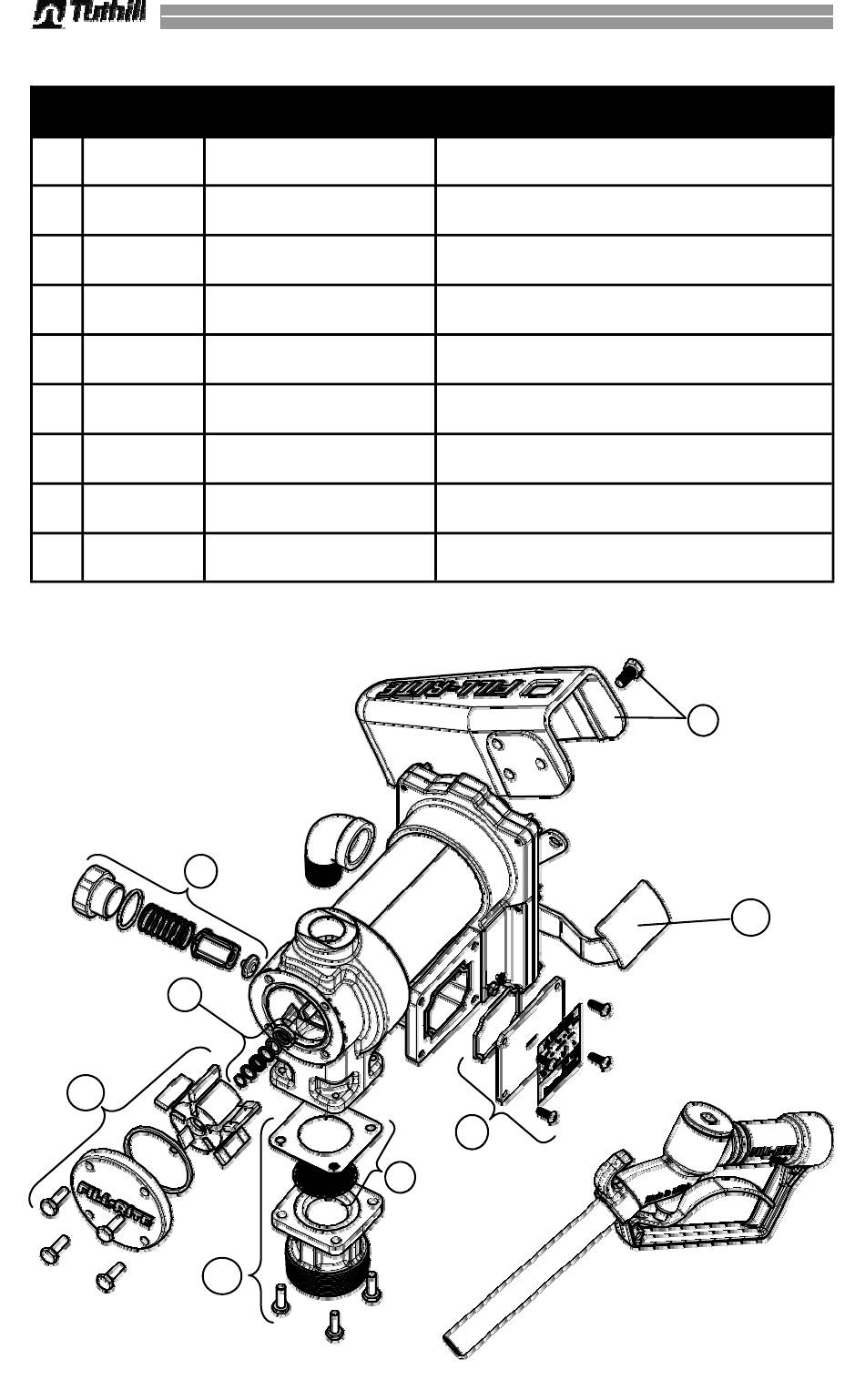

*KIT120BD no se muestra en el diagrama a continuación.
5
4
2
Descripción
Juego de biodiésel*
Juego de rotor y aspas
Juego de cubierta de
conexiones
Juego de sellos
Juego de mantenimiento de
derivación
Juego de envoltura de
boquilla
Juego de reborde de entrada
Empaquetadura de entrada y
rejilla
Juego de palanca del
interruptor
7
Junta tórica, barra de válvula de desviación, sello de
tapa de derivación, sello de entrada
Cubierta del rotor, rotor, aspas, llave del rotor, sello
de junta tórica, piezas metálicas de fijación
Cubierta de conexiones, sello
Junta tórica, sellos de eje, pinza de sujeción
Rejilla, válvula de derivación, resorte de la válvula,
tapa de derivación, sello de junta tórica
Envoltura de boquilla, piezas metálicas de fijación
Reborde de entrada (tapón), piezas metálicas de
fijación, sello de entrada, rejilla
Empaquetadura para entrada (tapón) y rejilla
Palanca del interruptor, piezas metálicas de montaje
3
8
18
Piezas
6
9
