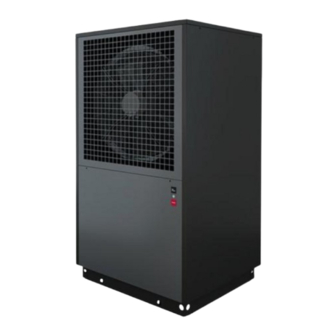

Dimplex LA 0712C Instructions D'installation Et D'utilisation
  1. Manuels
  2. Marques
  3. Dimplex Manuels
  4. Pompes à chaleur
  5. LA 0712C
  6. Instructions d'installation et d'utilisation
Dimplex LA 0712C Instructions D'installation Et D'utilisation

Dimplex LA 0712C Instructions D'installation Et D'utilisation

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
LA 0712C
Montage- und
Gebrauchsanweisung
Luft-Wasser-
Wärmepumpe
für Außenaufstellung
Bestell-Nr. | Order no. | No de commande: 452168.66.30
Installation and
Operating Instruction
Air-to-Water
Heat Pump for
Outdoor Installation
Glen
Dimplex
Deutschland
Instuctions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation estérieure
DE | EN | FR · FD 0210
Dimplex

Publicité

loading

Manuels Connexes pour Dimplex LA 0712C

Sommaire des Matières pour Dimplex LA 0712C

  • Page 1 Glen Dimplex Deutschland Dimplex LA 0712C Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Luft-Wasser- Air-to-Water Pompe à chaleur Wärmepumpe Heat Pump for air-eau pour für Außenaufstellung Outdoor Installation installation estérieure Bestell-Nr. | Order no. | No de commande: 452168.66.30...
  • Page 3 LA 0712C Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 Lieferumfang ..............................DE-4 3.1 Grundgerät ..................................DE-4 3.2 Schaltkasten ..................................DE-4 3.3 Wärmepumpenmanager ...............................DE-4...
  • Page 4 Deutsch LA 0712C ACHTUNG! Sicherheitshinweise Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem 1.1 Symbole und Kennzeichnung Wärmepumpe betrieben wird. nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in Besonders wichtige Hinweise sind in dieser Anleitung mit regelmäßigen Abständen durch entsprechend geschultes...
  • Page 5 LA 0712C Deutsch 2.2 Arbeitsweise Verwendungszweck der Wärmepumpe Heizen Umgebungsluft wird vom Ventilator angesaugt und dabei über 2.1 Anwendungsbereich den Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär- Wärme wird im Verdampfer auf das Arbeitsmedium (Kältemit-...
  • Page 6 Deutsch LA 0712C 3.3 Wärmepumpenmanager Lieferumfang Für den Betrieb Ihrer Luft/Wasser-Wärmepumpe ist der im Lie- 3.1 Grundgerät ferumfang enthaltene Wärmepumpenmanager zu verwenden. Der Wärmepumpenmanager ist ein komfortables elektroni- Die Wärmepumpe enthält unten aufgeführte Bauteile. sches Regel- und Steuergerät. Er steuert und überwacht die ge- Der Kältekreis ist „hermetisch geschlossen“...
  • Page 7 LA 0712C Deutsch Nach dem Transport ist die Transportsicherung im Gerät am Transport Boden beidseitig zu entfernen. ACHTUNG! Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Der Transport zum endgültigen Aufstellungsort sollte mit der Palette erfolgen.
  • Page 8 Deutsch LA 0712C ACHTUNG! Aufstellung Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig, da sich die abgekühlte Luft am Boden sammelt und bei 6.1 Allgemein längerem Betrieb wieder von der Wärmepumpe angesaugt wird. Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten und waagerechten Fläche aufzustellen.
  • Page 9 LA 0712C Deutsch 7.2 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im jedem Betriebszustand der Heizungsanlage sicherzustellen. Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen Dieses kann z.B. durch Installation eines doppelt differenz- sind den Geräteinformationen zu entnehmen. Die anzuschlie- drucklosen Verteilers erreicht werden.
  • Page 10 Deutsch LA 0712C 7.3 Elektrischer Anschluss Inbetriebnahme Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen: 8.1 Allgemein  Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 5-adriges Kabel. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Das Kabel ist bauseits beizustellen und der Leitungsquer- sollte diese von einem vom Werk autorisierten Kundendienst schnitt gemäß...
  • Page 11 LA 0712C Deutsch 9.3 Reinigung Luftseite Reinigung / Pflege Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- 9.1 Pflege ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. Dazu ist die Wärmepumpe, wie im Kapitel 7.1 beschrieben, zu Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- öffnen.
  • Page 12 Deutsch LA 0712C 12 Geräteinformation Typ- und Verkaufsbezeichnung LA 0712C Bauform Wärmequelle Luft Ausführung Reversibel Regler WPM wandmontiert Aufstellungsort Außen Wärmemengenzählung integriert Leistungsstufen Einsatzgrenzen bis 60 ± 2 / ab 18 Heizwasser-Vorlauf / -Rücklauf °C -22 bis +35 Luft (Heizen) °C...
  • Page 13 LA 0712C Deutsch Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Abtauart Kreislaufumkehr Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt max. Betriebsdruck (Wärmequelle/Wärmesenke) Energieeffizienzklasse / Engergieeffizienz (Niedertemperatur) A++ / 170 % Energieeffizienzklasse / Engergieeffizienz (Mitteltemperatur) A++ / 127 % Heizleistung Leistungszahl Wärmeleistung / Leistungszahl...
  • Page 14 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Page 15 Kosten der Nachbesserung werden nicht übernommen. Der freie Die aktuellen Pauschalen und die damit verbundenen Leistungs- Gerätezugang muss durch den Kunden gestellt werden. Ausge- umfänge sind im Internet unter: https://glendimplex.de/dimplex- baute Teile, die wir zurücknehmen, gehen in unser Eigentum über. service-downloads hinterlegt.
  • Page 16 Deutsch LA 0712C DE-14 452168.66.30 · FD 0210 www.glendimplex.de...
  • Page 17 LA 0712C English Table of contents Safety notes..............................EN-2 1.1 Symbols and markings ..............................EN-2 1.2 Intended use..................................EN-2 1.3 Legal regulations and guidelines ..........................EN-2 1.4 Energy-efficient use of the heat pump........................EN-2 Intended use of the heat pump .......................EN-3 2.1 Area of application................................EN-3 2.2 Operating principle................................EN-3...
  • Page 18 English LA 0712C 1.4 Energy-efficient use of the heat Safety notes pump 1.1 Symbols and markings By operating this heat pump, you are helping to protect the en- vironment. A prerequisite for energy-efficient operation is the Particularly important information in these instructions is correct design of the heat source system and heating system.
  • Page 19 LA 0712C English 2.2 Operating principle Intended use of the heat pump Heating Surrounding air is drawn in by the fan and fed through the evap- 2.1 Area of application orator (heat exchanger). The evaporator cools the air, i.e. ex- tracts heat from it.
  • Page 20 English LA 0712C 3.3 Heat pump manager Scope of supply Use the heat pump manager included in the scope of supply to 3.1 Basic device with switch box operate the air-to-water heat pump. The heat pump manager is a convenient electronic regulation The heat pump contains the components listed below.
  • Page 21 LA 0712C English Transport CAUTION! When transporting the heat pump, ensure that it is not tilted by more than 45° (in any direction). A pallet should be used to transport the heat pump to its final installation location. The basic device can be transported with a lift truck, hand truck or by means of 3/4"...
  • Page 22 English LA 0712C CAUTION! Installation Installation in a hollow or in an inner courtyard is not permitted because cooled air collects at ground level and is 6.1 General drawn in again by the heat pump during extended periods of operation.
  • Page 23 LA 0712C English 7.2 Connection on heating side Minimum heating water flow rate The minimum heating water flow rate through the heat pump The heating system connections on the heat pump are to be must be assured in all operating states of the heating system.
  • Page 24 English LA 0712C 7.3 Electrical connection Commissioning 3 lines/cables must be routed to the heat pump in total: 8.1 General  A standard 5-core cable is used to connect the heat pump to the power supply. To ensure that commissioning is performed correctly, it should The cable must be provided on-site.
  • Page 25 LA 0712C English 9.3 Cleaning the air system Cleaning / maintenance The evaporator, fan and condensate drain should be cleaned of 9.1 Maintenance contamination (leaves, twigs, etc.) before each new heating pe- riod. Do this by opening the heat pump as described in To protect the paintwork, avoid leaning anything against the Chapter 7.1.
  • Page 26 English LA 0712C 12 Device information Type and order code LA 0712C Design Heat source Model Reversible Controller WPM wall-mounted Installation location Outdoors Thermal energy metering Integrated Performance levels Operating limits up to 60 ± 2 / from 18 Heating water flow / return °C...
  • Page 27 LA 0712C English Additional model features Type of defrosting Reverse circulation Frost protection, condensate tray / Water in device protected against freezing Maximum operating pressure (heat source/heat sink) Energy efficiency class / energy efficiency (low temperature) A++ / 170 %...
  • Page 28 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Page 29 LA 0712C Français Table des matières Consignes de sécurité..........................FR-2 1.1 Symboles et identification ............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l’énergie ..............FR-2 Utilisation de la pompe à chaleur ......................FR-3 2.1 Domaine d’utilisation ..............................
  • Page 30 Français LA 0712C Vous trouverez plus d'informations à ce sujet dans le journal de Consignes de sécurité bord ci-joint. 1.1 Symboles et identification 1.4 Utilisation de la pompe à chaleur pour économiser de Les indications importantes dans ces instructions sont signa- lées par ATTENTION ! et REMARQUE.
  • Page 31 LA 0712C Français 2.2 Fonctionnement Utilisation de la pompe à chaleur Chauffage L’air ambiant est aspiré par le ventilateur puis amené à travers 2.1 Domaine d’utilisation l’évaporateur (échangeur thermique). L’évaporateur refroidit l’air par extraction de sa chaleur. La chaleur ainsi obtenue est La pompe à...
  • Page 32 Français LA 0712C 3.3 Gestionnaire de pompe à Fournitures chaleur 3.1 Appareil de base avec boîtier Le gestionnaire de pompe à chaleur compris dans la fourniture électrique doit être utilisé pour le fonctionnement de votre pompe à cha- leur air/eau.
  • Page 33 LA 0712C Français Une fois le transport terminé, retirer les cales de transport des Transport deux côtés de l'appareil (au niveau du sol). ATTENTION ! Lors du transport, l’angle d’inclinaison de la pompe à chaleur ne doit pas dépasser 45° (quel que soit le sens).
  • Page 34 Français LA 0712C ATTENTION ! Installation En cas d'installation près d'un mur, le flux d'air peut causer d'importants dépôts dans les canaux d'aspiration et 6.1 Généralités d'évacuation d'air. L'air (plus) froid extérieur doit être évacué de manière à ne pas augmenter les pertes de chaleur dans les En règle générale, l'appareil doit être installé...
  • Page 35 LA 0712C Français 7.2 Raccordement côté chauffage REMARQUE Il est impératif de suivre les remarques et consignes et Les raccordements côté chauffage à la pompe à chaleur d’effectuer en conséquence les réglages mentionnés dans les doivent être effectués à l'intérieur de l'appareil. La taille des rac- instructions de service du gestionnaire de pompe à...
  • Page 36 Français LA 0712C 7.3 Branchements électriques REMARQUE La sonde retour R2 intégrée à la pompe à chaleur est active Au total, 3 lignes/câbles doivent être posés pour la pompe à lorsque le compresseur fonctionne et ne doit pas être chaleur: déconnectée.
  • Page 37 LA 0712C Français 8.3 Procédure à suivre 9.2 Nettoyage côté chauffage La mise en service de la pompe à chaleur est effectuée par le L’oxygène est susceptible d’entraîner la formation de produits biais du gestionnaire de pompe à chaleur. Les réglages doivent d’oxydation (rouille) dans le circuit d’eau de chauffage, notam-...
  • Page 38 Français LA 0712C 9.3 Nettoyage côté air 10 Défauts/recherche de L’évaporateur, le ventilateur et l’écoulement des condensats pannes doivent être nettoyés de leurs impuretés (feuilles, branches etc.) avant la période de chauffage. Pour ce faire, ouvrir la Cette pompe à chaleur est un produit de qualité et elle devrait pompe à...
  • Page 39 LA 0712C Français 12 Informations sur les appareils Désignation technique et référence de commande LA 0712C Design Source de chaleur Version Réversible Régulateur WPM monté au mur Emplacement à l’extérieur Calorimètre intégré Niveaux de Puiss. Plages d’utilisation max. 60 ± 2 / min. 18 Départ/retour eau de chauffage...
  • Page 40 Français LA 0712C Autres caractéristiques techniques Type de dégivrage Inversion du circuit Protection antigel cuve de condensats / Eau dans l’appareil protégée du gel Pression max. de service (source de chaleur/dissipation thermique)) bars Classe d'efficacité énergétique / Efficacité énergétique A++ / 170 % (basse température)
  • Page 41 Coordonnées de contact Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 42 Français LA 0712C FR-14 452168.66.30 · FD 0210 www.glendimplex.de...
  • Page 43 2.1 Kennlinie Heizen / Characteristic curve for heating operation /Courbe caractéristiques mode chauffage LA 0712C ....................................A-III 2.2 Kennlinie Kühlen / Characteristic curve for cooling operation / Courbe caractéristiques mode rafraîchissement LA 0712C............................A-IV 2.3 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage....................................A-V 2.4 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des seuils...
  • Page 44 Anhang · Appendix · Annexes LA 0712C 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild / Dimension Drawing / Schéma coté A-II 452168.66.30 · FD 0210 www.glendimplex.de...
  • Page 45 LA 0712C Anhang · Appendix · Annexes 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinie Heizen / Characteristic curve for heating operation /Courbe caractéristiques mode chauffage LA 0712C Heizleistung in [kW] Heating capacity in [kW] Puissance de chauffage en [kW] EN 14511 A7 W35...30 1,9 m³/h...
  • Page 46 Anhang · Appendix · Annexes LA 0712C 2.2 Kennlinie Kühlen / Characteristic curve for cooling operation / Courbe caractéristiques mode rafraîchissement LA 0712C Wasseraustrittstemperatur in [°C] Kühlleistung in [kW] Water outlet temperature in [°C] Cooling capacity in [kW] Température de sortie de l'eau en [°C]...
  • Page 47 LA 0712C Anhang · Appendix · Annexes 2.3 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt / *Water inlet / *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchfluss erreicht.
  • Page 48 Anhang · Appendix · Annexes LA 0712C 2.4 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des seuils d’utilisation rafraîchissement 2 Verdichterbetrieb 2 compressor mode Fonctionement à 2 compresseur 1 Verdichterbetrieb 1 compressor mode Fonctionement à 1 compresseur Die Angaben gelten bei Einhaltung des geforderten Mindestkühlwasserdurchflusses.
  • Page 49 LA 0712C Anhang · Appendix · Annexes 3 Einbindungsschemen / Integration diagrams / Schémas d’intégration 3.1 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung / Mono energy system with two heating circuits and domestic hot water preparation / Installation mono-énergétique avec deux circuits de chauffage et production d'eau chaude sanitaire www.glendimplex.de...
  • Page 50 Anhang · Appendix · Annexes LA 0712C 3.2 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par température...
  • Page 51 LA 0712C Anhang · Appendix · Annexes 4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden die als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://glendimplex.de/la0712c...
  • Page 52 Glen Dimplex Deutschland Verkauf und Planung Service und Technischer Support Zentrale Projektierung Kundendienst, Technische Unter- stützung und Ersatzteile Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Hilfestellung vor und nach Installation Am Goldenen Feld 18 Planungsunterstützung. Ihrer Geräte D-95326 Kulmbach...
