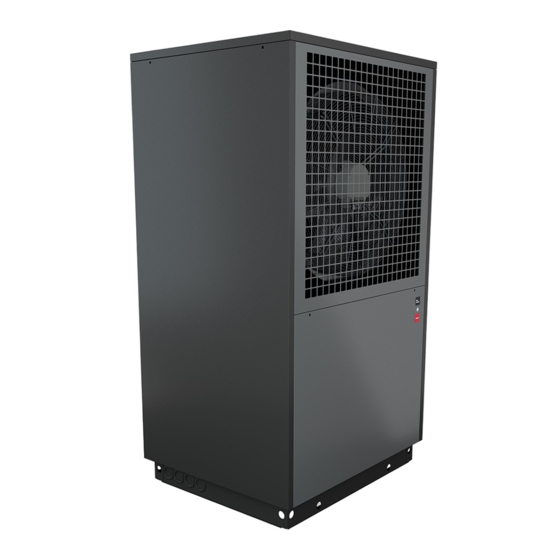

LA 9TU
LA 12TU
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452163.66.09
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
extérieure
FD 9312

Publicité

Table des Matières
loading

Sommaire des Matières pour Dimplex LA 9TU

  • Page 1 LA 9TU LA 12TU Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Heat Pompe à chaleur Wärmepumpe für Pump for Outdoor air-eau pour Außenaufstellung Installation installation extérieure Bestell-Nr. / Order no. / N de commande : 452163.66.09...
  • Page 3: Table Des Matières

    LA 9TU - LA 12TU Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-3 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................
  • Page 4: Bitte Sofort Lesen

    LA 9TU - LA 12TU Bitte sofort lesen ACHTUNG! Der eingebaute Schmutzfänger ist in regelmäßigen Abständen zu reinigen. 1.1 Wichtige Hinweise ACHTUNG! ACHTUNG! Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise spannungsfrei geschaltet sind. Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe...
  • Page 5: Energiesparende Handhabung Der Wärmepumpe

    LA 9TU - LA 12TU Verwendungszweck der 1.4 Energiesparende Handhabung Wärmepumpe der Wärmepumpe Mit dem Betrieb dieser Wärmepumpe tragen Sie zur Schonung der Umwelt bei. Die Voraussetzung für eine energiesparende 2.1 Anwendungsbereich Betriebsweise ist die richtige Auslegung der Wärmequellen- und Wärmenutzungsanlage.
  • Page 6: Lieferumfang

    LA 9TU - LA 12TU Lieferumfang 3.3 Wärmepumpenmanager Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Liefe- 3.1 Grundgerät rumfang enthaltene Wärmepumpenmanager zu verwenden. Der Wärmepumpenmanager ist ein komfortables elektronisches Die Wärmepumpe enthält unten aufgeführte Bauteile. Regel- und Steuergerät. Er steuert und überwacht die gesamte Der Kältekreis ist „hermetisch geschlossen“...
  • Page 7: Aufstellung

    LA 9TU - LA 12TU Aufstellung 5.2 Kondensatleitung Das im Betrieb anfallende Kondenswasser muss frostfrei abge- 5.1 Allgemein leitet werden. Um einen einwandfreien Abfluss zu gewährleisten, muss die Wärmepumpe waagerecht stehen. Das Kondenswas- Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten serrohr muss mindestens einen Durchmesser von 50 mm haben und waagerechten Fläche aufzustellen.
  • Page 8: Heizungsseitiger Anschluss

    LA 9TU - LA 12TU Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Dieses kann z.B. durch Installation eines doppelt differenzdrucklosen Verteilers oder eines Überströmventiles erreicht werden. Die Einstellung eines Überströmventiles ist in Kapitel Inbetrieb- nahme erklärt. Eine Unterschreitung des Mindestdurchflusses kann zum Totalschaden der Wärmepumpe durch ein Aufgefrie-...
  • Page 9: Elektrischer Anschluss

    LA 9TU - LA 12TU Inbetriebnahme 6.3 Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein han- 7.1 Allgemein delsübliches 5-adriges Kabel. Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, gemäß der Leistungsaufnahme der Wärmepumpe (siehe An- sollte diese von einem vom Werk autorisierten Kundendienst hang Geräteinformation) sowie der einschlägigen VDE- (EN-)
  • Page 10: Reinigung / Pflege

    LA 9TU - LA 12TU Reinigung / Pflege Auch Reste von Schmier- und Dichtmitteln können das Heizwas- ser verschmutzen. Sind die Verschmutzungen so stark, dass sich die Leistungsfä- 8.1 Pflege higkeit des Verflüssigers in der Wärmepumpe verringert, muss ein Installateur die Anlage reinigen.
  • Page 11: Störungen / Fehlersuche

    LA 9TU - LA 12TU Störungen / Fehlersuche 10 Außerbetriebnahme / Entsorgung Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- frei arbeiten. Tritt dennoch einmal eine Störung auf, wird diese im Bevor die Wärmepumpe ausgebaut wird, ist die Maschine span- Display des Wärmepumpenmanagers angezeigt.
  • Page 12: Geräteinformation

    LA 9TU - LA 12TU 11 Geräteinformation Typ- und Verkaufsbezeichnung LA 9TU LA 12TU Bauform Regler extern extern Wärmemengenzählung integriert integriert Aufstellungsort / Schutzart nach EN 60529 Außen / IP24 Außen / IP24 Frostschutz Kondensatwanne / Heizwasser beheizt / ja...
  • Page 13: Garantieurkunde

    LA 9TU - LA 12TU 12 Garantieurkunde Eine Verlängerung der Garantie auf 60 Monate für Heizungs- Wärmepumpe und zentrale Wohnungslüftungsgeräte ab Inbe- triebnahmedatum, jedoch maximal 72 Monate ab Auslieferung Glen Dimplex Deutschland GmbH Werk bzw. 78 Monate ab Fertigungsdatum, wird gemäß den Garantieurkunde Systemtechnik nachfolgenden Bedingungen gewährt: Voraussetzung für die...
  • Page 14 LA 9TU - LA 12TU DE-12 452163.66.09 FD 9312 www.dimplex.de...
  • Page 15 LA 9TU - LA 12TU Table of contents Please read immediately......................EN-2 1.1 Important information........................... EN-2 1.2 Intended use ............................EN-2 1.3 Legal regulations and directives ......................EN-2 1.4 Energy-efficient use of the heat pump ....................EN-3 Purpose of the heat pump ......................EN-3 2.1 Application ............................
  • Page 16: Please Read Immediately

    LA 9TU - LA 12TU Please read ATTENTION! The integrated dirt trap must be cleaned at regular intervals. immediately ATTENTION! Before opening the device, ensure that all circuits are powered down. 1.1 Important information ATTENTION! ATTENTION! Any work on the heat pump may only be performed by authorised and qualified after-sales service technicians.
  • Page 17: Energy-Efficient Use Of The Heat Pump

    LA 9TU - LA 12TU Purpose of the heat 1.4 Energy-efficient use of the heat pump pump By operating this heat pump, you are helping to protect the envi- ronment. A prerequisite for energy-efficient operation is the cor- 2.1 Application rect design of the heat source system and heating system.
  • Page 18: Scope Of Supply

    LA 9TU - LA 12TU Scope of supply 3.3 Heat pump manager Use the heat pump manager included in the scope of supply to 3.1 Basic device operate the air-to-water heat pump. The heat pump manager is a convenient electronic regulation The heat pump contains the components listed below.
  • Page 19: Installation

    LA 9TU - LA 12TU Installation 5.2 Condensate pipe Condensate that forms during operation must be drained off 5.1 General frost-free. To ensure proper drainage, the heat pump must be mounted horizontally. The condensate pipe must have a mini- The device should always be installed on a permanently smooth, mum diameter of 50 mm and must be fed into a sewer in such a even and horizontal surface.
  • Page 20: Connection On The Heating Side

    Any accumulation of deposits in the liquefier could cause the heat pump to completely break down. Only applies to the LA 9TU: ATTENTION! The dirt trap included in the scope of supply is to be installed in the heat return before the heat pump.
  • Page 21: Electrical Connection

    LA 9TU - LA 12TU Start-up 6.3 Electrical connection A standard 5-core cable is used for connecting the heat pump to 7.1 General the power supply. The cable must be provided by the customer. The conductor To ensure that start-up is performed correctly, it should only be...
  • Page 22: Cleaning / Maintenance

    LA 9TU - LA 12TU Cleaning / maintenance To prevent acidic cleaning agents from entering the heating sys- tem circuit, we recommend connecting the flushing device di- rectly to the flow and return of the liquefier of the heat pump.
  • Page 23: Device Information

    LA 9TU - LA 12TU 11 Device information Type and order code LA 9TU LA 12TU Design Controller External External Thermal energy metering Integrated Integrated Installation location / degree of protection according to EN 60529 Outdoor / IP24 Outdoor / IP24...
  • Page 24 LA 9TU - LA 12TU EN-10 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 25 LA 9TU - LA 12TU Table des matières À lire immédiatement !....................... FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie ............FR-3 Utilisation de la pompe à chaleur ..................... FR-3 2.1 Domaine d'utilisation..........................FR-3...
  • Page 26: Lire Immédiatement

    LA 9TU - LA 12TU À lire immédiatement ! ATTENTION ! Nettoyer le filtre intégré à intervalles réguliers. 1.1 Remarques importantes ATTENTION ! Avant d’ouvrir l’appareil, s'assurer que tous les circuits électriques sont ATTENTION ! bien hors tension. Veuillez respecter les exigences juridiques du pays dans lequel la pompe ATTENTION ! à...
  • Page 27: Utilisation De La Pompe À Chaleur Pour Économiser De L'énergie

    LA 9TU - LA 12TU Utilisation de la pompe 1.4 Utilisation de la pompe à à chaleur chaleur pour économiser de l'énergie 2.1 Domaine d'utilisation En utilisant cette pompe à chaleur, vous contribuez à préserver l'environnement. La condition de base pour un mode de fonction- La pompe à...
  • Page 28: Fournitures

    LA 9TU - LA 12TU Fournitures 3.3 Gestionnaire de pompe à chaleur 3.1 Appareil de base Le gestionnaire de pompe à chaleur compris dans la fourniture doit être utilisé pour le fonctionnement de votre pompe à chaleur La pompe à chaleur contient les composants énumérés ci-des- air/eau.
  • Page 29: Installation

    LA 9TU - LA 12TU Installation ATTENTION ! Une installation dans des cavités ou des cours intérieures n’est pas autorisée, car l’air refroidi s’accumule au sol et est à nouveau aspiré par 5.1 Généralités la pompe à chaleur en cas de service de longue durée.
  • Page 30: Montage

    LA 9TU - LA 12TU Montage 6.2 Raccordement côté chauffage Les raccordements côté chauffage à la pompe à chaleur doivent 6.1 Généralités être effectués à l'intérieur de l'appareil. La taille des raccorde- ments respectifs est indiquée dans les Informations sur les appa- Les raccordements suivants doivent être réalisés sur la pompe à...
  • Page 31: Débit Minimum D'eau De Chauffage

    LA 9TU - LA 12TU 6.3 Branchements électriques Débit minimum d'eau de chauffage Quel que soit l'état de fonctionnement de l'installation de chauf- Le raccordement en puissance de la pompe à chaleur s’effectue fage, un débit d'eau de chauffage minimum doit être garanti dans via un câble à...
  • Page 32: Mise En Service

    LA 9TU - LA 12TU Mise en service Entretien / Nettoyage 7.1 Généralités 8.1 Entretien Pour garantir une mise en service en règle, cette dernière doit Il faut éviter d’appuyer ou de déposer des objets sur l’appareil être effectuée par un service après-vente agréé par le construc- afin de protéger la peinture.
  • Page 33: Nettoyage Côté Air

    LA 9TU - LA 12TU Défauts / recherche de L’eau de chauffage peut également être souillée par des résidus de produits de lubrification et d’étanchéification. pannes Si, en raison d’impuretés, la puissance du condenseur de la pompe à chaleur se trouve réduite, l’installation devra être net- Cette pompe à...
  • Page 34: Informations Sur Les Appareils

    LA 9TU - LA 12TU 11 Informations sur les appareils Désignation technique et commerciale LA 9TU LA 12TU Forme Régulateur externe externe Calorimètre intégré intégré Emplacement / degré de protection selon EN 60529 extérieur / IP24 extérieur / IP24 Protection antigel cuve de condensats / eau de chauffage chauffée / oui...
  • Page 35: Anhang / Appendix / Annexes

    3.1 Steuerung/ Control / Commande LA 9TU....................A-VIII 3.2 Last / Load / Charge LA 9TU .........................A-IX 3.3 Anschlussplan / Circuit Diagram / Schéma de branchement LA 9TU ............A-X 3.4 Legende / Legend / Légende LA 9TU....................A-XI 3.5 Steuerung / Control / Commande LA 12TU..................A-XII 3.6 Last / Load / Charge LA 12TU ......................A-XIII...
  • Page 36: Maßbild / Dimension Drawing / Schéma Coté

    LA 9TU - LA 12TU 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild / Dimension Drawing / Schéma coté LA 9TU A-II 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 37 LA 9TU - LA 12TU 1.2 Maßbild / Dimension Drawing / Schéma coté LA 12TU www.dimplex.de 452163.66.09 · FD 9312 A-III...
  • Page 38: Diagramme / Diagrams / Diagrammes

    LA 9TU - LA 12TU 2 Diagramme / Diagrams / Diagrammes 2.1 Diagramme / Diagrams / Diagrammes LA 9TU Wasseraustritts- / Wassereintrittstemperatur in [°C] Heizleistung in [kW] Water outflow / water inflow temperature in [°C] Heating capacity in [kW] Température de sortie / d’entrée de l’eau en [°C]...
  • Page 39 LA 9TU - LA 12TU 2.2 Diagramme / Diagrams / Diagrammes LA 12TU Wasseraustritts- / Wassereintrittstemperatur in [°C] Heizleistung in [kW] Water outflow / water inflow temperature in [°C] Heating capacity in [kW] Température de sortie / d’entrée de l’eau en [°C]...
  • Page 40 LA 9TU - LA 12TU 2.3 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation LA 9TU A-VI 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 41 LA 9TU - LA 12TU 2.4 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation LA 12TU www.dimplex.de 452163.66.09 · FD 9312 A-VII...
  • Page 42: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    LA 9TU - LA 12TU 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung/ Control / Commande LA 9TU A-VIII 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 43 LA 9TU - LA 12TU 3.2 Last / Load / Charge LA 9TU www.dimplex.de 452163.66.09 · FD 9312 A-IX...
  • Page 44 LA 9TU - LA 12TU 3.3 Anschlussplan / Circuit Diagram / Schéma de branchement LA 9TU 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 45 LA 9TU - LA 12TU 3.4 Legende / Legend / Légende LA 9TU Düsenringheizung Ventilator Nozzle ring heater for ventilator Chauffage à couronne perforée ventilateur Hochdruckpressostat High pressure switch Pressostat haute pression Niederdruckpressostat Low pressure switch Pressostat basse pression Thermostat Heißgasüberwachung Thermostat for hot gas monitoring Thermostat surveillance à...
  • Page 46 LA 9TU - LA 12TU 3.5 Steuerung / Control / Commande LA 12TU A-XII 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 47 LA 9TU - LA 12TU 3.6 Last / Load / Charge LA 12TU www.dimplex.de 452163.66.09 · FD 9312 A-XIII...
  • Page 48 LA 9TU - LA 12TU 3.7 Anschlussplan / Circuit Diagram / Schéma de branchement LA 12TU A-XIV 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 49 LA 9TU - LA 12TU 3.8 Legende / Legend / Légende LA 12TU Ölsumpfheizung Verdichter Oil sump heater, compressor Chauffage à carter d‘huile compresseur Düsenringheizung Ventilator Nozzle ring heater for ventilator Chauffage à couronne perforée ventilateur Hochdruckpressostat High pressure switch...
  • Page 50: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'integration Hydraulique

    LA 9TU - LA 12TU 4 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’integration hydraulique 4.1 Monoenergetische Anlage und doppelt differenzdruckloser Verteiler / Mono energy system and dual differential pressureless manifold / Installation mono-énergétique et distributeur double sans pression différentielle...
  • Page 51 LA 9TU - LA 12TU 4.2 Monoenergetische Anlage mit Überströmventil und Warmwasserbereitung / Mono energy system with overflow valve and domestic hot water preparation / Installation mono-énergétique avec soupape différentielle et production d'eau chaude sanitaire www.dimplex.de 452163.66.09 · FD 9312...
  • Page 52 LA 9TU - LA 12TU 4.3 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Überstromventil Overflow valve Soupape différentielle Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Schmutzfänger Dirt trap Filtre Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion...
  • Page 53: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    LA 9TU - LA 12TU 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Page 54 LA 9TU - LA 12TU A-XX 452163.66.09 · FD 9312 www.dimplex.de...
  • Page 55 LA 9TU - LA 12TU www.dimplex.de 452163.66.09 · FD 9312 A-XXI...
  • Page 56 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
