Control Box 3S RTS

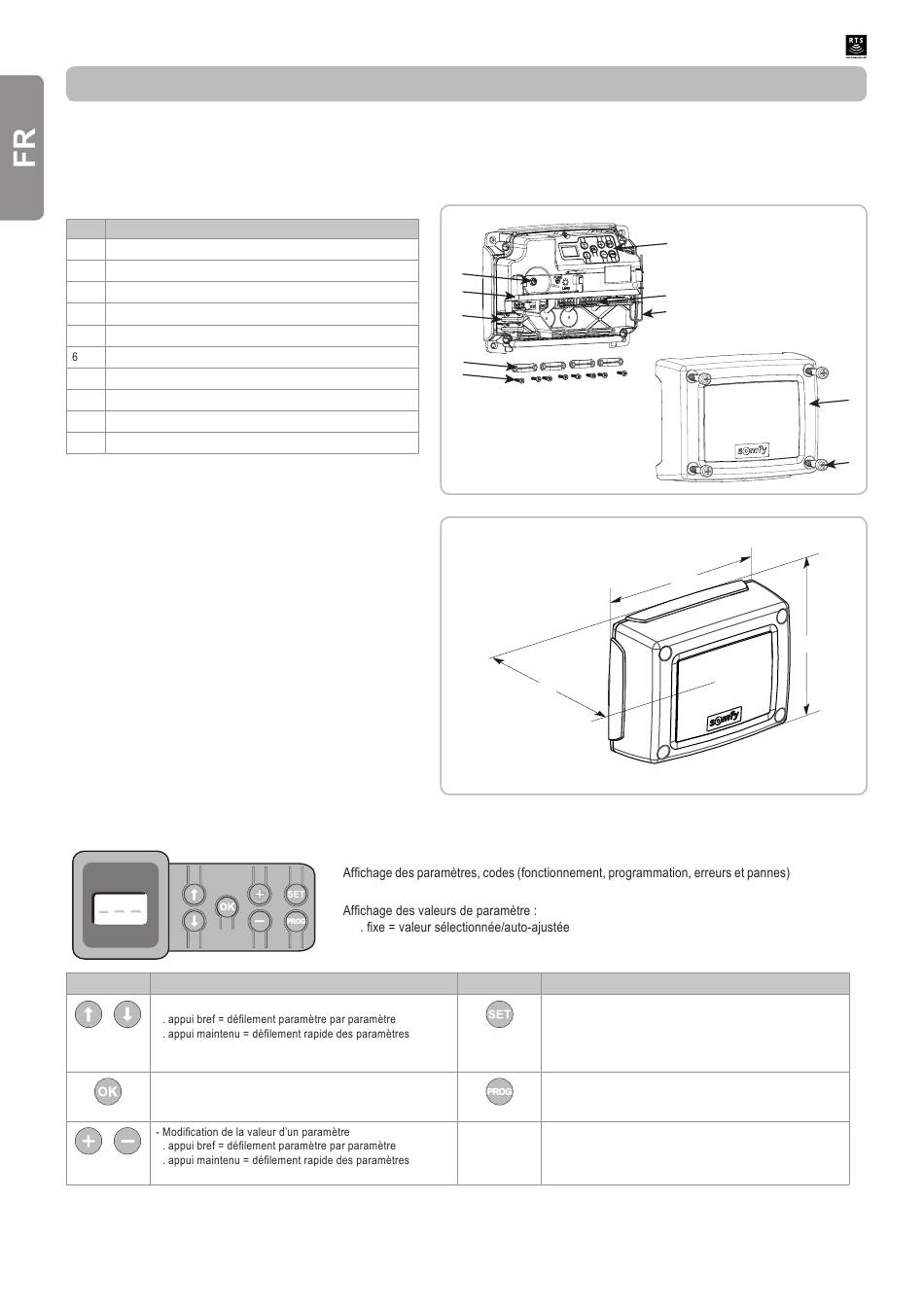

DESCRIPTION DU PRODUIT

Domaine d'application

L'armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l'ouverture et la fermeture de portails.

Composition du kit

Rep. Désignation
1 Interface de programmation
2 Borniers débrochables
3 Capot
4 Vis capot
5 Télécommandes Keygo RTS
Serre câble
7 Vis serre câble
8 Antenne
9 Fusible (250 V / 5 A) de protection de la sortie éclairage 230 V
10 Fusible (250 V / 5 A) de rechange

Encombrement

Description de l'interface

Touche Fonction
- Navigation dans la liste des paramètres et des codes :
- Lancement du cycle auto-apprentissage
- Validation de la sélection d'un paramètre
- Validation de la valeur d'un paramètre
- Utilisation du mode marche forcée par appui maintenu
4
9
10
5
6
7
Ecran LCD 3 digits
et données mémorisées.
. clignotant = valeur sélectionnable du paramètre
Touche
1
2
8
225
90
Fonction
- Appui 0,5 s : entrée et sortie du menu de paramétrage
- Appui 2 s : déclenchement de l'auto-apprentissage
- Appui 7 s : effacement de l'auto-apprentissage et des
paramètres
- Interruption de l'auto-apprentissage
- Appui 2 s : mémorisation des télécommandes
- Appui 7 s : effacement de toutes les télécommandes
