REMARQUE GÉNÉRALE
Cette notice est destinée au remplacement du boîtier électronique des moteurs Freeva 280, 290, 300
et 600.
Le remplacement du boîtier électronique doit être réalisé hors tension.
MISE EN PLACE DU BOÎTIER ÉLECTRONIQUE
Installez le boîtier électronique comme indiqué sur la figure page 1.
Vissez le fil de terre de l'antenne (fil connecté à la borne 2 du boîtier électronique) au moteur.
Vissez le boîtier électronique au moteur.
RACCORDEMENTS ÉLECTRIQUES
► Raccordement du moteur au boîtier électronique
Le moteur et le boîtier électronique doivent toujours être raccordés avant le raccordement
du boîtier électronique au secteur.

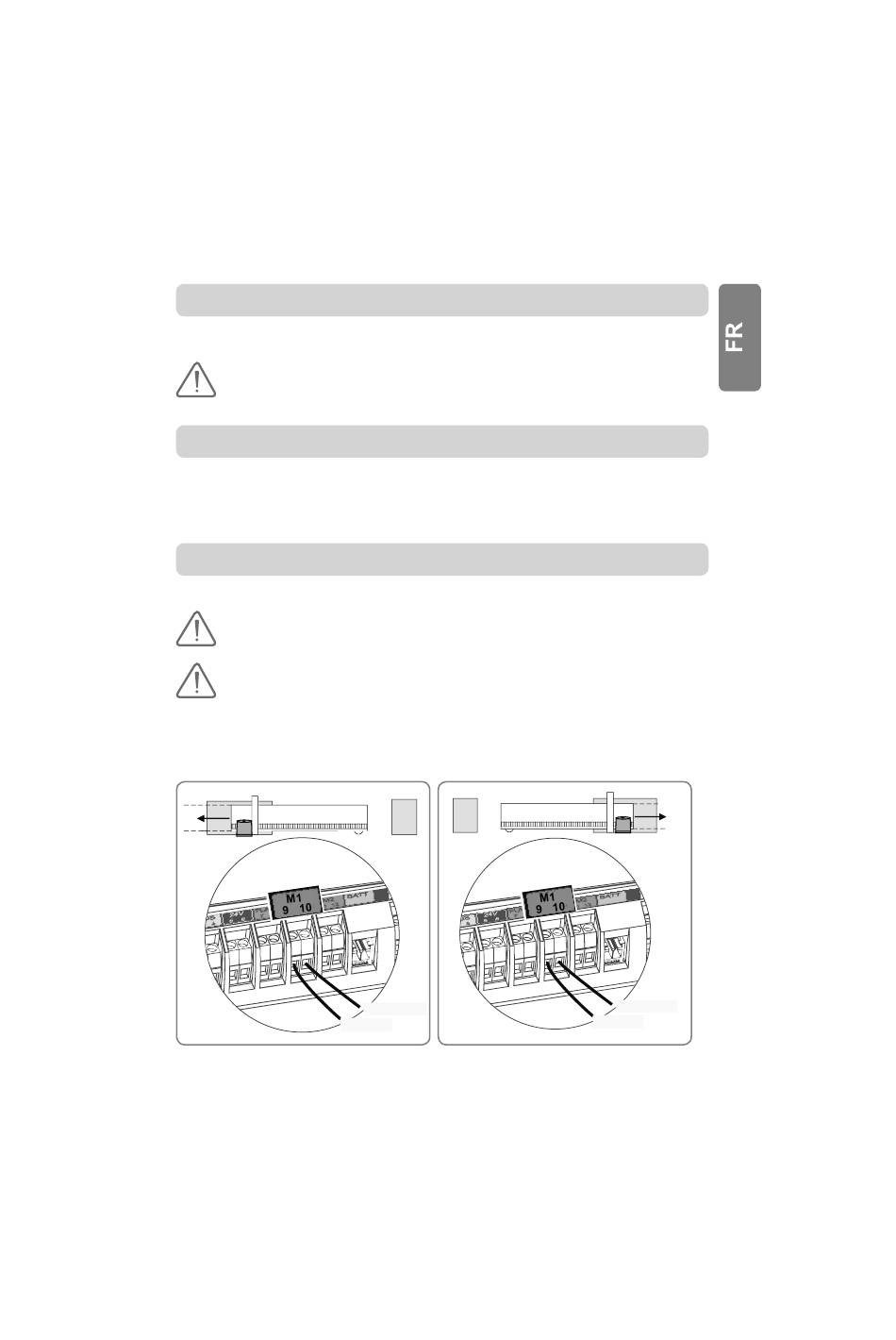

Le moteur est toujours branché entre les bornes 9 et 10 (étiquette verte M1 du boîtier
électronique du moteur).
Pour changer le sens du moteur, intervertissez les fils branchés sur les bornes 9 et 10.
Moteur à gauche
Vue de l'intérieur
Marron/Vert
Moteur à droite
Vue de l'intérieur
Bleu/Noir
Marron/Vert
Bleu/Noir
