Control Box 3S RTS
L'auto-apprentissage peut être interrompu par :
l'activation d'une entrée de sécurité (cellules photoélectriques, etc.)
l'apparition d'un défaut technique (protection thermique, etc.)
l'appui sur une touche de commande (interface armoire, télécommande mémorisée, point de commande câblé, etc.).
En mode "Attente de réglage", les commandes radio fonctionnent et le mouvement du portail s'effectue à vitesse très réduite. Ce mode ne doit être utilisé
que pendant l'installation. Il est impératif de réaliser un auto-apprentissage réussi avant l'utilisation normale du portail.
Pendant l'auto-apprentissage, si le portail est à l'arrêt, un appui sur "SET" permet de sortir du mode auto-apprentissage.
Conformité aux normes
Dans les installations usuelles, l'auto-apprentissage permet d'être conforme à la norme EN 12453 - annexe A sans réglage supplémentaire.
Pour des vantaux lourds ou avec des cotes d'implantation particulières, il est nécessaire de mesurer la force d'impact une fois l'auto-apprentissage réussi.
Si le temps dynamique Td est trop important, diminuer le couple moteur (paramètres P25 à P32).
Si la force dynamique Fd est trop importante, diminuer la vitesse (paramètres P19 et P20).
Le tableau ci-dessous indique les limites pour lesquelles l'installation est conforme une fois l'auto-apprentissage réussi* :
Motorisation Longueur vantail
Axovia MultiPro 1 m à 2,5 m
Axovia 220B 1 m à 2 m
Axovia 180B 1 m à 1,8 m
Ixengo 1 m à 2 m
2 m à 4 m
* pour des cotes d'implantation usuelles ; en cas de doute, Somfy recommande de mesurer la force d'impact une fois l'auto-apprentissage réussi.

ESSAI DE FONCTIONNEMENT

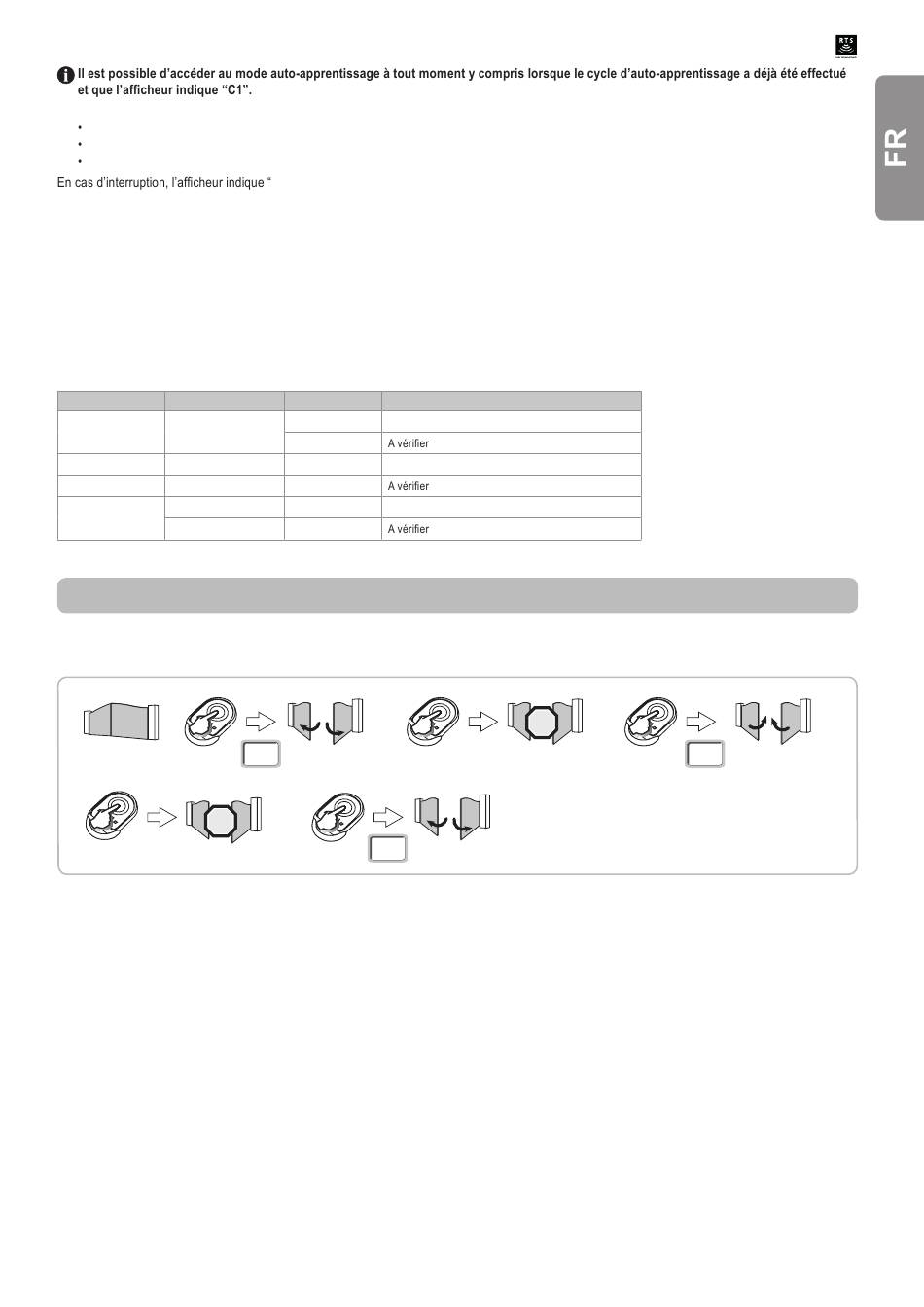

Utilisation des télécommandes Keygo RTS
Mode de fonctionnement séquentiel par défaut (P01=0)
STOP
Fonctionnement de la détection d'obstacle
Détection d'obstacle à l'ouverture = arrêt + retrait.
Détection d'obstacle à la fermeture = arrêt + réouverture totale.
Fonctionnement des cellules photoélectriques
Avec cellules photoélectriques connectées au contact sec./Cell (bornes 23-24) et paramètre Entrée de sécurité cellules P07 = 1.
Occultation des cellules portail fermé / ouvert = aucun mouvement du portail n'est possible jusqu'au passage en mode de fonctionnement homme mort
(au bout de 3 minutes).
Occultation des cellules à l'ouverture = l'état des cellules n'est pas pris en compte, le portail continue son mouvement.
Occultation des cellules à la fermeture = le portail s'arrête et se réouvre totalement.
Fonctionnement anti-intrusion, résistance au vent
(sur les armoires de commande Control Box 3S Axovia RTS)
Maintien du portail en position fermé ou ouvert par réinjection de courant en cas de tentative d'intrusion ou de vent fort.

Fonctionnements particuliers

Voir livret utilisateur.
Copyright © 2011 Somfy SAS. All rights reserved
H0", l'armoire revient en mode "Attente de réglage".
Poids vantail Conformité à la norme EN 12453 annexe A
< 150 kg Conforme*
150 kg à 300 kg
< 200 kg Conforme*
< 200 kg
< 150 kg Conforme*
150 kg à 400 kg
C2
C2
STOP
C4
