CONTROL BOX 3S RTS
FR
Manuel d'installation
Installatiehandleiding
NL
Installationsanleitung
DE
Manuale d'installazione
IT

Publicité

Table des Matières
loading

Manuels Connexes pour SOMFY CONTROL BOX 3S RTS

Sommaire des Matières pour SOMFY CONTROL BOX 3S RTS

  • Page 1 CONTROL BOX 3S RTS Manuel d’installation Installatiehandleiding Installationsanleitung Manuale d’installazione...

  • Page 2: Table Des Matières

    Mémorisation de télécommandes 3 touches via interface de programmation EFFACEMENT DES TÉLÉCOMMANDES ET DE TOUS LES RÉGLAGES _______________ 16 VERROUILLAGE DES TOUCHES DE PROGRAMMATION ___________________________ 16 DIAGNOSTIC _______________________________________________________________ 17 Accès aux données mémorisées CARACTÉRISTIQUES TECHNIQUES ____________________________________________ 19 Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 3: Généralites

    Somfy. Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de l’habitat auquel cette notice est destinée. L’installateur doit, par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d’installation et informer ses clients des conditions d’utilisation et de maintenance du produit.
  • Page 4 Le choix des accessoires de sécurité de l’installation doit être conforme aux normes applicables et réglementations en vigueur dans le pays d’installation. L’utilisation de tout accessoire de sécurité non validé par Somfy se fait sous la seule et entière responsabilité de l’installateur.

  • Page 5: Description Du Produit

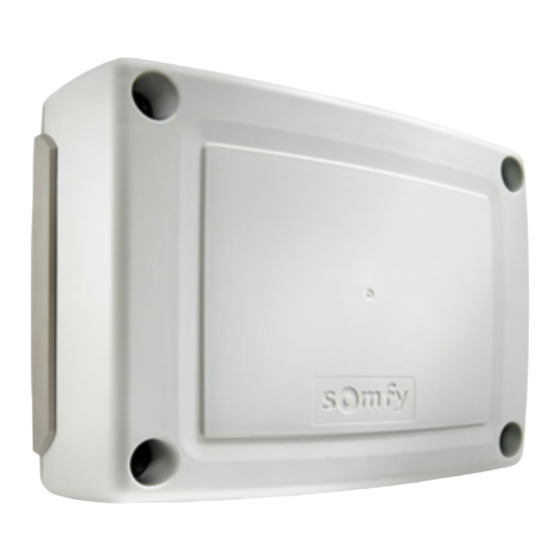

    Control Box 3S RTS DESCRIPTION DU PRODUIT Domaine d’application L’armoire de commande est destinée à la commande de un ou deux moteurs 24V Somfy, pour l’ouverture et la fermeture de portails. Composition du kit Rep. Désignation Interface de programmation Borniers débrochables...

  • Page 6: Installation

    Nota : long que la phase et le neutre. - Si le raccordement d’un éclairage de zone de classe 1 est prévu, raccorder l’armoire de commande à la terre (borne 3 ou 4). Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 7: Mise En Service Rapide

    [1]. Appuyer sur la touche “SET” (2 s). H1”. [2]. Appuyer sur “OK” pour lancer l’auto-apprentissage. La porte effectue deux cycles Ouverture Fermeture complets. C1”. H0”. puis puis Auto-apprentissage correct Auto-apprentissage incorrect Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 8: Essai De Fonctionnement

    2 m à 4 m 150 kg à 400 kg * pour des cotes d’implantation usuelles ; en cas de doute, Somfy recommande de mesurer la force d’impact une fois l’auto-apprentissage réussi. ESSAI DE FONCTIONNEMENT Utilisation des télécommandes Keygo RTS Mode de fonctionnement séquentiel par défaut (P01=0)

  • Page 9: Raccordement Des Périphériques

    Entrée commande TOTAL / OUVERTURE Programmable cycle TOTAL / OUVERTURE Commun Contact Entrée commande PIETON / FERMETURE Programmable cycle PIETON / FERMETURE Âme Antenne Ne pas changer la position de l’antenne. Tresse Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 10: Description Des Différents Périphériques

    Ajuster la longueur du câble qui relie l’armoire de commande au boîtier batterie, il doit être le plus court possible pour éviter les chutes de tension. Nota : Eclairage de zone (Fig. 10) Nota : Plusieurs éclairages peuvent être raccordés sans dépasser une puissance totale de 500 W. Copyright © 2011 Somfy SAS. All rights reserved...
  • Page 11 Control Box 3S RTS 24V dc 24V Cell sec./Cell sec./Cell 24V dc 24V Cell 24V Cell sec./Cell 24V dc Flash 24V dc 24V Cell sec./Cell Lock Sec. Prog Test 24V dc Sec. Copyright © 2011 Somfy SAS. All rights reserved...
  • Page 12 Sec. Prog Test 24V dc 24V Cell Lock Sec. 24V dc 24V Cell sec./Cell Lock Sec. Prog Test Lock Sec. Prog T Sec. 500 W max. Batt. Lamp Batt..Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 13: Paramétrage Avancé

    Quelle que soit la valeur de P01, la fermeture du portail se fait automatiquement après une commande d’ouverture piétonne. La temporisation de fermeture automatique peut être programmée au paramètre “P04” (durée de temporisation courte) ou au paramètre “P05” (durée de temporisation longue). Copyright © 2011 Somfy SAS. All rights reserved...
  • Page 14 0 : le coup de bélier est inactif. 1 : actif 1 : recommandé pour l’utilisation d’une serrure électrique. Ce paramètre est disponible uniquement sur les armoires de commande Control Box 3S Ixengo RTS. Copyright © 2011 Somfy SAS. All rights reserved...
  • Page 15 4 : vitesse la plus rapide Valeur par défaut : 2 P41 Vitesse d’accostage 1 : vitesse la plus lente en ouverture à 4 : vitesse la plus rapide Valeur par défaut : 2 Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 16: Programmation Des Télécommandes

    Fonctions des touches d’une télécommande 3 touches Ouverture totale Stop Fermeture totale Ouverture totale Si portail fermé Fermeture totale ouverture piéton Sinon stop Eclairage ON Eclairage OFF Sortie aux. ON Sortie aux. OFF Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 17: Mémorisation De Télécommandes À Distance

    Appuyer simultanément sur les touches “SET”, “+”, “-” (Fig. 28). - l’appui doit débuter par “SET”. - l’appui sur “+”et “-” doit survenir dans les 2 s suivantes. Pour accéder à nouveau à la programmation, répéter la même procédure. Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 18: Diagnostic

    L’appui sur une touche de la télécommande permet d’affecter cette touche à la commande de la sortie auxiliaire. pour commande sortie auxiliaire Un nouvel appui sur “PROG” permet de passer en mode “attente de mémorisation télécommande pour fonctionnement en ouverture totale : F0”. Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 19: Accès Aux Données Mémorisées

    Nombre de télécommandes mémorisées sur la commande sortie auxiliaire d0 à d9 Historique des 10 derniers défauts (d0 les plus récents - d9 les plus anciens) Effacement de l’historique des défauts : appuyer sur “OK” pendant 7 s. Copyright © 2011 Somfy SAS. All rights reserved...

  • Page 20: Caractéristiques Techniques

    (Uniquement sur les armoires de commande Control Box 3S Axovia RTS) Décalage vantaux Programmable Diagnostic Enregistrement et consultation des données : compteur de cycles, compteur de cycles avec détection d’obstacles, nombre de canaux radio mémorisés, historique des 10 derniers défauts enregistrés Copyright © 2011 Somfy SAS. All rights reserved...
  • Page 21 +62 (0) 21 719 3620 +40 - (0)368 - 444 081 Australia : Somfy PTY LTD Iran : Somfy Iran Russia : cf. Germany - Somfy GmbH +61 (0) 2 9638 0744 0098-217-7951036 +7 095 781 47 72 Austria : Somfy GesmbH...
