Control Box 3S RTS

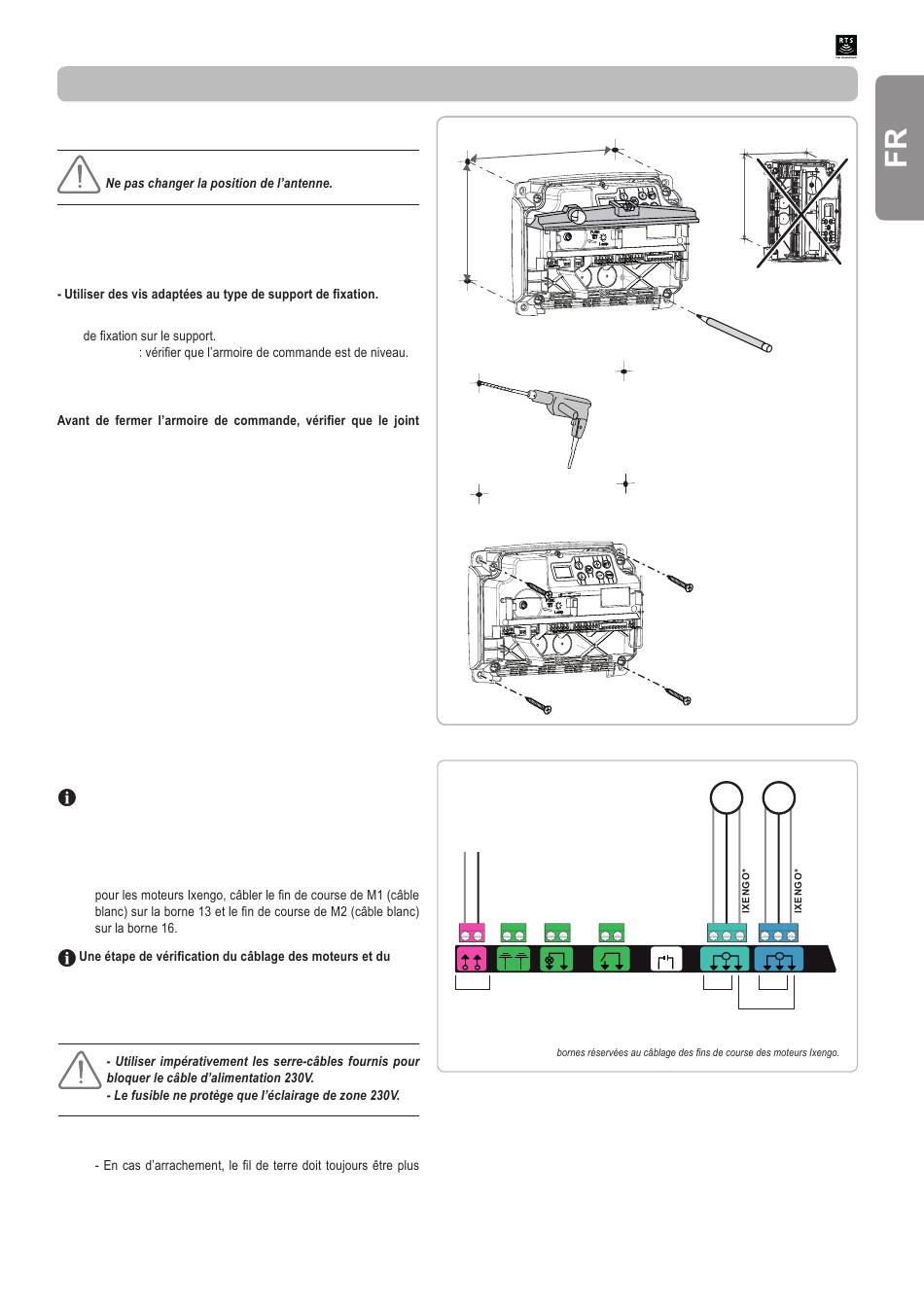

INSTALLATION

Fixation de l'armoire

L'armoire doit être installée en position horizontale.
- La longueur maximum autorisée pour les câbles reliant
l'armoire de commande aux moteurs est de 20 m.
- I nstaller l'armoire de commande à une hauteur minimum de
40 cm par rapport au sol.
[1]. Utiliser le fond de l'armoire de commande pour tracer les points
Attention
[2]. Percer le support.
[3]. Fixer l'armoire de commande.
d'étanchéité est correctement installé.
Câblage des moteurs
M1 est le moteur installé sur le vantail qui s'ouvre en
premier et se ferme en dernier.
[1]. Câbler le moteur du vantail qui doit s'ouvrir en premier et se
fermer en dernier sur le connecteur M1 (bornes 11 et 12).
[2]. Câbler le second moteur sur le connecteur M2 (bornes 14 et 15).
Nota :
sens d'ouverture des vantaux est prévue au début de la
mise en service de la motorisation page 6.
Raccordement à l'alimentation secteur
Raccorder les bornes 1 et 2 de l'armoire de commande à l'alimentation
secteur 230V.
Nota :
long que la phase et le neutre.
- Si le raccordement d'un éclairage de zone de classe 1 est
prévu, raccorder l'armoire de commande à la terre (borne 3 ou 4).
Copyright © 2011 Somfy SAS. All rights reserved
[1]
[2]
[3]
230 V
50 Hz
230Vac
Lamp
Aux
L
N
1
2
3
4
5
6
7
8
1.5 mm²
*
M1
M2
Batt.
M1
M2
-
+
M
M
-
-
+
FC
+
FC
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
1.5 mm²
1.5 mm²
0.75 mm²
5
