4. INSTALLATION DU PowerMaster-30 G2

BRIDE D'ALIMENTATION EXTERNE

Branchez l'adaptateur de courant au connecteur d'alimentation du panneau avant.

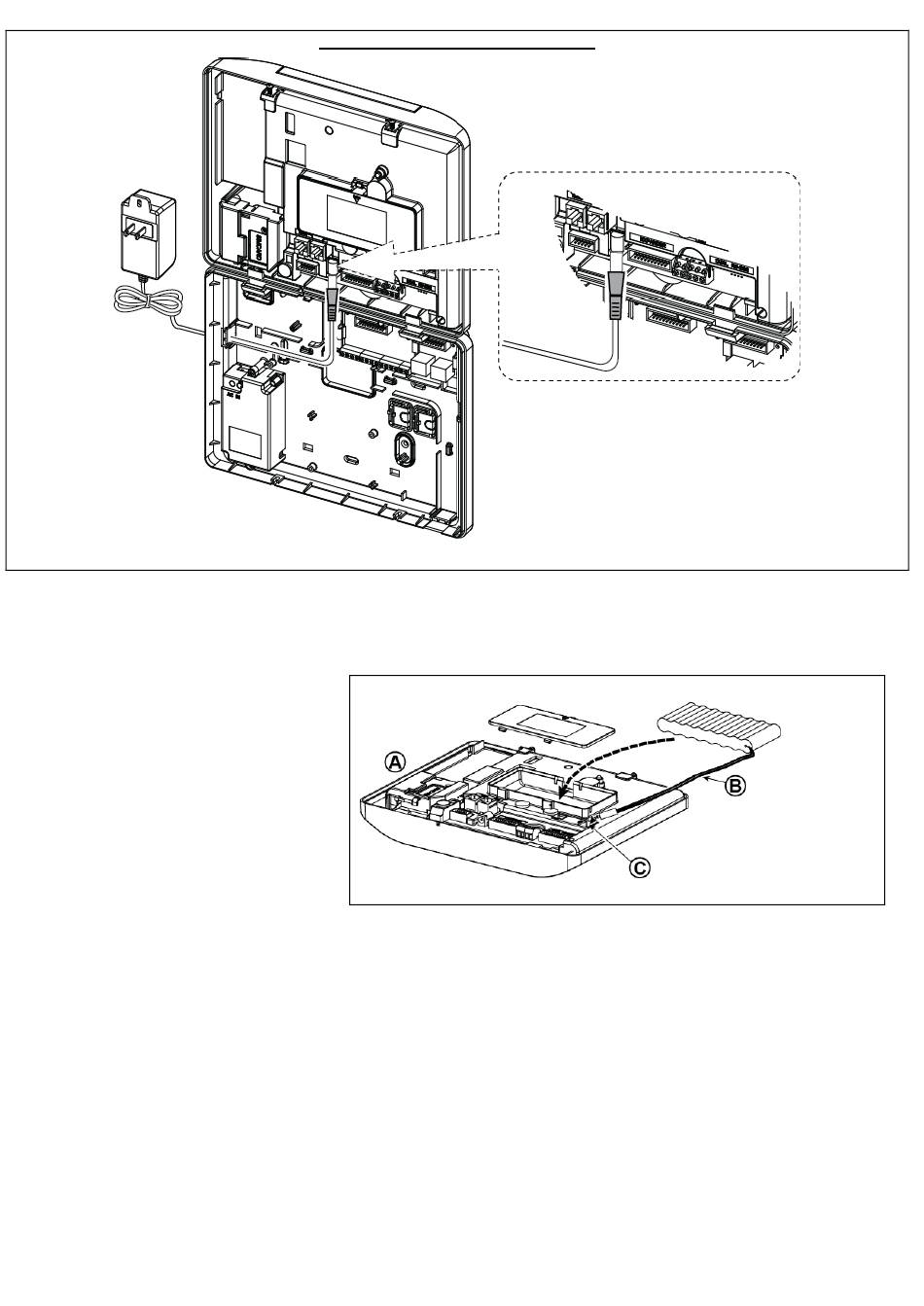

Schéma 4.10b– Branchement du câble d'alimentation

4.11 Insertion des piles

Ouvrez le couvercle du compartiment à
piles. Insérez un pack de 6 ou de 8 piles et
branchez son connecteur comme indiqué
dans le Schéma 4.11.
A. Unité avant
B. Câble de connexion de piles
C. Connecteur pour câble de piles
Schéma 4.11 – Insertion de la batterie
4.12 Alimentation de l‟unité
Raccordez le circuit d‟alimentation au PowerMaster-30 G2 temporairement (voir Schémas 4.10a et 4.10b).
Alternativement, vous pouvez brancher la batterie de secours, comme indiqué dans le Schéma 4.11.
Ne pas tenir compte des indications de "panne" relatives à l‟absence de batterie ou à l‟absence de ligne téléphonique.
Normes de sécurité pour l‟Europe:
a. Le modèle doit être installé conformément au code électrique local.
b. Le disjoncteur doit être facilement accessible.
c. Le disjoncteur externe doit avoir une intensité de 16 A ou moins..
Reportez-vous au Schéma 4.11 "Insertion de la batterie".
26
D-305372 PowerMaster-10/30 G2 Guide d'installation
