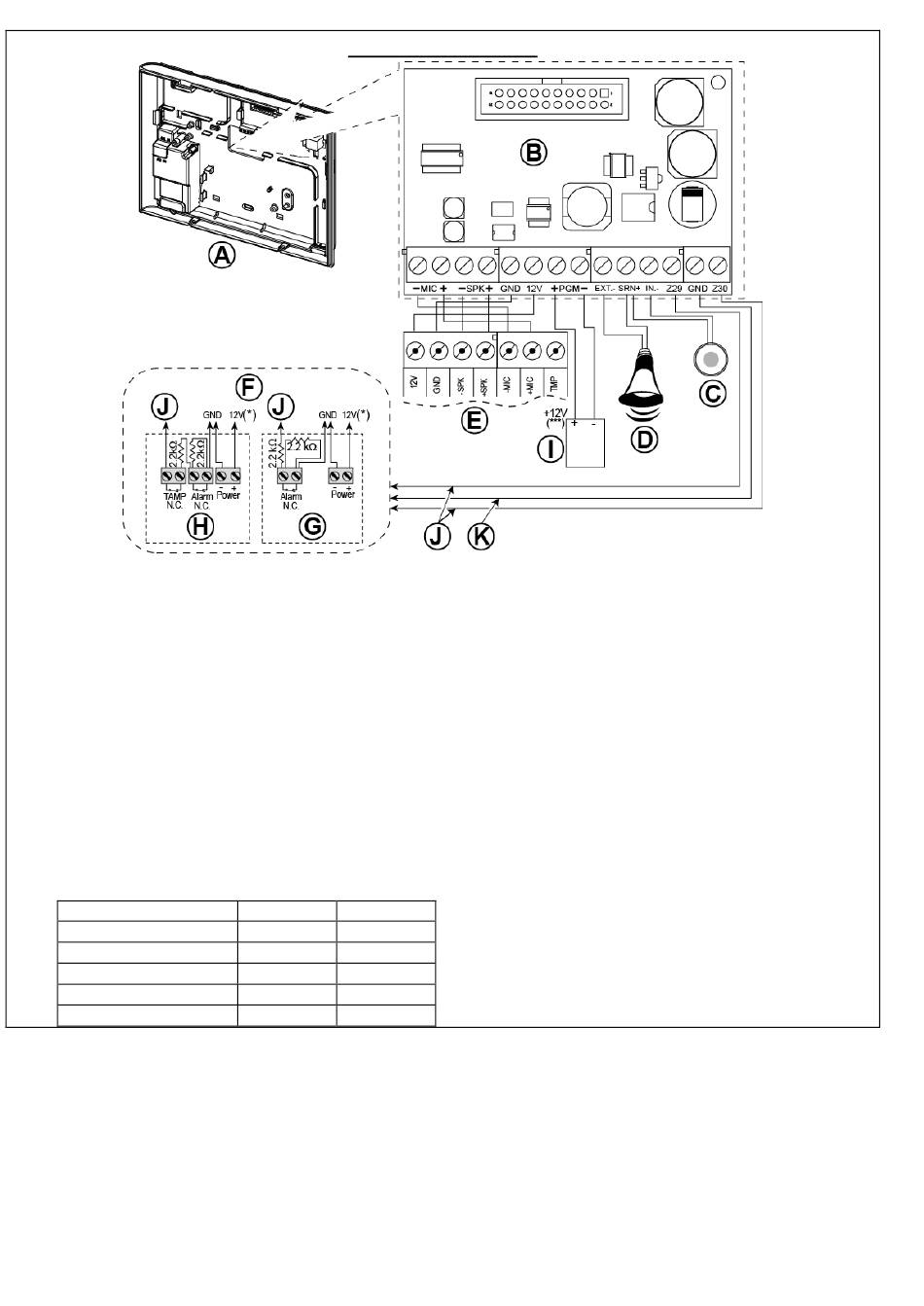

4. INSTALLATION DU PowerMaster-30 G2
A. Unité arrière
B. module d‟extension
C. Sirène interne ou flash 6-12 VCC, 150 mA Max.
D. Sirène externe MG441PDS ou équivalent 12 VCC
(nominal) 350 mA Max.
E. Boîte vocale
F. Branchez les détecteurs filaires comme indiqué.
Remarque:
Le détecteur filaire doit être installé à au moins 2
mètres de la centrale.
Pour ce qui est des deux zones filaires, la centrale
classe les évènements en fonction de la résistance
mesurée comme indiqué dans le tableau ci-
dessous.
Résistance E.O.L ou de la zone clé
Portée
0 kΩ  1,76 kΩ
1,76 kΩ  2,64 kΩ
2,64 kΩ  3,52 kΩ
3,52 kΩ  5,26 kΩ
5,26 kΩ  ∞
Notes pour le branchement du module d'EXTENSION:
* Les bornes de la zone
interrupteur (l'interrupteur de sécurité de n'importe quel équipement par exemple), ou d'un bouton-poussoir, via une
résistance de 2 000
à un détecteur (en cas de nécessité).
** La borne EXT peut être utilisée pour déclencher une sirène extérieure.
La borne INT peut être programmée pour une "sirène intérieure " ou un "flash" (voir par. 5.7).
Les bornes de 12V et "GND" peuvent être connectées à une sirène (pour une alimentation CC constante).
*** L'alimentation de 12V vers l'équipement PGM est protégée. Le courant est limité à 100 mA.
24

DETECTEURS FILAIRES

Zone Zone clé
Autoprot Autoprot
Normal Armer
Autoprot Autoprot
Alarme Désarmer
Autoprot Autoprot
Schéma 4.9b – Zone filaire

filaire peuvent être connectées au contact normalement fermé d'un détecteur, d'un

. La borne de 12V peut être utilisée pour fournir une alimentation de 12V (jusqu'à 36mA)
Remarques:
1. Les résistances E.O.L sont des résistances
2.2 kΩ de 1/4 W, 5% livrées avec la centrale.
2. Si le mode Armement est activé, la zone filaire
sera située dans la zone protégée.
G. Détecteur sans interrupteur de sécurité ou sans
zone clé (voir section 5.4.2, tableau "LISTE TYPE
ZONE").
H. Détecteur avec interrupteur de sécurité ou système
d‟autoprotection de la zone clé
I. Dispositif PGM
J. Zone filaire A ou B
K. Mise à la terre (GND)

et branchement de la sirène
D-305372 PowerMaster-10/30 G2 Guide d'installation
