ANNEXE F. PowerLink3 IP Communicator
Étape 3
PowerMaster-10 G2:

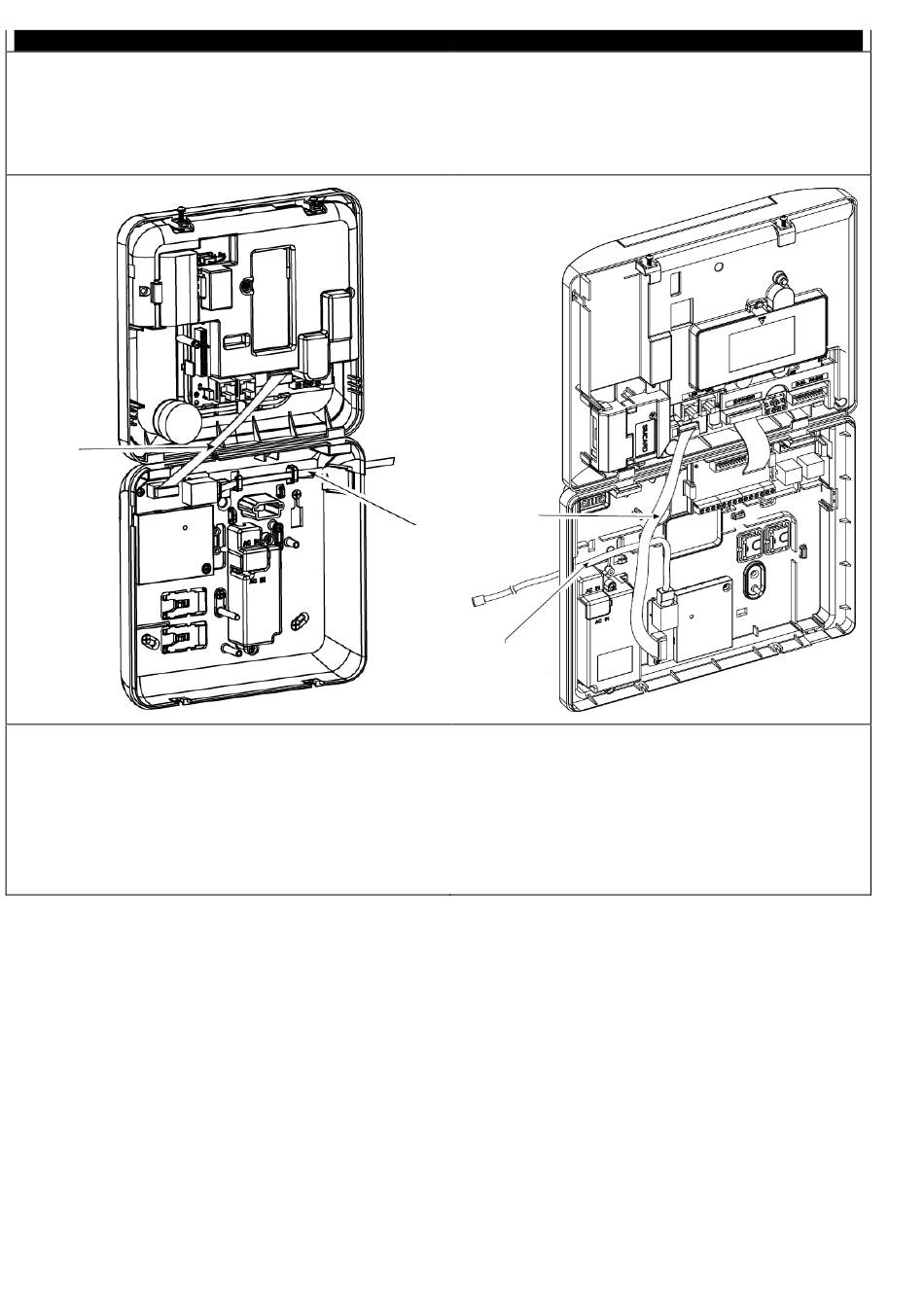

1. Branchez le câble en nappe entre le panneau avant
et le PowerLink3 IP Communicator.
2. Branchez le câble de catégorie 5 entre le
PowerLink3 IP Communicator et le routeur
domestique:
Câble en
nappe
Remarque: pour vérifier que le PowerLink3 IP
Communicator fonctionne correctement, consultez la
section 5.9.5 "Test du module Broadband/PowerLink" du
Guide installateur du PowerMaster-10/30 G2.
96
PowerMaster-30 G2:
1. Branchez le câble en nappe entre le panneau
avant et le PowerLink3 IP Communicator.
2. Branchez le câble de catégorie 5 entre le
PowerLink3 IP Communicator et le routeur
domestique:
Câble en
nappe
Câble de
catégorie-5
vers le routeur
domestique
Câble de catégorie-5
vers le routeur
domestique
Remarques :
1. Pour éviter toute interférence avec l'antenne, ne faites
pas passer le câble de Catégorie 5 par l'orifice situé sur
le côté droit de la centrale.
2. Pour vérifier que le PowerLink3 IP Communicator
fonctionne correctement, consultez la section 5.9.5
"Test du module Broadband/PowerLink" du Guide
installateur du PowerMaster-10/30 G2.
