4. INSTALLATION DU PowerMaster-30 G2
4.4 Raccordement de la zone filaire à la sirène
Si le module d‟extension n‟est pas utilisé, une zone filaire et une sirène basse tension peuvent être raccordées
directement au PCB (carte de circuits imprimés) du panneau avant.
A. GND (Mise à la terre)
B. Zone filaire
C. Sirène*
D. Sirène externe MG electronics MG441PDS ou
équivalent 6-12VCC, 150 mA Max*
E. Contact magnétique ou tout autre type de contact
(excepté un détecteur)
F. Alarme NC
4.5 Planification du système & programmation
A présent, programmez le système comme indiqué dans la section programmation.
Les tableaux de l'ANNEXE C vous permettront de planifier et d'enregistrer l'emplacement de chaque détecteur, les
propriétaires des émetteurs ainsi que leur utilisation.
20
RACCORDEMENT ZONE FILAIRE & SIRENE

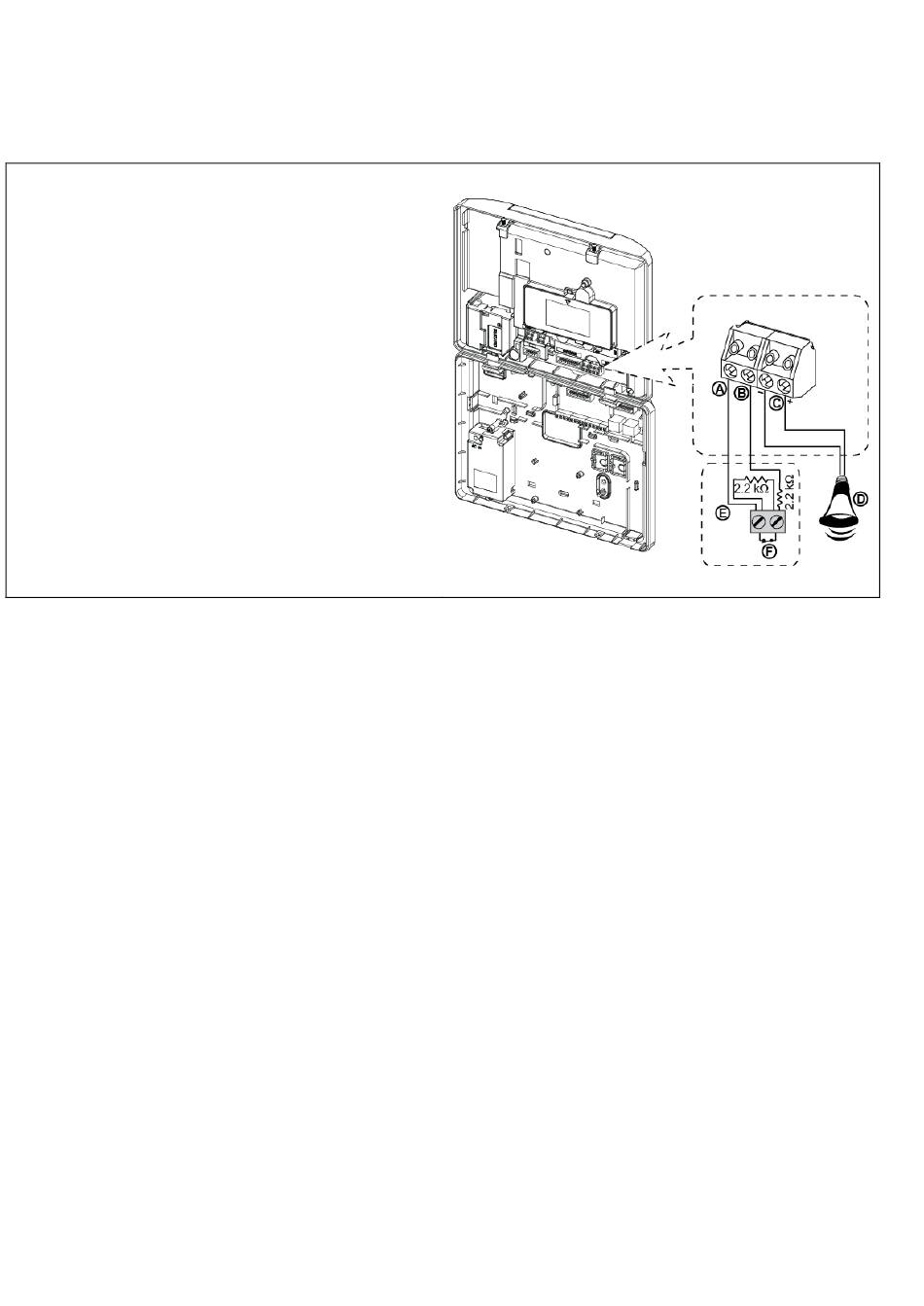

Schéma 4.4 – Raccordement zone filaire et sirène
(détails "B" dans le Schéma 4.1)
D-305372 PowerMaster-10/30 G2 Guide d'installation
