4. INSTALLATION DU PowerMaster-30 G2

BRIDE D'ALIMENTATION EXTERNE

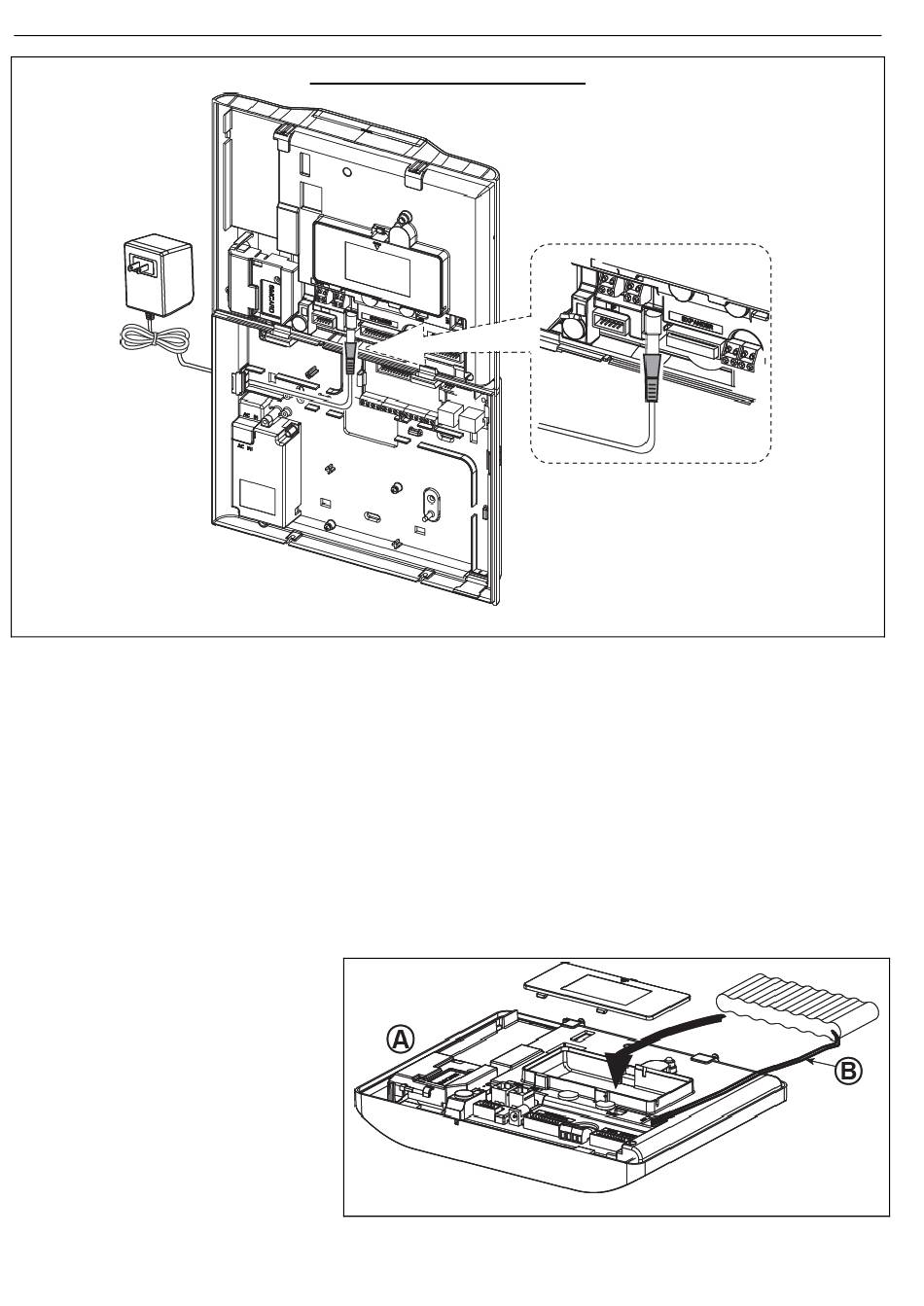

Branchez l'adaptateur de courant au connecteur d'alimentation du panneau avant.
Schéma 4.8 – Branchement du câble d'alimentation
4.9 Alimentation de l'unité en électricité
Branchez temporairement le câble d'alimentation au PowerMaster-30 G2 (voir Schéma 4.8). Alternativement, vous
pouvez alimenter l'unité avec une batterie de secours, comme indiqué dans le Schéma 4,9.
Ignorez tous les messages "d'alerte" se rapportant à l'absence de batterie ou à l'absence de connexion par ligne
téléphonique.
Conformité avec les normes de sécurité européennes:
a. Le modèle doit être installé en tenant compte du code d'électricité local.
b. Le disjoncteur doit être facilement accessible.
c. Le disjoncteur extérieur doit être d'une intensité de 16A ou moins.
d. Les câbles des raccords CA doivent avoir un diamètre global de conduit de 13mm et 16mm.
Reportez-vous au Schéma 4.9 "Insertion de la batterie".
Ouvrez le couvercle du compartiment de la
batterie (voir Schéma 4.9). Insérez un pack
de 6 batteries ou un pack de 8 batteries et
branchez le connecteur comme indiqué
dans le Schéma 4.9.
A. Face avant
B. Câble de batterie
Schéma 4.9 – Insertion des piles
