2.4.2.3 Voyant LED
Le voyant LED sert à informer l'utilisateur. Le système ne comprend qu'un seul voyant
LED. Si cela limite les informations pouvant être communiquées, cela simplifie en
revanche le système pour l'utilisateur.
Démarrage
Marche normale
Erreur
2.5 Écran de diagnostic ou signal acoustique
Lorsque les circuits de sécurité du système de commande sont activés et que le système
de commande ne parvient pas à déplacer le fauteuil, un écran de diagnostic s'affiche.
L'apparition de cet écran indique une disjonction du système, c.-à-d. que R-net a détecté
un problème quelque part dans le système électrique du fauteuil.
Le voyant LED clignote par période, alternant le vert et le rouge. Le nombre de
clignotements rouges indique le type d'erreur.
Si l'erreur n'est pas critique (par exemple, si le module d'assise intelligent (ICS) détecte un
phare brisé), l'utilisateur peut continuer d'utiliser le fauteuil. Toutefois, un signal sonore
retentit par intermittence.
Mode d'emploi de la manette compacte R-net
Réf. : 205310-FR-0 Version : 2, 2009-11

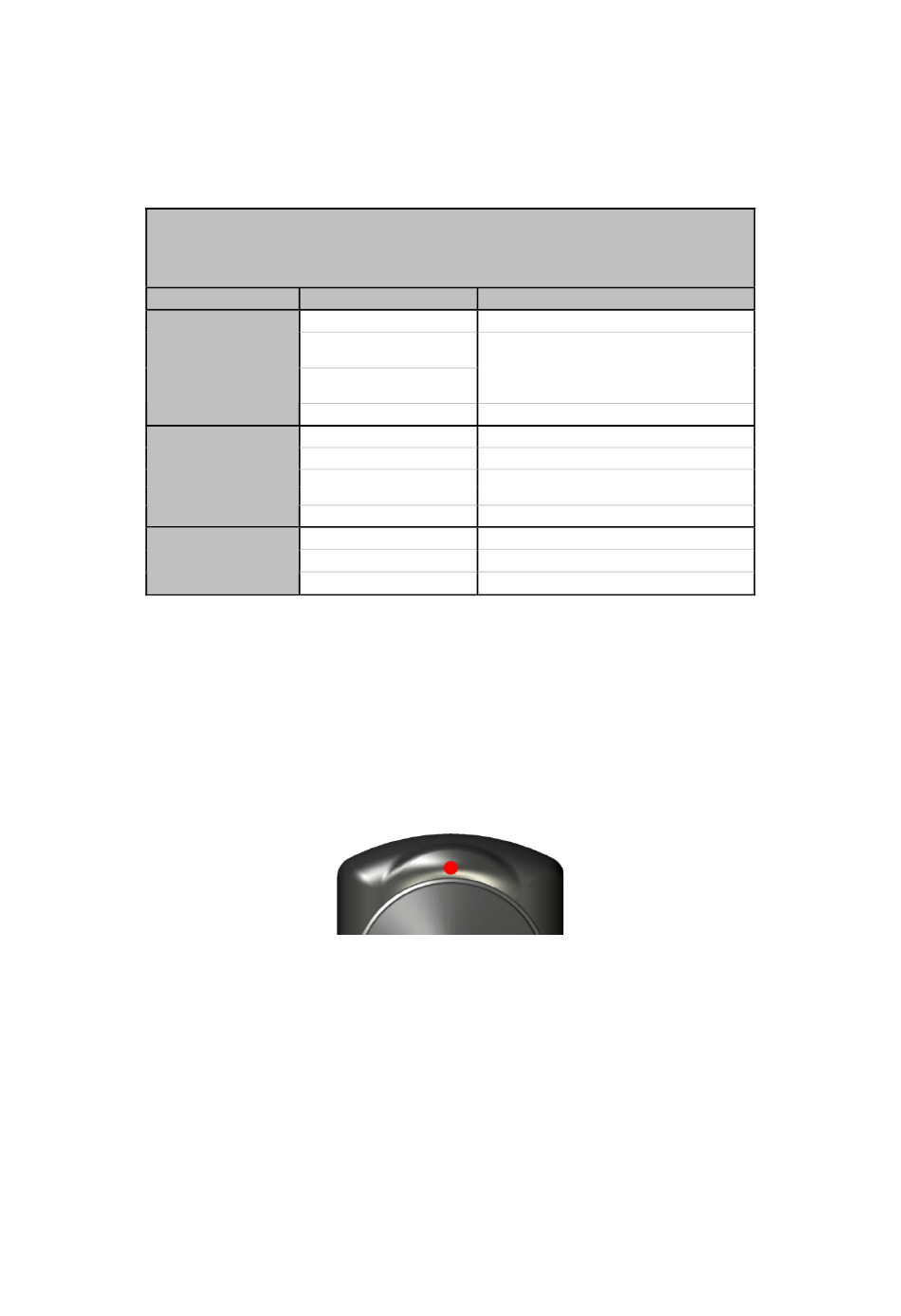

Tableau d'indication d'état
de la manette CJ
Indicateur d'état
Rouge
Impulsion rouge/verte
lente
Impulsion rouge/verte
rapide
Impulsion rouge rapide
Vert
Rouge
Impulsion verte
Orange
Clignotement rouge
1 impulsion rouge
2 impulsions rouges
3 impulsions rouges
État de la manette CJ
Démarrage
Reconfiguration du système
Demande de redémarrage
Manette hors point mort
Activation -> mode de conduite
Aucune activation
Veille
Fonction d'inclinaison active
Conduite impossible
Erreur -> Non étalonné ou testé
Erreur -> Erreur interne
Erreur -> Erreur externe
Page 5 de 19
