12. Tests de terre

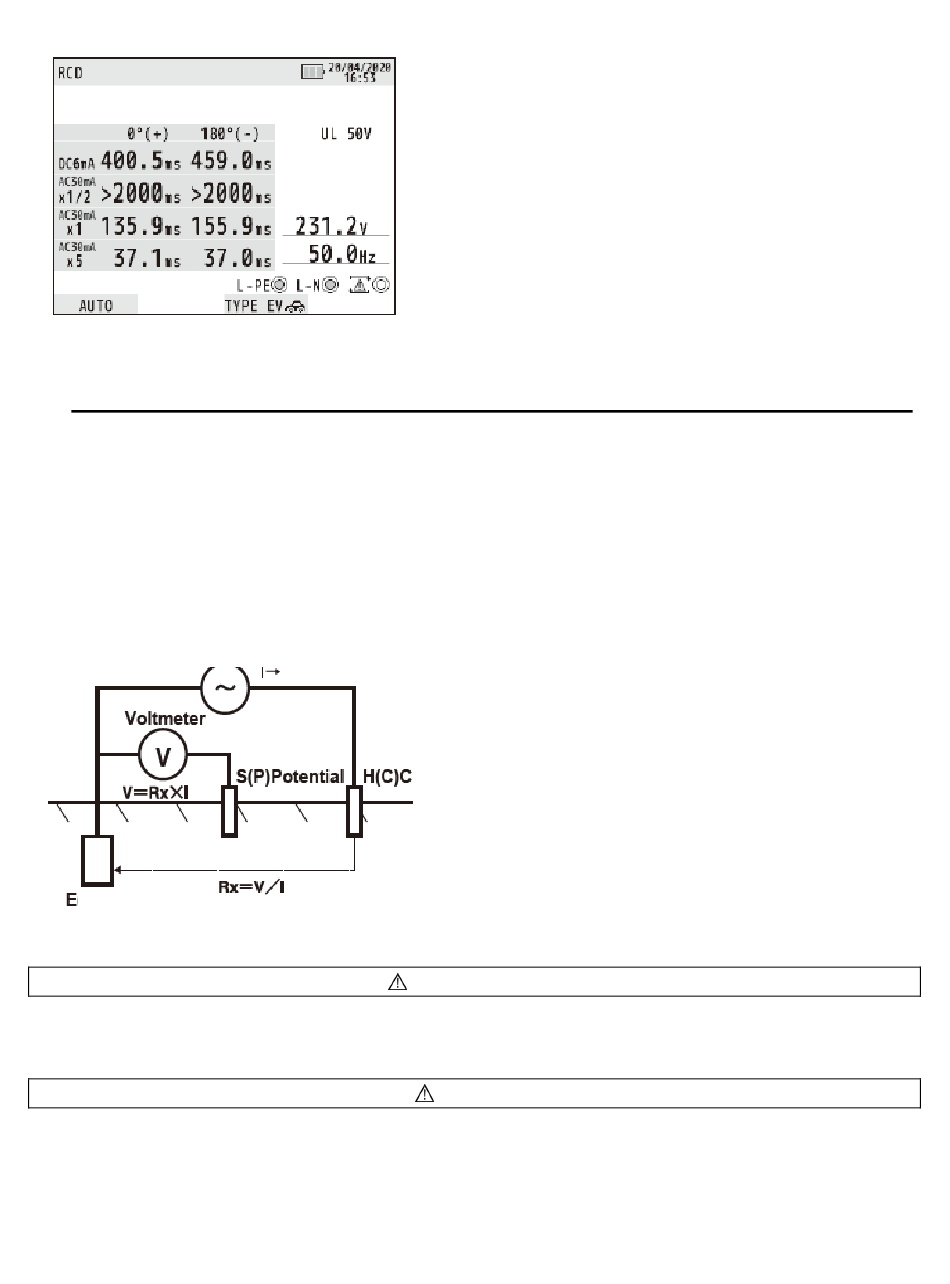

12.1 Principes de mesure de terre
Cette fonction de la terre consiste à tester la distribution de l'énergie
les lignes, le système de câblage interne, les appareils électriques, etc.
Cet instrument fait de la résistance de la terre la mesure avec la méthode de chute
de potentiel, qui est une méthode permettant d'obtenir la valeur de résistance à la
terre Rx en appliquant un courant CA entre l'objet de mesure E (électrode de terre)
et H(C) (électrode de courant), et en déterminant la différence de potentiel V entre
E et S(P) (électrode de potentiel). Rx=V/l
Générateur de courant
(
terre)
Mesure de résistance à la terre
12.2
L'instrument produira une tension maximale d'environ 50V entre les bornes
E-H(C) en fonction de la résistance de terre. Prenez suffisamment de
précautions pour éviter tout risque de choc électrique.
Lorsque vous mesurez la résistance à la terre, n'appliquez pas de tension
entre les bornes de mesure.
12.3 Méthode de mesure pour la terre
Figure 11-10
Figure 12-1
AVERTISSEMENT
ATTENTION
66
