En général, dans les systèmes TT, les DDR doivent être utilisés comme dispositif de
protection et, dans ce cas, Ia est le courant résiduel nominal de fonctionnement
IΔn. Par exemple, dans un système TT protégé par un DDR les valeurs maximales
de Ra sont :
Courant résiduel
nominal lΔn
RA (avec tension de
touche de 50V)
RA (avec tension de
touche de 25V)

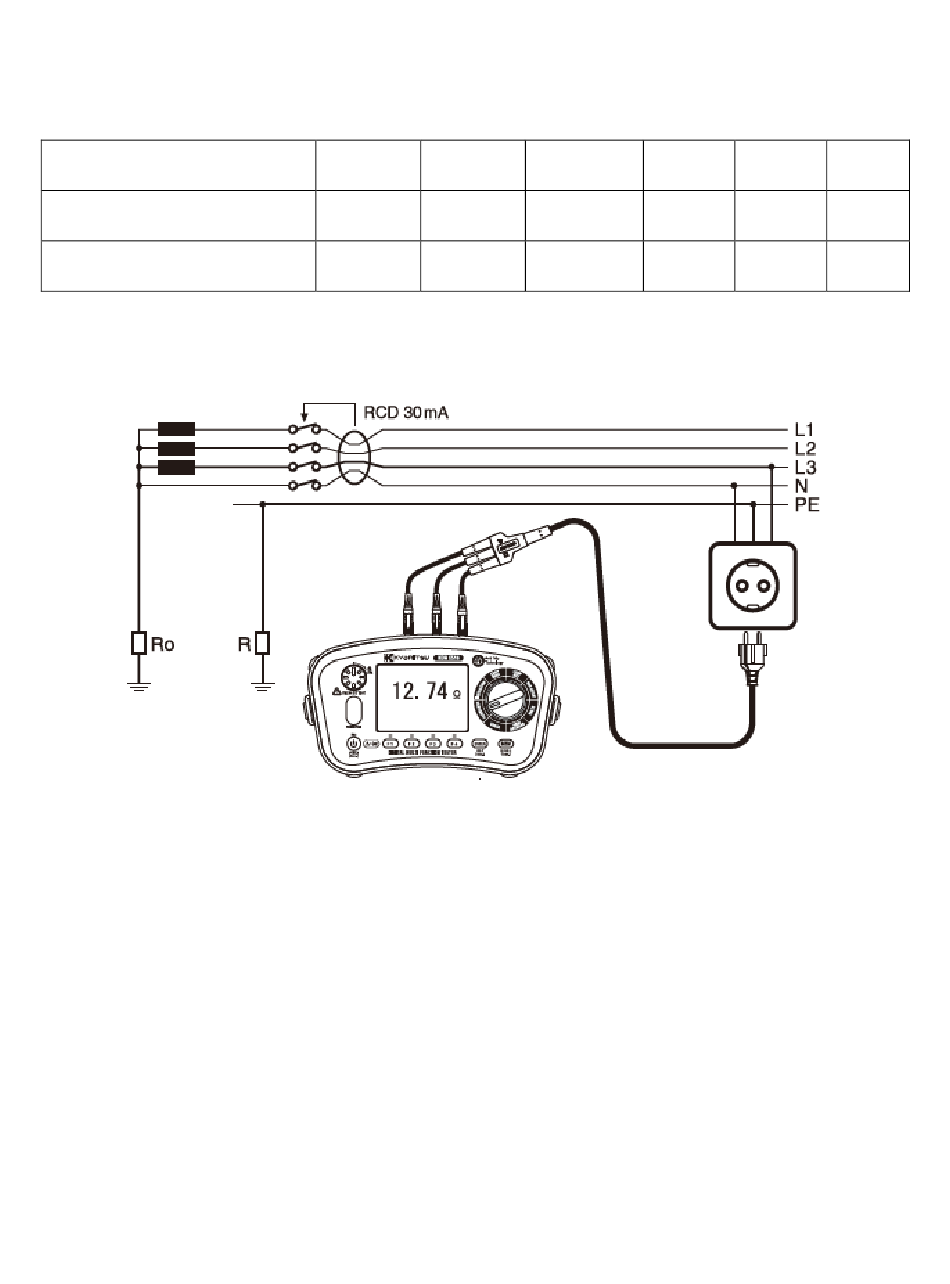

Vous trouverez ci-dessous un exemple pratique de vérification de la protection par
DDR dans un système TT selon la norme internationale CEI 60364.
Dans cet exemple, la valeur maximale autorisée est 1667Ω (DDR=30mA et tension
de contact limite de 50V). L'instrument indique 12,74Ω, donc la condition RA ≤
50/Ia est respectée.
Cependant, étant donné que le DDR est essentiel pour la protection, il doit être
testé (veuillez-vous référer à la section TESTS DDR).
Systèmes TN
Pour les systèmes TN, l'impédance de la boucle de défaut à la terre est la somme
des impédances suivantes.
30 100
1667 500
833 250
Figure 10-2
42
300 500
167 100
83 50
1000 (mA)
50 (Ω)
25 (Ω)
