Si vous testez en courant continu l'isolement d'un fil ou d'un câble isolé par rapport à
la terre, en connectant le pôle négatif de l'alimentation au conducteur et le pôle
positif à la terre, vous obtenez une valeur de mesure plus petite que lorsque vous
connecteriez de manière inverse. Cette méthode s'avère utile pour détecter un
isolement défectueux.
6.3. Mesure de continuité (Tests de résistance)
♦ Vérifiez si le circuit ou l'appareillage est libre de potentiel avant d'entamer la mesure, et ce
selon les instructions sous le point 6.1.
♦ Pour éviter un choc électrique, les mesures peuvent uniquement être effectuées sur un
circuit mort.
♦ N'effectuez pas de mesures lorsque le compartiment des piles n'est pas fermé.
♦ N'appuyez pas sur le bouton de test si l'indicateur de mise sous tension n'est pas allumé
ou si le buzzeur est activé. Cela peut endommager le circuit.
♦ Lorsqu'un circuit complémentaire est connecté parallèlement au circuit sous test,
l'affichage ne sera pas précis.
(1) Positionnez le sélecteur de fonctions sur "AUTO NULL".
(2) Court-circuitez les cordons rouge et noir et appuyez sur le bouton de test. Ensuite
la résistance des cordons sera affichée et mémorisée par le microprocesseur.
(3) Positionnez le sélecteur de fonctions sur " Ω ".
(4) Connectez les cordons au circuit sous test et appuyez ensuite sur le bouton de test.
(5) Lisez la valeur de résistance sur l'afficheur.
♦ Le symbole NULL est affiché lorsque la fonction AUTO NULL est opérationnelle.
♦ La fonction AUTO NULL sera invalidée lorsque l'instrument est débranché.
•

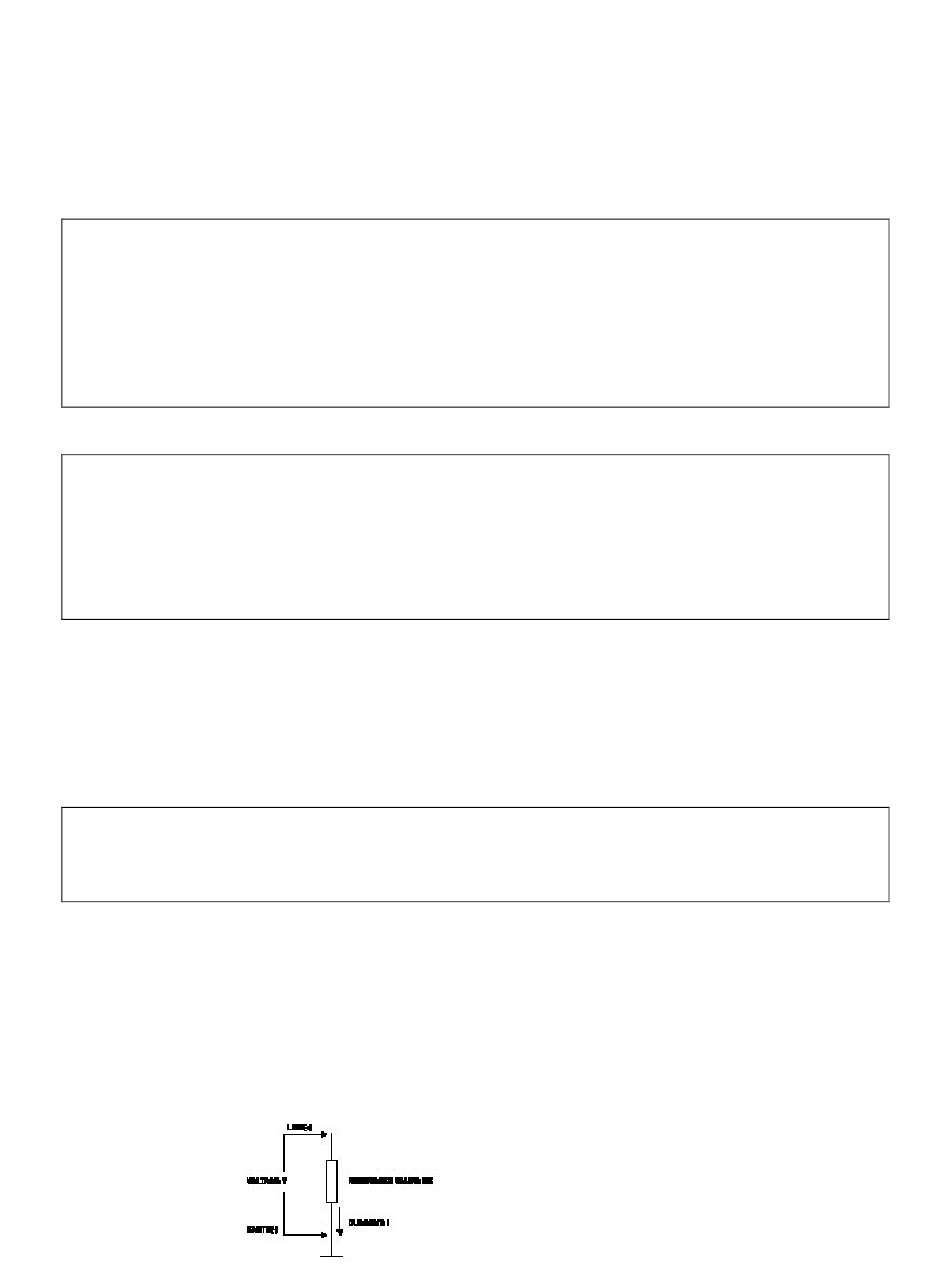

Principe de mesure de continuité (test de résistance)
La valeur de résistance s'obtient en appliquant un certain courant à la résistance
sous test et en mesurant la tension générée sur les deux côtés de la résistance sous
test.
Valeur de résistance = Tension / Courant
RX = V / I
6.4. Mesure continue
DANGER
ATTENTION
11
