- Page 1 MANUEL DE L’UTILISATEUR Traduction du manuel de l‘utilisateur TC 110 E74 Unité de commande électronique...
- Page 2 6.1 Affectation des connecteurs ........14 Jeu de paramètres Pfeiffer Vacuum....... . 15 7.1 Généralités .
- Page 3 A propos de ce manuel Validité Ce manuel de l’utilisateur s'adresse aux clients de la société Pfeiffer Vacuum. Il décrit le fonctionnement du produit et comporte les informations essentielles garantissant sa sé- curité d'utilisation. La description est conforme aux directives européennes. Toutes les informations fournies dans ce manuel de l’utilisateur correspondent au niveau de déve-...
- Page 4 A propos de ce manuel Pictogrammes Interdiction d'action pour éviter tout risque d'accident. Le non respect de cette interdiction peut générer des accidents graves Avertissement contre le danger représenté par le symbole. Obligation d'action pour éviter tout risque d'accident. Le non respect de cette obligation peut générer des accidents graves.
- Page 5 ● Alimentation électrique : L'alimentation électrique de la pompe turbomoléculaire doit répondre aux exigences de double isolation entre la tension d'entrée du secteur et la tension de fonctionnement selon CEI 61010 et CEI 60950. Pfeiffer Vacuum re- commande à cet effet d'utiliser des blocs d’alimentation électrique et accessoires d'origine.
- Page 6 à vérifier la conformité de l'ensemble du système dans l'esprit des direc- tives UE en vigueur, et de la réévaluer en conséquence. ● La commande électronique d'entraînement TC 110 E74 sert à l'exploitation des pompes turbomoléculaires Pfeiffer Vacuum et de leurs accessoires.

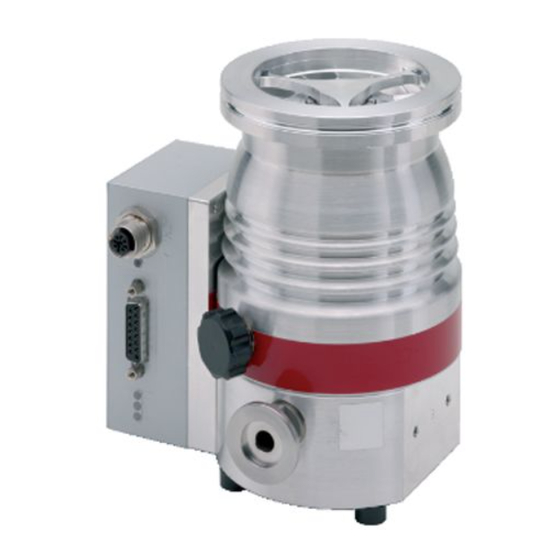

- Page 7 : ● www.tuvdotcom.com ● TUVdotCOM-ID 0000021320 La commande électronique d'entraînement de type TC 110 E74 fait partie intégrante de Caractéristiques du la pompe turbomoléculaire. Elle sert à l'entraînement, à la surveillance, ainsi qu'à la com- produit mande de la pompe dans son ensemble.
- Page 8 Raccord « E74 » Raccord de service « PV.can » Dimensions La commande électronique d’entraînement TC 110 E74 présente contrairement à l’ap- pareil standard TC 110 les dimensions suivantes. Tenir compte des dimensions de montage des pompes turbo différentes par rapport à...
- Page 9 A1 = Refroidissement par air • acc. A2 = Pompe primaire • acc. B1 = Vanne de remise à l'air • acc. B2 = Chauffage Tab. 1: Vue d'ensemble des raccords d'accessoires préréglés en usine sur la TC 110 E74...
- Page 10 Schéma de raccordement Contact load max. 6 mA / contact RS 485 + 24 VDC* RS 485 - n.c. Contact load for accessories per connection: 200 mA max. Fig. 2: Schéma de raccordement et affection de la TC 110 E74...
- Page 11 Entrée +24 V CC / broche 1 Le raccordement électrique à « X3 » se fait à l'aide d'un câble de raccordement issu de la gamme d'accessoires Pfeiffer Vacuum ou mis à disposition par le client sur la broche 1 et la broche 15.
- Page 12 électronique d'entraînement. Les entrées DI1 - DI2 sont af- fectées de fonctions dès le départ usine. Celles-ci sont configurables via l'interface RS- 485 et le jeu de paramètres Pfeiffer Vacuum. Priorité mode distant DI / broche 2 V+ : Le raccord «...
- Page 13 Via la broche 13 et la broche 14 sur le raccord « X3 » de la commande électronique d'en- RS-485 traînement, il est possible de relier respectivement un appareil d'affichage et de com- mande Pfeiffer Vacuum (DCU ou HPU) ou un PC externe. ATTENTION Risque d'électrocution Les mesures d'isolation du système de bus n'ont été...
- Page 14 Raccord "E74" Raccord "E74" Le raccord « E74 » sur la TC 110 E74 doté d'une prise de raccordement à 15 pôles com- prend, outre les signaux définis dans la norme SEMI E74-0301, un signal d'alarme inver- sé. Input signal...
- Page 15 Le jeu de paramètres et l'appareil d'affichage et de commande de Pfeiffer Vacuum Les appareils d'affichage et de commande de Pfeiffer Vacuum DCU affichent un jeu de paramètres de base en usine. En outre, le DCU contient les paramètres, qu’ils ne sont pas inscrit dans la commande électronique d’entraînement.
- Page 16 Jeu de paramètres Pfeiffer Vacuum Ordres de réglage default Affichage Désignation Fonctions Unité min maxi 001 Heating Chauffage 0 = off 1 = on 002 Standby Standby 0 = off 1 = on 004 RUTimeCtrl Surveillance du temps d'accélération...
- Page 17 Jeu de paramètres Pfeiffer Vacuum default Affichage Désignation Fonctions Unité min maxi 055 Cfg AO1 Configuration sortie A01 0 = vitesse réelle 1 = puissance 2 = courant 3 = toujours 0 V 4 = toujours 10 V 6 = valeur de pression 1...
- Page 18 Jeu de paramètres Pfeiffer Vacuum default Affichage Désignation Fonctions Unité min maxi ErrHist7 Historique code erreur, emplacement 7 ErrHist8 Historique code erreur, emplacement 8 ErrHist9 Historique code erreur, emplacement 9 ErrHist10 Historique code erreur, emplacement 10 SetRotSpd Vitesse de consigne (1/min)
- Page 19 Jeu de paramètres Pfeiffer Vacuum Configurer raccords La commande électronique est préconfigurée en usine. Ainsi, la pompe turbomoléculaire est immédiatement prête à fonctionner avec les fonctions les plus nécessaires. En cas d'exigences individuelles, la plupart des raccords de la commande électronique d'entraî- nement peuvent être configurés avec le jeu de paramètres.
- Page 20 1,5 - 8,5 V pour capteur RPT p (hPa) = 10 (U-10,5 V) 1,5 - 8,5 V pour capteur IKT p (hPa) = 10 9 V : dépassement 8 = pilotage vide primaire Signal de vide primaire ; pilotage par Pfeiffer Vacuum Groupes de pompage turbo...
- Page 21 7 = activation du capteur de vide élevé Commande correspond au paramètre [P:041] (unique- ment 0 ou 1) Travail avec le jeu de paramètres Pfeiffer Vacuum La commande électronique d'entraînement est préprogrammée en usine. Ainsi, le fonc- Réglages en usine tionnement parfait et sécurisé...
- Page 22 équilibre s'établisse entre la puissance admissible et la friction du gaz. Pour éviter des variations de vitesse, Pfeiffer Vacuum recommande une fréquence lé- gèrement inférieure en mode Réglage de la vitesse. Régler le paramètre [P:708] sur la valeur souhaitée en %.
- Page 23 Jeu de paramètres Pfeiffer Vacuum [P:017] = 0 [P:701] [P:010] [P:302] Process Fig. 4: Exemple pour Configuration du point de commutation de la vitesse de rotation 1 active Point de commutation de la vitesse de rotation 1 & 2 Régler le paramètre [P:701] sur la valeur souhaitée en %.
- Page 24 Régler le paramètre [P:707] sur la valeur souhaitée en %. Paramètre [P:026] = 1 Demande d'état du paramètre [P:308]/[P:397]. Pfeiffer Vacuum recommande le mode Standby de la pompe turbomoléculaire lors de Standby pauses de processus ou d'exploitation. Lorsque le mode Standby est activé, la com- mande électronique d'entraînement réduit la vitesse de la pompe turbomoléculaire.
- Page 25 Pfeiffer Vacuum recommande le mode intermittent entre 5 et 10 hPa. Un manomètre et une vanne de dosage sont requis pour le réglage des seuils de commutation.
- Page 26 Jeu de paramètres Pfeiffer Vacuum La remise à l'air de la pompe turbomoléculaire est possible après l'interruption de la fonc- Modes de remise à tion « Groupe de pompage ». L'émission de signaux au niveau des sorties configurées l’air s'effectue avec une temporisation fixée à 6 s. Trois modes d'exploitation peuvent être sé- lectionnés pour l'exploitation avec vanne de remise à...
- Page 27 Protocole Pfeiffer Vacuum pour « RS-485 » Protocole Pfeiffer Vacuum pour « RS-485 » Cadre de télégramme Le cadre de télégramme du protocole Pfeiffer Vacuum contient uniquement des signes de code ASCII [32; 127], à l'exception du signe de fin de télégramme . En principe, un maître (p.ex.
- Page 28 Protocole Pfeiffer Vacuum pour « RS-485 » Exemple 2 Ordre de réglage Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ! ASCII Ordre de réglage compris Enclenchez groupe de pompe (paramètre [P:010], adresse d'appareil esclave : « 042 ») ...
- Page 29 Dysfonctionnements Dysfonctionnements Généralités Des dysfonctionnements au niveau de la pompe turbomoléculaire et de la commande électronique d'entraînement entraînent toujours un message d'avertissement ou d'er- reur. Dans les deux cas, un code d'erreur est émis via la commande électronique d'en- traînement. En général, les messages de service sont affichés via les DEL sur la com- mande électronique d'entraînement.
- Page 30 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err006 Erreur de temps d'accélération – Temps d'accélération réglé trop bas Adapter le temps d'accélération aux condi- tions du processus – Fuite de gaz dans le récipient en raison d'un défaut d'étanchéité ou de vannes ...
- Page 31 Dysfonctionnements Code Problème Causes possibles Dépannage d'er- reur Err143 Température excessive pompe de fluide – Refroidissement insuffisant Améliorer le refroidissement Vérifier les conditions d'utilisation d'exploitation Acquittement uniquement pour une vitesse f = 0 Err777 Vitesse nominale non confirmée –...
- Page 32 CE suivantes : ● Compatibilité électromagnétique 2014/30/UE ● Basse tension 2014/35/UE ● Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE TC 110 E74 Normes harmonisées et normes nationales appliquées : DIN EN 61000-3-2 : 2014 DIN EN 61000-3-3 : 2013...
