7 Ensamblar el cortacésped

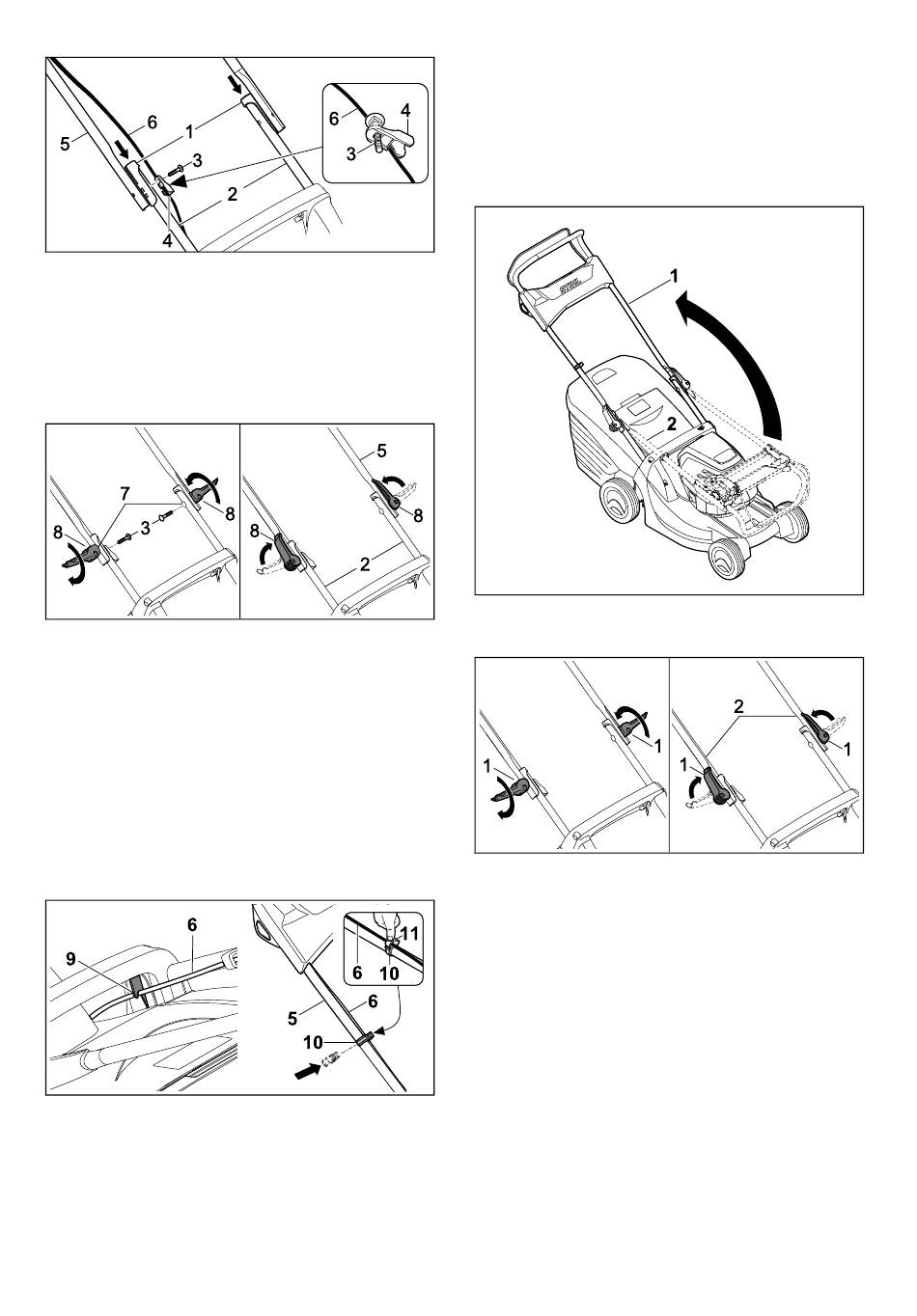

► Encajar los casquillos (1) sobre las partes
inferiores del manillar (2).
► Meter el tornillo (3) por el orificio de la guía de
cables (4).
► Colocar la parte superior del manillar (5) junto
a las partes inferiores de este (2).
► Enganchar la guía de cables (4) al cable (6).
► Meter los tornillos (3) de dentro hacia fuera a
través de los orificios (7).
► Colocar las palancas de ajuste rápido (8)
sobre los tornillos (3) y enroscarlas.
► Cerrar las palancas de ajuste rápido (8)
doblándolas en dirección a la parte superior
del manillar (5).
La parte superior del manillar (5) está unida
firmemente a sus partes inferiores (2), y las
palancas de ajuste rápido (8) están ajustadas
estrechamente a la parte superior del mani‐
llar (5).
► Encajar el cable (6) en el soporte de la empu‐
ñadura (9).
► Encajar el clip de cable (10) en la parte supe‐
rior del manillar (5).
► Colocar el cable (6) en el clip (10).
► Cerrar la lengüeta (11) y hacer que encaje.
El manillar no se tiene que desmontar otra vez.
0478-131-9960-C
All manuals and user guides at all-guides.com
7.2 Desplegar y plegar el manillar
7.2.1 Desplegar el manillar
► Apagar el cortacésped, retirar la llave de
seguridad y sacar la batería.
► Colocar el cortacésped sobre una superficie
llana.
► Desplegar el manillar (1) y prestar atención a
no pillar el cable (2).
► Enroscar las palancas de ajuste rápido (1).
► Cerrar las palancas de ajuste rápido (1)
doblándolas en dirección al manillar (2).
El manillar (2) está unido firmemente al corta‐
césped y las palancas de ajuste rápido (1)
están ajustadas estrechamente al manillar (2).
7.2.2 Plegar el manillar
El manillar puede plegarse para ahorrar espacio
a la hora de transportarlo o guardarlo.
► Apagar el cortacésped, retirar la llave de
seguridad y sacar la batería.
► Colocar el cortacésped sobre una superficie
llana.
