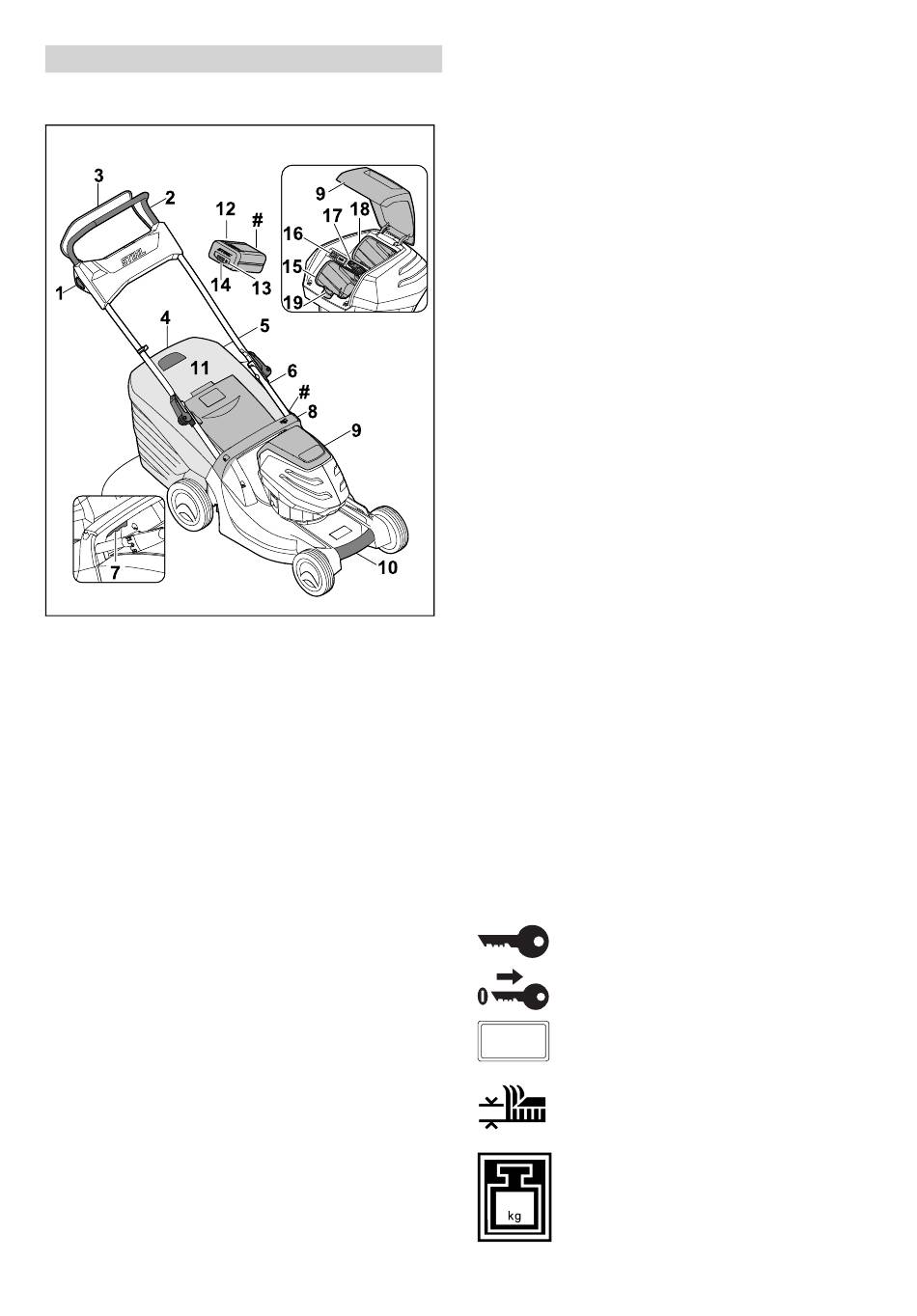

3 Vue d'ensemble
3.1 Tondeuse et batterie
1 Bouton de blocage
Le bouton de blocage active et désactive les
lames en même temps que l'arceau de com‐
mande de tonte.
2 Guidon
Le guidon permet de tenir, de guider et de
transporter la tondeuse.
3 Arceau de commande
L'arceau de commande active et désactive
les lames en même temps que le bouton de
blocage.
4 Témoin du niveau de remplissage
Le témoin du niveau de remplissage indique
le niveau de remplissage du bac de ramas‐
sage.
5 Bac de ramassage
Le bac de ramassage recueille l'herbe cou‐
pée.
6 Volet d'éjection
Le volet d'éjection obture le canal d'éjection.
7 Levier
Le levier permet de régler la hauteur de
coupe.
8 Poignée
La poignée permet de maintenir la tondeuse
lors du réglage de la hauteur de coupe et de
transporter la tondeuse.
44
All manuals and user guides at all-guides.com
9 Volet
Le volet couvre la batterie et la clé de sécu‐
rité.
10 Poignée de transport
La poignée de transport sert à transporter la
tondeuse.
11 Tendeur rapide
Le tendeur rapide serre la partie supérieure
sur la partie inférieure du guidon et sert à
plier le guidon.
12 Batterie
La batterie alimente la tondeuse en énergie.
13 Bouton-poussoir
Le bouton-poussoir active les voyants sur la
batterie.
14 Voyants
Les voyants indiquent le niveau de charge de
la batterie et les dysfonctionnements.
15 Compartiment batterie
Le compartiment batterie accueille la batterie.
16 Compartiment de transport
Le compartiment de transport accueille une
batterie de rechange.
17 Interrupteur ECO
L'interrupteur ECO active et désactive le
mode ECO.
18 Clé de sécurité
La clé de sécurité active la tondeuse.
19 Levier d'arrêt
Le levier d'arrêt maintient la batterie dans le
compartiment batterie.
# Plaque signalétique avec numéro de machine
3.2 Symboles
Les symboles peuvent se trouver sur la tondeuse
et sur la batterie. Ils ont la signification suivante :
Ce symbole représente la clé de sécu‐
rité.
Ce symbole représente le logement de
la clé.
Ce symbole représente l'interrup‐
ECO ECO
teur ECO.
Ce symbole représente la levier de
réglage de la hauteur de coupe.
Ce symbole indique le poids de la ton‐
deuse sans batterie.
XX
3 Vue d'ensemble
