- Page 1 MANUEL D'UTILISATION ET D'ENTRETIEN FS700 B FS800 B ED. 11-2012 INSTRUCTIONS ORIGINALES Doc. 10032018 Ver.
- Page 2 Les descriptions contenues dans cette publication ne sont pas contractuelles. La société se réserve donc le droit d'apporter à tout moment d'éventuelles modifications aux organes, détails et fournitures d'accessoires qu'elle jugera nécessaires pour l'amélioration du produit ou pour toute autre exigence de type technique ou commercial.
- Page 3 7 COMPOSANTS AVANT GAUCHES DE LA PALETTE ............................10 8 COMPOSANTS ARRIÈRE DE LA PALETTE..............................10 9 COMPOSANTS LATÉRAUX MACHINE................................11 10 PIÈCES ARRIÈRES DE LA MACHINE (FS700 B)............................11 11 COMPOSANTS AVANT DE LA MACHINE..............................11 12 TYPE DE BATTERIE ....................................11 13 ENTRETIEN ET ÉLIMINATION DE LA BATTERIE............................
- Page 4 39 FUSIBLES ÉLECTRIQUES ET PROTECTIONS THERMIQUES ........................33 40 LA MACHINE NE NETTOIE PAS CORRECTEMENT............................33 41 LA MACHINE SOULÈVE DE LA POUSSIÈRE DURANT SON EMPLOI ......................33 42 BRUIT EXCESSIF OU ANORMAL DE LA BROSSE CENTRALE ........................33 43 BRUIT EXCESSIF OU ANORMAL DE LA BROSSE LATÉRALE ........................33 ÉLIMINATION.......................................34 CHOIX ET UTILISATION DES BROSSES..............................35 DÉCLARATION DE CONFORMITÉ...

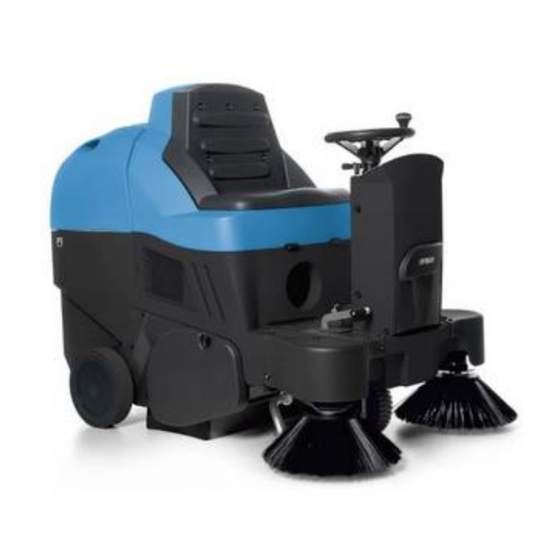

- Page 5 Caractéristiques techniques Les FS700 et FS800 sont des balayeuses avec un opérateur à bord, électriques (alimentées par une batterie à traction) ou à explosion (alimentée par un moteur endothermique), destinée au nettoyage de surfaces tant externes qu'internes, avec des sols carrelés, en ciment ou...
- Page 6 SYMBOLES SUR LA MACHINE Symbole de l'interrupteur général (interrupteur à clé) Il est utilisé sur le tableau de bord pour identifier la position de l'interrupteur à clé de la machine sur marche (I) ou arrêt (O) Symbole de charge électrique des batteries Symbole du moteur d'aspiration Il est utilisé...
- Page 7 SYMBOLES SUR LA MACHINE Symbole de défense de marcher Il est utilisé pour indiquer la zone de la machine sur laquelle il est interdit de marcher Symbole de déplacement de la brosse centrale et de la/des brosse/s latérale/s (position de repos) Il est utilisé...
- Page 8 RÈGLES GÉNÉRALES DE SÉCURITÉ Les règles indiquées ci-dessous doivent être respectées scrupuleusement pour éviter toute lésion à l'opérateur et tout dommage à la machine. AVERTISSEMENT : • Lire avec attention les étiquettes sur la machine. Ne jamais les recouvrir et les remplacer immédiatement en cas de détérioration. •...
- Page 9 à fourches. IL EST INTERDIT d'empiler les emballages. La masse globale de la machine avec l'emballage est de 320 kg (version FS700 sans batteries) La masse globale de la machine avec l'emballage est de 350 kg (version FS800 sans batteries)
- Page 10 PREPARATION DE LA MACHINE Sélecteur à trois positions de commande de levage-descente du bac de ramassage : • position avant du bac de ramassage en phase de montée • position intermédiaire de manipulation du bac de ramassage non active • position arrière du bac de ramassage en phase de descente Sélecteur à...
- Page 11 14. Clignotant (en option) 15. Poignée de levage du carter arrière 16. Carter de protection du compartiment porte-objets 10. PIÈCES ARRIÈRES DE LA MACHINE (FS700 B) Les composants arrière de la machine s'identifient comme suit : 17. Crochet de fixation du carter arrière 18.
- Page 12 PREPARATION DE LA MACHINE ATTENTION : II est conseillé de toujours porter des gants de protection pour éviter des lésions graves aux mains. ATTENTION : II est conseillé de soulever et manutentionner les batteries exclusivement à l'aide de moyens de levage et de transport aptes à leur poids et leurs dimensions MONTAGE DES BATTERIES DANS LA MACHINE Les batteries doivent être logées dans le compartiment spécialement prévu, situé...
- Page 13 PREPARATION DE LA MACHINE 15. BRANCHEMENT DES BATTERIES ET DU CONNECTEUR DES BATTERIES 1. Brancher en série les batteries sur les pôles « + » et « - » en utilisant les câbles (3) fournis de série 2. Brancher le câble du connecteur des batteries (1) sur les pôles « + » et « - » pour obtenir une tension de 24 V aux bornes 3.
- Page 14 PREPARATION DE LA MACHINE ATTENTION : Danger d'émanation de gaz et de fuite de liquides corrosifs. ATTENTION : Danger d'incendie : ne pas s'approcher avec de flammes nues 17. CONNEXION DU CHARGEUR DE BATTERIE (VERSIONS AVEC CB) Pour ne pas provoquer de dommages permanents aux batteries, il faut éviter leur décharge totale. Les recharger dès l'apparition du signal indiquant un faible niveau de charge.
- Page 15 PREPARATION DE LA MACHINE ATTENTION : Ne pas laisser la batterie complètement déchargée si la machine n'est pas utilisée. ATTENTION : Pour effectuer la recharge quotidienne des batteries, il faut suivre scrupuleusement les indications fournies par le fabricant ou distributeur. Toutes les opérations d'installation et d'entretien doivent être exécutées par du personnel spécialisé.
- Page 16 PREPARATION DE LA MACHINE 21. MONTAGE DE LA BROSSE LATÉRALE Vérifier si le frein de stationnement est engagé, autrement l'engager. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour. Soulever le bras de support de la brosse latérale en tournant le levier droit (1) dans le sens inverse des aiguilles d'une montre.
- Page 17 EMPLOI DE LA MACHINE 24. PREPARATION A L'EMPLOI DE LA MACHINE Vérifier si le bac à déchets est vide, autrement le vider complètement Vérifier que le bac de ramassage est en position d'utilisation, dans le cas contraire, le placer correctement Vérifier si le frein de stationnement est engagé, autrement l'engager Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé...
- Page 18 EMPLOI DE LA MACHINE En présence de déchets volumineux, appuyer sur la pédale de levage des flaps avant (8) pour que ceux- ci soient ramassés par la brosse centrale. ATTENTION ! Ne maintenir la pédale longtemps pressée. Pour avoir une bonne aspiration, nettoyer le filtre toutes les 10 minutes environ et toujours avant de vidanger le bac à...
- Page 19 EMPLOI DE LA MACHINE ATTENTION ! Maintenir le commutateur (3) pressé pendant un temps inférieur à dix secondes. Répéter l'opération deux ou trois fois. ATTENTION : Avant d'effectuer tout type d'entretien, enlever les clés du tableau de bord et débrancher le connecteur des batteries de la machine. 6.
- Page 20 EMPLOI DE LA MACHINE 5. Desserrer le frein de stationnement 6. Amener la machine à proximité du conteneur à déchets préparé pour le déchargement 7. Arrêter la machine et tirer le frein de stationnement ATTENTION ! Bien calculer la distance entre la machine et le conteneur à déchets, en tenant compte du rayon de rotation qu'effectue le bac de ramassage pendant sa manipulation.
- Page 21 À LA FIN DU TRAVAIL 27. À LA FIN DU TRAVAIL (VERSIONS AVEC VIDAGE MANUEL DU BAC DE RAMASSAGE) À la fin du travail et avant tout type d'entretien, réaliser les opérations suivantes : 1. Amener la machine à l'endroit prévu pour le déchargement 2.
- Page 22 À LA FIN DU TRAVAIL À LA FIN DU TRAVAIL (VERSIONS AVEC VIDAGE AUTOMATIQUE DU BAC DE RAMASSAGE) À la fin du travail et avant tout type d'entretien, réaliser les opérations suivantes : 1. Amener la machine à l'endroit prévu pour la vidange 2.
- Page 23 À LA FIN DU TRAVAIL 18. Appuyer en arrière sur l'interrupteur (4) et sur l'interrupteur (5), jusqu'à ce que le bac de ramassage soit retourné en position de travail ATTENTION ! Si le bac de ramassage n'est pas dans la bonne position, la machine ne fonctionnera pas de manière optimale.
- Page 24 ENTRETIEN JOURNALIER EFFECTUER TOUTES LES OPÉRATIONS D'ENTRETIEN DANS L'ORDRE INDIQUÉ 29. NETTOYAGE DE LA BROSSE CENTRALE Pour nettoyer la brosse centrale, réaliser les opérations suivantes : 1. Serrer le frein de stationnement. 2. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour.
- Page 25 ENTRETIEN JOURNALIER 13. Remonter l'ensemble. ATTENTION : La brosse est bien montée quand, vue du haut, la partie supérieure forme un V inversé (voir l'image) 30. NETTOYAGE DE LA BROSSE LATÉRALE Pour nettoyer la brosse latérale, réaliser les opérations suivantes : 1.
- Page 26 ENTRETIEN HEBDOMADAIRE 31. NETTOYAGE DU FILTRE À PANNEAU (VERSIONS AVEC FP) En cas d'aspiration insuffisante, il faut contrôler si le filtre d'aspiration est obstrué. Le cas échéant, le nettoyer sous un jet d'air comme suit : 1. Serrer le frein de stationnement. 2.
- Page 27 ENTRETIEN HEBDOMADAIRE 32. NETTOYAGE DU FILTRE EN TISSU (VERSIONS AVEC FS) En cas d'aspiration insuffisante, il faut contrôler si le filtre d'aspiration est obstrué. Le cas échéant, le nettoyer sous un jet d'air comme suit : 1. Serrer le frein de stationnement. 2.
- Page 28 ENTRETIEN HEBDOMADAIRE 33. NETTOYAGE DU BAC DE RAMASSAGE (VERSIONS AVEC VIDAGE MANUEL DU BAC DE RAMASSAGE) Une fois par semaine, il faut nettoyer le bac de ramassage des déchets comme suit : 1. Serrer le frein de stationnement. 2. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour.
- Page 29 ENTRETIEN HEBDOMADAIRE 35. RÉGLAGE DE LA BROSSE LATÉRALE Si la brosse latérale n'achemine pas la saleté correctement vers le centre de la machine, il faut régler sa hauteur au sol comme suit : 1. Serrer le frein de stationnement. 2. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour.
- Page 30 ENTRETIEN HEBDOMADAIRE 9. Avec l'outil approprié, serrer le contre-écrou (5). ATTENTION : Cette opération doit être effectuée en portant des gants pour éviter le contact avec des substances dangereuses. 10. Avec l'outil approprié, monter le carter de la brosse latérale (4) et serrer les vis (3) ATTENTION : Cette opération doit être effectuée en portant des gants pour éviter le contact avec des substances dangereuses.
- Page 31 ENTRETIEN EXTRAORDINAIRE 36. REMPLACEMENT DE LA BROSSE CENTRALE Si la brosse centrale est usée, la machine ne fonctionnera pas correctement. Dans ce cas, agir de la façon suivante pour la remplacer : 1. Serrer le frein de stationnement. 2. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour.
- Page 32 ENTRETIEN EXTRAORDINAIRE 37. REMPLACEMENT DE LA BROSSE LATÉRALE Si la brosse centrale est usée, la machine ne fonctionnera pas correctement. Dans ce cas, agir de la façon suivante pour la remplacer : 1. Serrer le frein de stationnement. 2. Vérifier si l'interrupteur général de la machine est sur 0/OFF, autrement tourner la clé à gauche d'un quart de tour.
- Page 33 CONTRÔLE DU FONCTIONNEMENT 38. LA MACHINE NE DÉMARRE PAS Contrôler si le connecteur est branché sur les batteries Contrôler si l'interrupteur à clé est sur ON/I Vérifier si les batteries sont chargées 39. FUSIBLES ÉLECTRIQUES ET PROTECTIONS THERMIQUES En plus du fusible général de 80 A, la machine est équipée de fusibles de sécurité à rétablissement automatique, situés sur les cartes dans l'installation électrique, qui interrompent la tension du moteur des brosses et du moteur d'aspiration quand la machine dépasse la charge prédéfinie.
