ü Les touoies sont sécurisées contre la torsion,
„ Mettre le tracteur en marche.
„ Actionner l'appareil de commande à simple effet (1+) jusqu'à ce que les bras de flèche
soient relevés en position de tournière.
„ Actionner l'appareil de commande à double effet (2+) ou (2-) jusqu'à ce que la flèche
d'affichage (4) se trouve dans la zone du symbole
„ Pour décharger les butées (1), amener l'appareil de commande à simple effet (1+) en
position flottante.
„ Pour relever les butées (1), tirer sur le câble de commande (2) et le maintenir sous tension.
„ Actionner l'appareil de commande à simple effet (1+) jusqu'à ce que les bras de flèche
soient relevés en position de transport.
„ Relâcher le câble de commande (2).
KS000-120
„ Afin de garantir une hauteur de transport inférieure à 4 m, rentrer la largeur de travail/
largeur d'andain jusqu'à la butée avec l'appareil de commande à double effet (2-).
Æ Les flèches d'affichage (4) se trouvent respectivement sur le bras de flèche juste avant la
vis supérieure.
„ Effectuer un contrôle visuel au niveau des flèches d'affichage pour vérifier que les bras de
flèche sont rentrés jusqu'au même point.
„ Amener l'appareil de commande à simple effet (1+) en position flottante.
„ Amener tous les appareils de commande hydrauliques en position neutre.
Pour la version « Relevage hydraulique d'une seule toupie »
3
KS000-124
ü Les étriers de protection sont en position de transport,
Swadro TC 880
Notice d'utilisation originale 150000296_09_fr

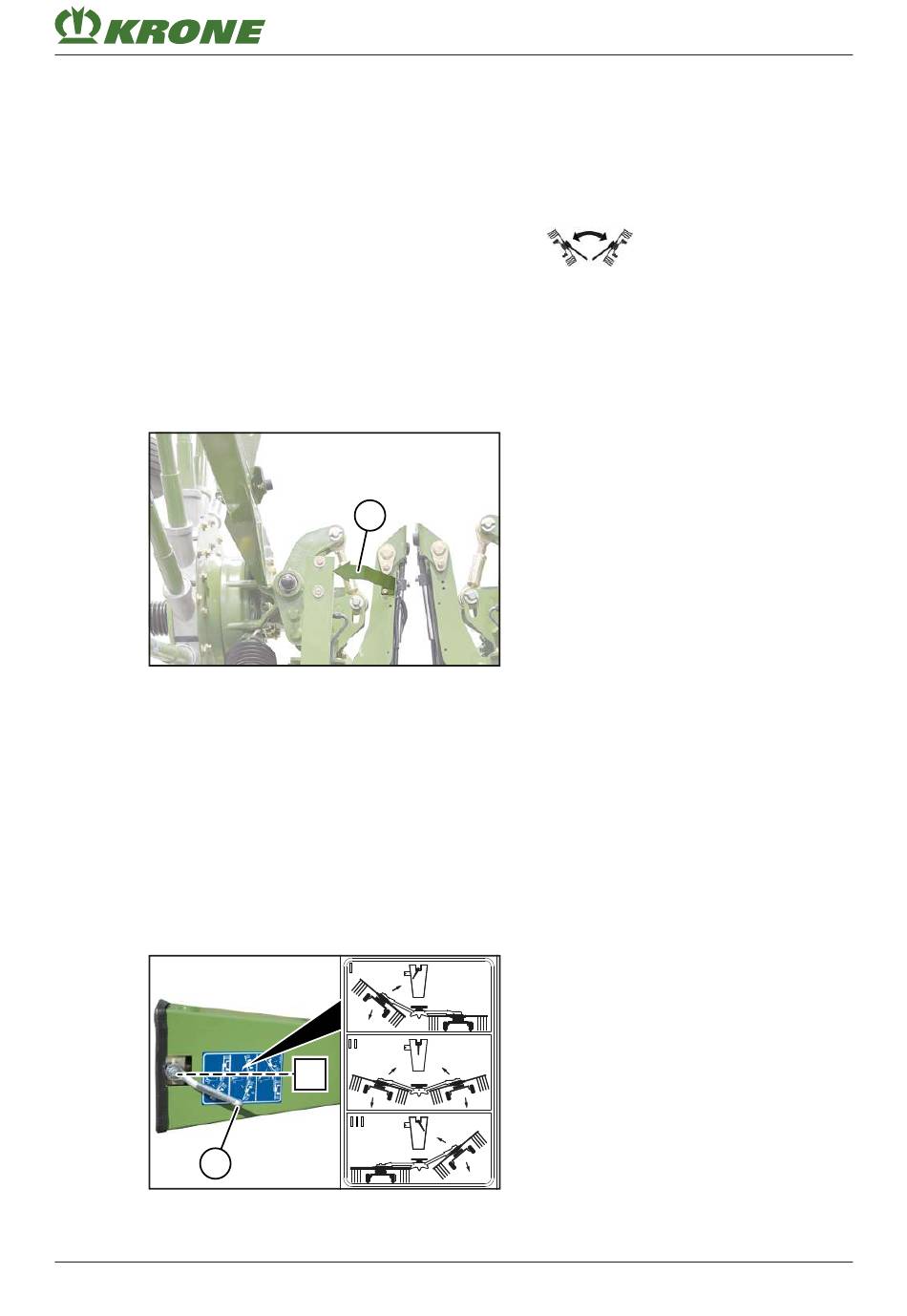

Relèvement des bras de flèche en position de transport
4
I
I I
II
I I I
voir
Page 74.
.
voir Page 76
Commande
8
8.6
69
