5
Éléments de commande et d'affichage
5.1
Appareils de commande hydrauliques du tracteur
5
Éléments de commande et d'affichage
5.1
Appareils de commande hydrauliques du tracteur

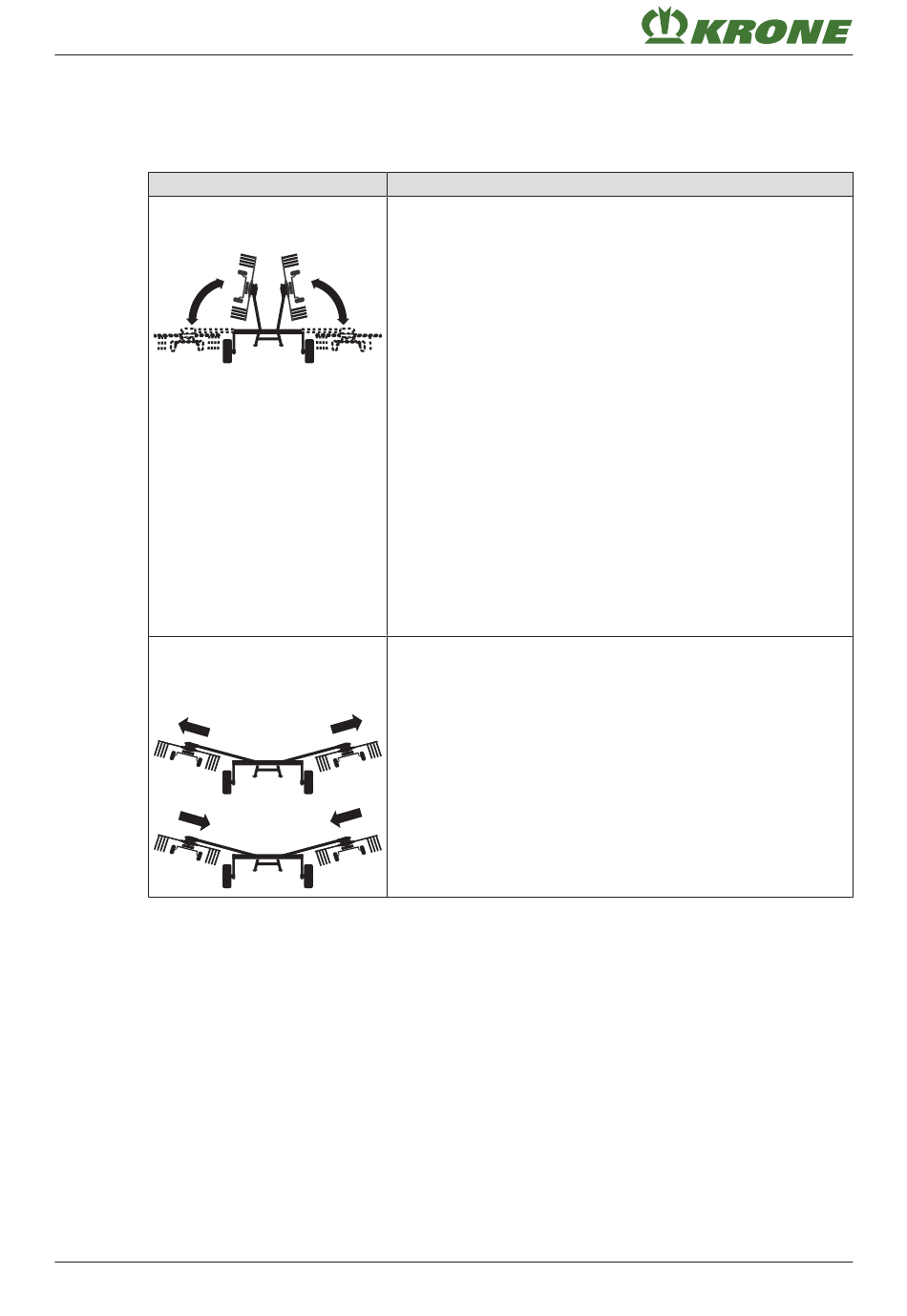

Désignation
Appareil de commande à
simple effet (rouge 1+)
Appareil de commande à
double effet (bleu 2+/bleu
2-)
42
Fonctionnement
De la position de transport en position de travail :
„ Afin d'abaisser la machine de la position de transport en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
Position de tournière :
„ Pour relever la machine de la position de travail en position
de tournière, actionner l'appareil de commande à simple
effet (rouge 1+).
„ Afin d'abaisser la machine de la position de tournière en
position de travail, amener l'appareil de commande à
simple effet (rouge 1+) en position flottante.
De la position de travail en position de transport :
„ Désactiver l'entraînement de la prise de force.
„ Tirer sur le câble de commande et le maintenir sous
tension.
„ Pour relever la machine de la position de travail en position
de transport, actionner l'appareil de commande à simple
effet (rouge 1+).
Augmentation de la largeur de travail/largeur d'an-
dain :
„ Pour augmenter la largeur de travail/largeur d'andain,
actionner l'appareil de commande à double effet (bleu 2+).
Réduction de la largeur de travail/largeur d'andain :
„ Pour réduire la largeur de travail/largeur d'andain, actionner
l'appareil de commande à double effet (bleu 2-).
Notice d'utilisation originale 150000296_09_fr
Swadro TC 880
