Désignation
3 Commutateur à bascule
5.4

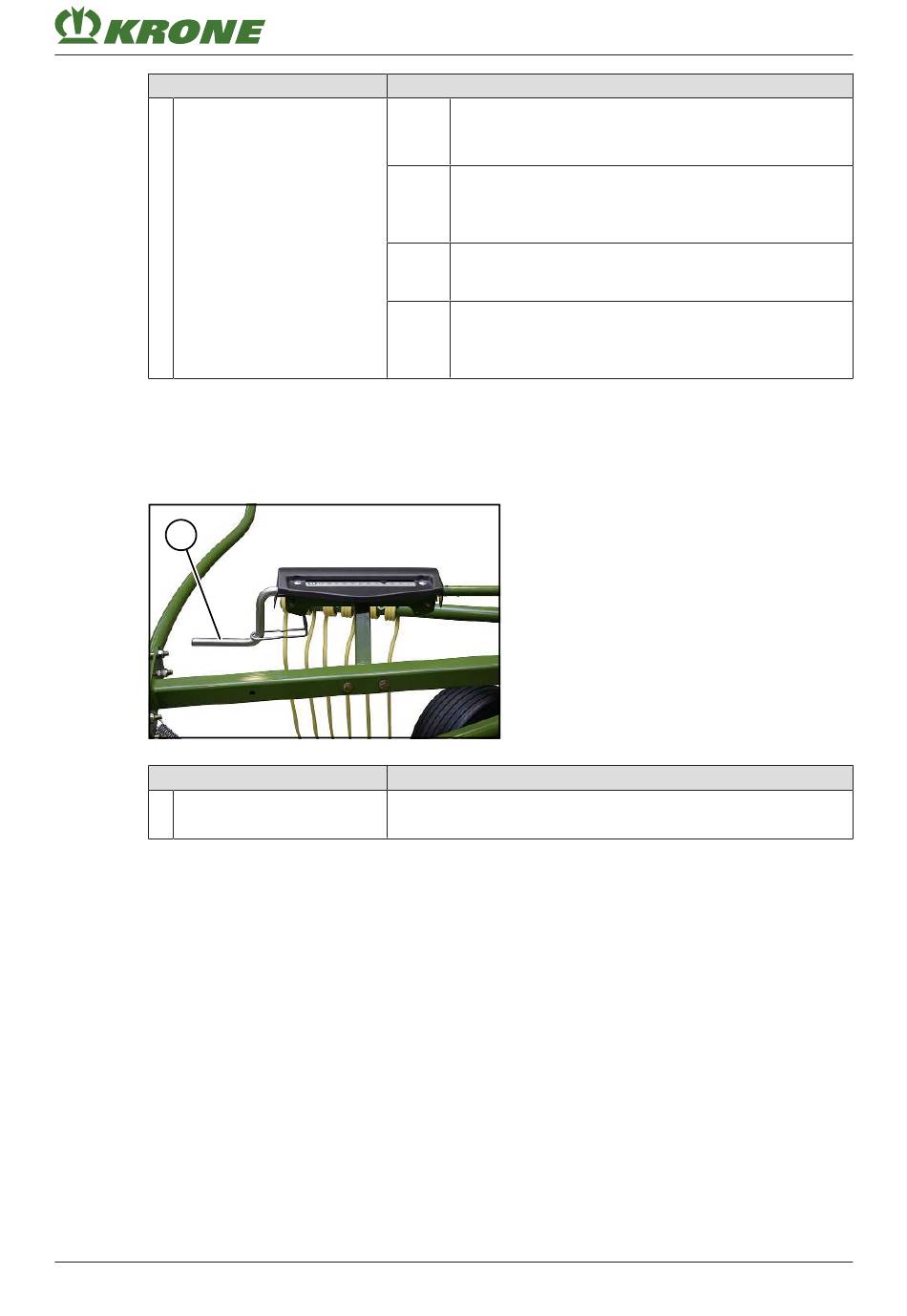

Manivelle
Pour la version « Réglage mécanique de la hauteur des toupies »
1
KS000-415
Désignation
1 Manivelle
Swadro TC 880
Notice d'utilisation originale 150000296_09_fr
Éléments de commande et d'affichage
Fonction
Sélectionne la toupie devant être relevée ou abais-
sée. Le mouvement à proprement parler est produit
par l'appareil de commande à simple effet.
(I)
Relevage d'une seule toupie, toupie gauche :
La toupie droite reste dans sa position. La toupie
gauche est relevée ou abaissée.
(II)
Relevage de deux toupies :
Les deux toupies sont relevées ou abaissées.
(III)
Relevage d'une seule toupie, toupie droite :
La toupie gauche reste dans sa position. La toupie
droite est relevée ou abaissée.
Fonction
Augmenter ou diminuer la hauteur de travail des dents de tou-
pie
5
Manivelle
5.4
45
