MAGIC

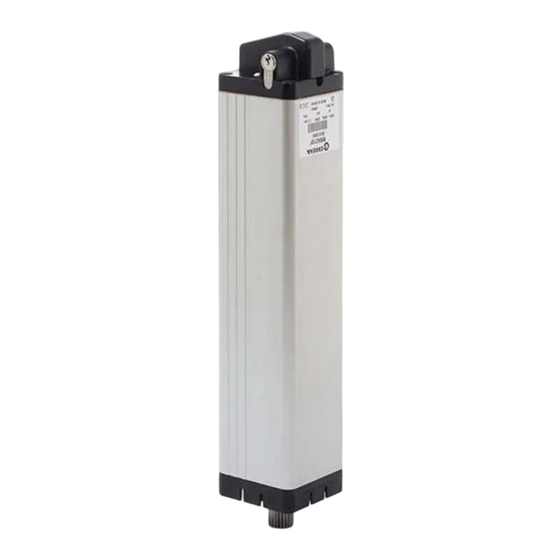

ACCIONADOR ELECTROMECÁNICO INTEGRADO PARA PUERTAS BATIENTES
MANUAL DEL INSTALADOR
INTEGRATED IN-POST ELECTROMECHANICAL OPERATOR FOR SWING GATES
INSTALLER´S MANUAL
ACTIONNEUR ÉLECTROMÉCANIQUE INTÉGRÉ POUR PORTES BATTANTES
MANUEL DE L'INSTALLATEUR
ACCIONADOR ELECTROMECÂNICO INTEGRADO PARA PORTAS BATENTE
MANUAL DO INSTALADOR
EINGEBAUTER ELEKTROMECHANISCHER ANTRIEB FÜR FLÜGELTORE
INSTALLATEUR-BEDIENUNGSANLEITUNG
www.erreka.com
Publicité
Manuels Connexes pour Erreka MAGIC Serie
Sommaire des Matières pour Erreka MAGIC Serie
- Page 1 ACCIONADOR ELECTROMECÁNICO INTEGRADO PARA PUERTAS BATIENTES MANUAL DEL INSTALADOR INTEGRATED IN-POST ELECTROMECHANICAL OPERATOR FOR SWING GATES INSTALLER´S MANUAL ACTIONNEUR ÉLECTROMÉCANIQUE INTÉGRÉ POUR PORTES BATTANTES MANUEL DE L'INSTALLATEUR ACCIONADOR ELECTROMECÂNICO INTEGRADO PARA PORTAS BATENTE MANUAL DO INSTALADOR EINGEBAUTER ELEKTROMECHANISCHER ANTRIEB FÜR FLÜGELTORE INSTALLATEUR-BEDIENUNGSANLEITUNG www.erreka.com...
- Page 3 SOMMAIRE Français Indications générales de sécurité Symboles utilisés dans ce manuel______________________________ 42 Importance de ce manuel ____________________________________ 42 Usage prévu _______________________________________________ 42 Qualification de l’installateur _________________________________ 42 Éléments de sécurité de l'automatisme _________________________ 42 Description du produit Éléments de l’installation complète ____________________________ 43 Caractéristiques générales de l'actionneur ______________________ 44 Parties principales de l'actionneur _____________________________ 44 Caractéristiques techniques de l'actionneur _____________________ 45...
- Page 4 éléments qui doivent être achetés séparément. sécurité. La sécurité de l'installation complète dépend de tous Pour plus d’information, consultez “1 Éléments de les éléments installés. Pour un fonctionnement l’installation complète” à la page 43. optimal, n'installez que des composants Erreka. Manuel d'installation...
- Page 5 Câble coaxial 50 (RG-58/U) *REMARQUE : l'installation électrique de l'actionneur peut être réalisée correctement et simplement avec le câble AYCY8 qu'ERREKA peut fournir par mètres. Ce câble présente les caractéristiques 4x1mm +2x1mm ((2x0,5mm )) et il a été spécialement conçu pour cet usage.
- Page 6 à 1,8m. L´actionneur MAGIC permet une ouverture de 180º. Les modèles MAS210F et MAS250F incorporent un Cet actionneur, avec son armoire de commande Erreka encodeur en plus du frein. correspondante, permet d´implanter un système de ralentissement, de façon que la vitesse se réduise à...
- Page 7 DESCRIPTION DU PRODUIT CARACTÉRISTIQUES TECHNIQUES DE L'ACTIONNEUR Modèle MA210 MA210F MAS210F MA250 MA250F MAS250F Alimentation (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 Intensité (A) Puissance consommée (W) Condensateur (μF) Degré de protection (IP) Couple disponible (Nm) Vitesse de sortie (rpm) 1,33 1,33 1,33...
- Page 8 • Le blocage est effectué en tournant à nouveau la clé de 120º dans le sens contraire au mur. A244A1 DÉCLARATION DE CONFORMITÉ Erreka Automatismos déclare que l´actionneur L´actionneur électromécanique MAGIC respecte la électromécanique MAGIC a été conçu pour être réglementation de sécurité d'après les normes et incorporé...
- Page 9 DÉBALLAGE ET CONTENU Français DÉBALLAGE 1 Ouvrez le paquet et sortez le contenu de l'intérieur. 2 Vérifiez le contenu des paquets (voir figure suivante). Éliminez l’emballage tout en respectant l’environnement, en utilisant les containers de Si vous observez qu'il manque une pièce ou qu'il recyclage.
- Page 10 INSTALLATION OUTILS NÉCESSAIRES Jeu de tournevis Mètre Clés fixes (13mm et 17mm) Clé allen 5mm Crayon pour marquer Perceuse électrique et mèches Utilisez la perceuse électrique selon la notice. Niveau MATÉRIAUX NÉCESSAIRES Vis de fixation de la plaque de base et de l´angle au mur Graisse lubrification (graisse de lithium ou graphite) CONDITIONS ET VÉRIFICATIONS PRÉALABLES Conditions initiales de la porte...
- Page 11 INSTALLATION INSTALLATION DE L'ACTIONNEUR Cotes et positions de montage 110mm 85mm 57mm Pour des raisons de sécurité : A>25mm (B>45mm) 670mm 96mm 78mm 174mm 130mm M249A1 M249D1 Fig. 4 Position de montage du cadre et de l´actionneur intégré Actionneur électromécanique intégré...
- Page 12 INSTALLATION Dimensions du cadre =100mm Cote A : Dimension extérieure du cadre : 100mm Cote B : Dimension intérieure du cadre : 100 x 100 x 3 M249C Patron pour faire les orifices Orifices pour la fixation du capot supérieur du profil Orifices pour la fermeture Orifices de fixation du moteur...
- Page 13 INSTALLATION Séquence Placez la plaque de base 1 Marquez les points (1) à perforer. Avant de marquer la position des trous, assurez- vous de respecter les positions de montage (voir “Fig. 4 Position de montage du cadre et de l´actionneur intégré”).
- Page 14 INSTALLATION Réalisez les orifices de fixation de la ferrure 1 Placez le patron (1) fourni à côté de l´actionneur en faisant coïncider le bord inférieur du patron avec la base du cadre (2) sur le côté intérieur de la porte. 2 Percez les orifices (3) où...
- Page 15 INSTALLATION Placez l´actionneur 1 Placez la plaque d´adaptation (1) (seulement s´il s´agit d´une porte en fer) sur l´actionneur (2). 2 Introduisez l´actionneur (2) dans le creux du cadre (3). P249E1 3 Fixez l’actionneur (1) au cadre (2) avec les vis (3), mais ne les serrez pas encore.
- Page 16 INSTALLATION Placez la base du profil 1 Montez le capot inférieur (1) au cadre du portail. 2 Serrer les vis de fixation (3) et (4). 3 Placez l'ensemble (M) sur la plaque base (5), en accouplant correctement la roued'entraînement (2). P05G1 Placez le support supérieur du profil 1 Avec le joint (T) correctement placé, fixez le capot...
- Page 17 INSTALLATION Placez l´angle sur le mur 1 Marquez les points (1) à perforer sur le pilier. Avant de marquer la position des trous, assurez- vous de respecter les positions de montage (voir “Fig. 4 Position de montage du cadre et de l´actionneur intégré”).
- Page 18 INSTALLATION Connexion générale avec l'armoire VIVO-M203 ou VIVO-M204 VIVO-M203, VIVO-M203, VIVO-M204: VIVO-M204: VIVO-M203M, VIVO-M203M, VIVO-M204M: VIVO-M204M: A1, A2 : actionneurs condensateurs connexion à la terre (câble jaune/vert) Connexion de l'encodeur (si disponible) Connexions M1 (moteur de A1) V+ : câble rouge G1 : câble marron GND : maille G2 : câble noir...
- Page 19 INSTALLATION Connexion des freins avec la carte EPS1 Si l'actionneur à installer dispose d'un frein, pour le connecter à l'armoire VIVO- M203 ou VIVO-M204, il est nécessaire d'employer la plaque EPS1, en réalisant les connexions tel que cela est indiqué ci-dessous : A1, A2 : actionneurs LED rouge, activation de FR1 LED vert, activation de FR2...
- Page 20 INSTALLATION PRÉPARATION FINALE Connexions et vérification 1 Installez une électroserrure pour bloquer la porte sur la position de fermeture. Elle est toujours nécessaire pour les modèles MA210 et MA250, ainsi que pour les autres modèles avec une longueur de vantail supérieure à...
- Page 21 MAINTENANCE ET DIAGNOSTIC DE PANNES Français MAINTENANCE Avant réaliser opération 2 Nettoyez et engraissez les articulations et les rails de maintenance quelconque, déconnectez la porte du garage pour ne pas augmenter l´effort l’appareil du réseau électrique d’alimentation. que doit réaliser l´actionneur. 1 Vérifiez régulièrement l´installation pour découvrir 3 Vérifiez que les commandes et les photocellules, des déséquilibres ou tout signe d´usure ou de...
- Page 22 MAINTENANCE ET DIAGNOSTIC DE PANNES Manuel d'installation...
