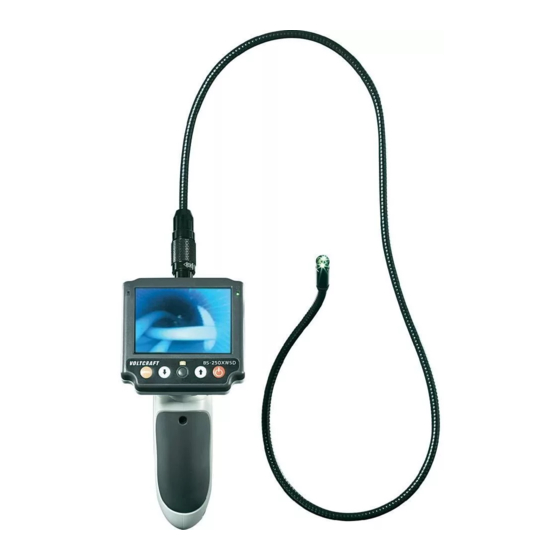

BS-250XWSD ENDOSKOP

BEDIENUNGSANLEITUNG

BS-250XWSD ENDOSCOPE

OPERATING INSTRUCTIONS

BS-250XWSD ENDOSCOPE

MODE D'EMPLOI

BS-250XWSD ENDOSCOOP

GEBRUIKSAANWIJZING

Best.-Nr. / Item No. / N° de commande / Bestnr.:

12 33 26

Seite 2 – 14

Page 15 – 26

Page 27 – 39

Pagina 40 – 51

Version 12/11
