Mode d'emploi

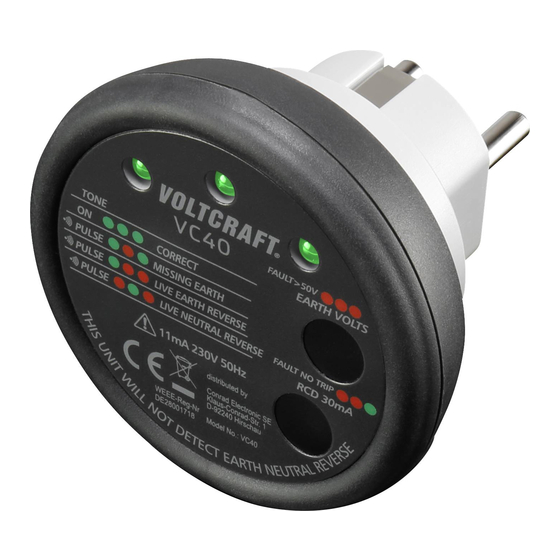

Testeur de prise de courant VC40
N° de commande 1509105

Publicité

Table des Matières
loading

Sommaire des Matières pour VOLTCRAFT VC40

  • Page 1 Mode d’emploi Testeur de prise de courant VC40 N° de commande 1509105...
  • Page 2: Table Des Matières

    Table des matières Page 1. Introduction ............... 3 2. Explication des symboles ..........5 3. Utilisation prévue .............. 6 4. Contenu d'emballage ............7 5. Fonctions ................8 6. Consignes de sécurité ............9 7. Utilisation ................ 14 8. Présentation des résultats des tests ......20 9.
  • Page 3: Introduction

    1. Introduction Chère cliente, cher client, Nous vous remercions de l'achat du présent produit. Afin de maintenir le produit dans son état actuel et d'assurer un fonctionnement sans risques, l'utilisateur est tenu de suivre les instructions contenues dans le présent mode d'emploi ! Le produit est conforme aux exigences des directives euro- péennes et nationales en vigueur.
  • Page 4 Pour toute question technique, veuillez vous adresser à: France (email): technique@conrad-france.fr Suisse: www.conrad.ch www.biz-conrad.ch...
  • Page 5: Explication Des Symboles

    2. Explication des symboles Le symbole de l'éclair dans un triangle est utilisé pour indiquer un danger pour votre santé, par ex. comme un choc électrique. Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes im- portantes du mode d'emploi qui doivent impérativement être respectées.
  • Page 6: Utilisation Prévue

    3. Utilisation prévue Avec le testeur de prise de courant VC40, il est possible d’effec- tuer un test simple et rapide de prises de courant reliées à la terre, de bobines de câble et de rallonges pour savoir si la connexion est correcte.
  • Page 7: Contenu D'emballage

    Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés. 4. Contenu d'emballage • Testeur de prise de courant VC40 • Mode d'emploi...
  • Page 8: Fonctions

    Mode d'emploi actualisé Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scan- nez le Code QR illustré. Suivez les instruc- tions du site Web. 5. Fonctions • Test de polarité • Chute de tension entre la terre et les autres câbles •...
  • Page 9: Consignes De Sécurité

    6. Consignes de sécurité Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de sécu- rité. Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant du non-respect des instructions d’utilisation et des consignes de sécurité ou d’une mauvaise manipulation ! Dans de tels cas, la responsabili- té/garantie prend fin.
  • Page 10 • Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques. • Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour enfants. • Gardez le produit à l'abri de températures ex- trêmes, de la lumière du soleil directe, de se- cousses intenses, d'humidité...
  • Page 11 - présente des traces de dommages visibles, - ne fonctionne plus, a été stocké sur une longue durée dans des conditions défavorables. - a été transporté dans des conditions très rudes - a été exposé à un choc mécanique (chute). •...
  • Page 12 • Ne versez jamais de liquides sur des appareils électriques et ne placez aucun objet rempli de liquide (p. ex. un vase) sur ou à proximité de l’ap- pareil ! Il existe un risque mortel d’électrocution ou un très grand risque d'incendie ! •...
  • Page 13 N’utilisez l'appareil qu’en position verticale. • Ne vérifiez jamais le résultat du testeur de prise VC40 avec un multimètre. Pour obtenir des ré- sultats de test corrects, une charge de consom- mation doit être envoyée sur le réseau pendant la mesure.
  • Page 14: Utilisation

    7. Utilisation Branchez le testeur VC40 sur la prise de courant à tester. Veil- lez à ce que les contacts de mise à la terre de la prise ne soient pas usés ou courbés. Tous les contacts de l'appareil doivent être en contact avec les bons contacts de la prise.
  • Page 15 Avec l’appareil de test inséré, vous pouvez effectuer d’autres tests en touchant une des touches. Exécutez les tests uniquement si toutes LED passent au vert et qu’un signal acoustique long retentit. Chute de tension entre la terre et les autres câbles En cas de mauvais raccord électrique, il peut arriver qu’une chute de tension soit mesurée entre la terre (fil de protection : PE - souvent jaune / jaune-vert) et les autres fils.
  • Page 16 mauvais branchement (toutes les LED ne passent pas au vert), le test est supprimé. Un test est effectué pour savoir si une tension supérieure à 50 V/CA existe entre le fil neutre et le fil de protection. Si tel est le cas, les trois LED passent au rouge et un signal à...
  • Page 17 Débranchez tous les appareils ou éteignez toutes les luminaires reliés au fusible pour lequel le test a détecté une chute de tension entre la terre et le fil neutre. Une rupture de câble ne peut pas être exclue. Test de courant de fuite (RCD dispositif à courant résiduel) Avec le test de courant de fuite, vous vérifiez la mise à...
  • Page 18 Si le test échoue, vérifiez les disjoncteurs FI et rem- placez-les le cas échéant. Notez que les disjonc- teurs sont prescrits dans les salles de bains et les pièces humides depuis 1984 et dans toutes les pièces depuis 2009 (à l’exception du Royaume- Uni).
  • Page 19 et éteint. Les voyants à LED s'éteignent. Retirez le testeur et ré-enclenchez le disjoncteur FI. Si aucune disjonction ne se produit dans la limite des 300 ms, les deux premiers voyants LED passent au rouge et le troisième au vert. Un signal sonore retentit par impulsions.
  • Page 20: Présentation Des Résultats Des Tests

    8. Présentation des résultats des tests N = fil neutre / E = mise à la terre / L = phase / X = Non connecté Combinaison État Affichage sur Signal de torons l’appareil acoustique LED1 LED2 LED3 N E L Tout est cor- vert vert...
  • Page 21 Combinaison État Affichage sur l’appareil Signal de torons acoustique LED1 LED2 LED3 N X L Absence de vert rouge vert Signal par mise à la impulsions / L X N vert rouge vert terre sifflements E X L vert rouge vert L X E vert rouge vert...
  • Page 22 Test RCD Exécutez en premier les tests RCD uniquement si toutes LED passent au vert et si un signal acoustique long re- tentit. État Affichage sur Signal l’appareil acoustique LED1 LED2 LED3 Les fils sont correctement vert vert vert Long signal branchés.
  • Page 23: Élimination Des Déchets

    9. Élimination des déchets Les appareils électroniques sont des matériaux recy- clables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dis- positions légales en vigueur. 10. Caractéristiques techniques Tension de mesure ....230 V/CA, 50 Hz Consommation de courant ..11 mA Test RCD Courant nominal ....
  • Page 24 Fil neutre - Mise à la terre ..50 V +/- 10% rms Test de mise à la terre Valeur seuil ......50 V +/- 10% rms (pour résistances < 100 kΩ Temps de réaction ....100 ms Conditions de service Température ......de +5 à +40 °C (de +41 à +104 °F) Humidité...
  • Page 25 Ceci est une publication de Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur.
