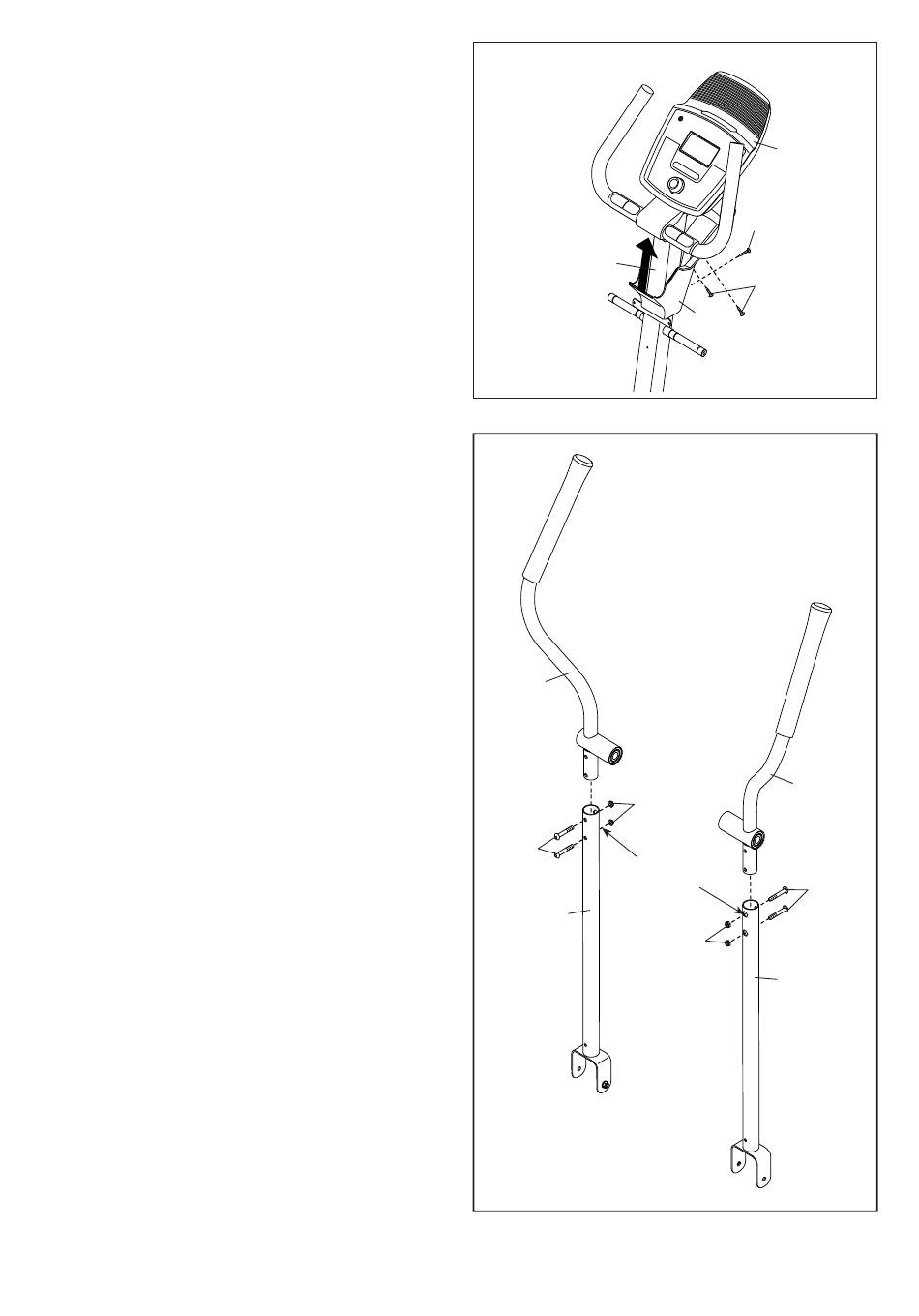

8. Faites glisser vers le haut le Couvercle de la
Console (32) jusqu'à la Console (4).
Fixez le Couvercle de la Console (32) au
Montant (2) à l'aide d'une Vis M4 x 16mm (92).
Puis, fixez le Couvercle de la Console (32) à
la Console (4) à l'aide de deux Vis M4 x 16mm
(92).
9. Localisez les Bras PSC Gauche et Droit
(8, 9).
Orientez le Bras PSC Gauche (8) et une Jambe
PSC (6) comme indiqué. Assurez-vous que les
trous hexagonaux sont bien dans l'emplace-
ment indiqué.
Insérez le Bras PSC Gauche (8) à l'intérieur de
la Jambe PSC (6).
Fixez le Bras PSC Gauche (8) à l'aide de deux
Boulons M8 x 45mm (76) et de deux Écrous
de Blocage M8 (77). Assurez-vous que les
Écrous de Blocage sont bien à l'intérieur des
trous hexagonaux. Ne serrez pas encore les
Boulons.
Fixez le Bras PSC Droit (9) à l'autre Jambe
PSC (6) de la même manière.
All manuals and user guides at all-guides.com
10
8
2
9
8
77
76
Trous
Hexagonaux
6
4
92
92
32
9
76
77
6
