5.0 Utilisation du logiciel FreeSpace
5.4 Mode de configuration matérielle
Ce mode permet de créer de nouvelles configurations.

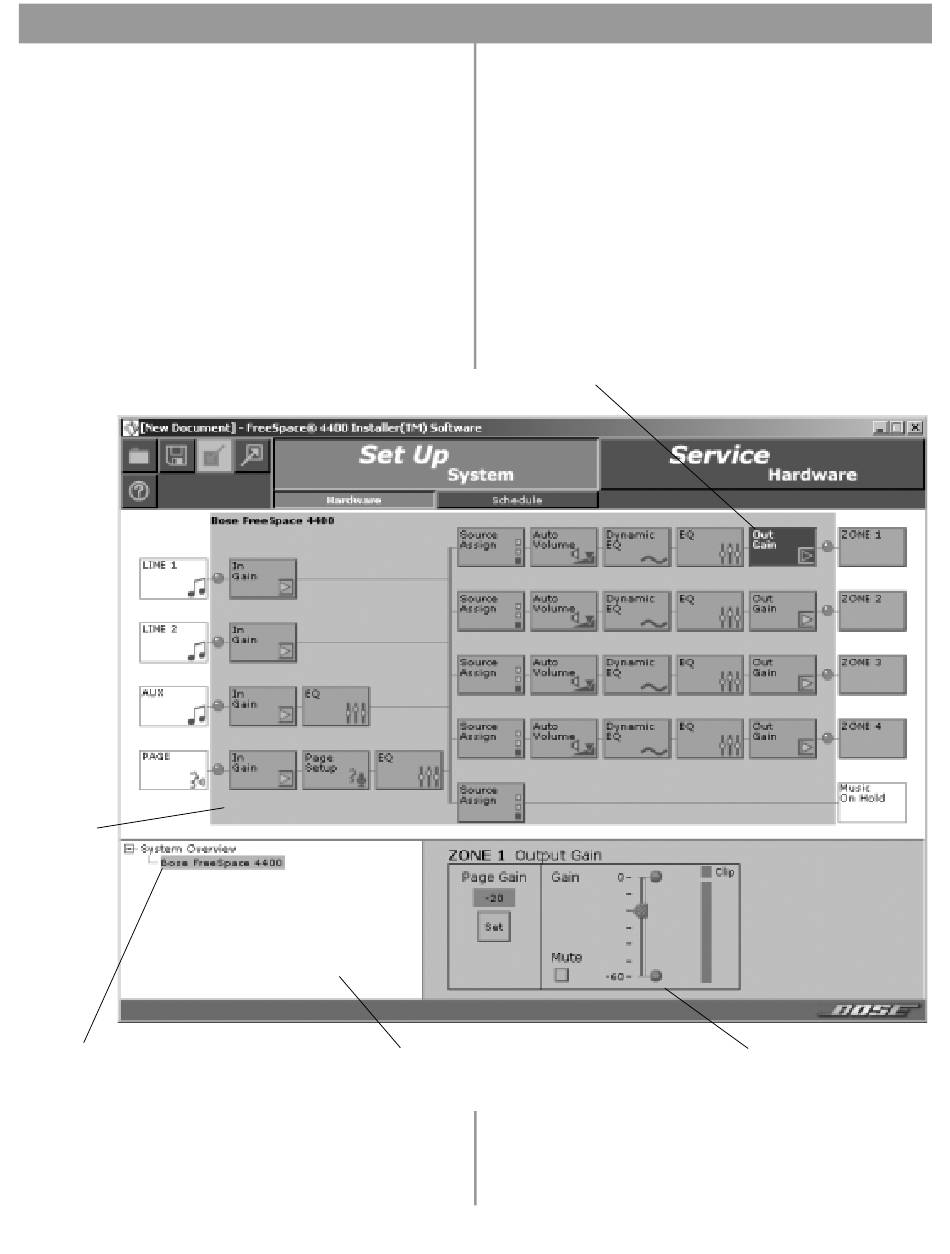

L'exemple ci-dessous affiche le panneau avant d'un système
®
FreeSpace
4400.
La fenêtre de configuration matérielle comporte trois volets :
Volet général du système – Il affiche l'appareil sélectionné et en
cours de configuration. Pour plus d'informations sur le volet de
présentation générale du système, consultez la section
« Interface du logiciel FreeSpace 4400 Installer™ », page 27.
Volet de
l'appareil
Appareil
connecté
Volet de l'appareil – Il affiche un panneau avant virtuel de
l'appareil qui a été sélectionné dans le panneau général.
De gauche à droite, ce diagramme affiche les fonctions et le trajet
des signaux entre les sources en entrée et les zones en sortie.
Toutes les fonctions internes de l'appareil connecté apparaissent
sur un fond gris.
Pour sélectionner une fonction, cliquez sur le bouton
correspondant. Lorsque vous sélectionnez une fonction, tous les
contrôles relatifs à celle-ci apparaissent dans le volet de contrôle.
Volet de contrôle – Lorsque vous sélectionnez une fonction
dans le volet de l'appareil, les réglages qui concernent le
fonctionnement, la configuration ou le paramétrage de la fonction
ou de l'appareil sélectionnés apparaissent dans ce volet. Dans
certains volets de contrôle, il est possible d'afficher des fonctions
supplémentaires en cliquant sur le bouton More.
Fonction sélectionnée
Volet général du système
29 sur 70
4400 Installer™
®
Volet de contrôle
de la fonction
sélectionnée
