Fig. 6
Unité extérieure sur la console inférieure (vue du dessus)
[1]
Unité extérieure
[2]
Bac de récupération de condensation (accessoire)
5.1.2
Montage de l'unité extérieure au sol
A
1
2

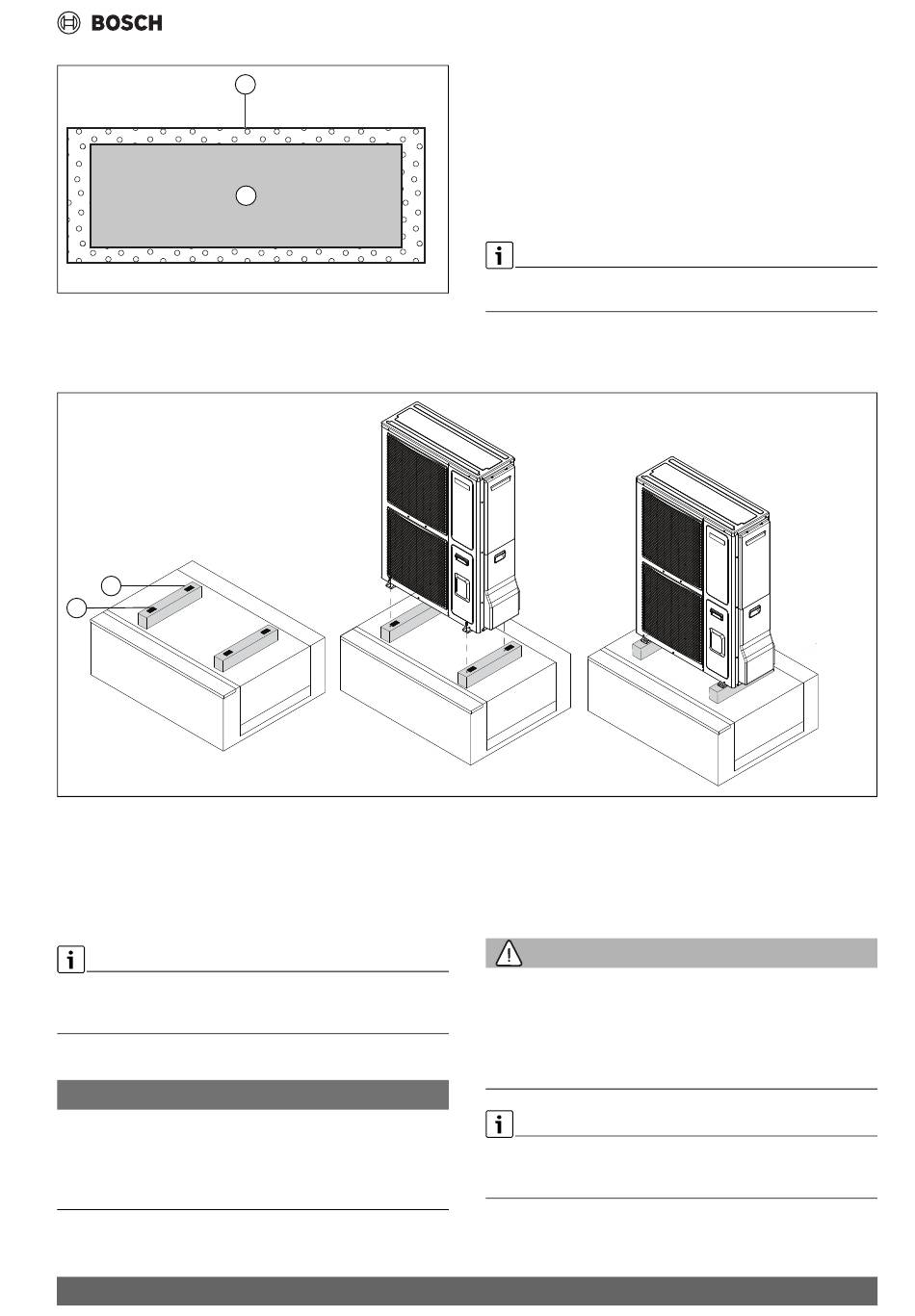

Fig. 7
Unité extérieure au sol
[1] Console au sol (accessoire)
[2] Garnitures en caoutchouc
[A] Visser les consoles au sol sur le béton et fixer les garnitures en caout-
chouc
[B] Placer l'unité extérieure dans les consoles au sol
[C] Visser l'unité extérieure sur les consoles au sol
Ancrer l'unité sur un caisson structurel sur la plateforme en béton d'une
épaisseur minimale de 10 cm ou une structure en acier galvanisé suré-
levé de 10 cm.
5.1.3
Écoulement des condensats
AVIS
Installer la tuyauterie d'évacuation comme expliqué dans ce chapitre.
▶ Une évacuation inadaptée peut causer des fuites d'eau susceptibles
d'endommager la zone environnante.
▶ Les condensats peuvent endommager ou contaminer le matériau de
construction.
Compress 3400i AWS – 6721825959 (2022/10)
2
1
0010036781-001
B
Les condensats peuvent être évacués par un lit de gravier ou une évacua-
tion vers le bâtiment. Pour la solution avec l'évacuation, un bac de récu-
pération de condensation est nécessaire, disponible en tant
qu'accessoire.
Le bac de récupération de condensation doit être équipé d'un câble
chauffant qui passe par le bac jusque dans la zone hors gel de l'évacua-
tion.
Il est également possible de choisir la solution de l'infiltration naturelle
des condensats. Cela peut entraîner la formation de glace sur le sol.
Un câble chauffant (accessoire) est nécessaire pour l'évacuation en cas
d'utilisation d'un bac de récupération de condensats.
C
1. Configurer le dispositif de manière à ce que les condensats puissent
suinter sur le sol sans geler et sans obstacle.
2. Pour un flux de condensats dirigé dans le tuyau d'évacuation,
veuillez consulter la notice d'installation du câble chauffant.
5.2
Conduite de fluide frigorigène
AVERTISSEMENT
Risque d'explosion
La présence de substances anormales dans les tuyaux de réfrigérant
peut affecter la puissance, entraîner une haute pression dans le cycle du
réfrigérant, causer une explosion et des blessures.
▶ Aucune substance autre que le réfrigérant indiqué ne doit pénétrer
dans le système de réfrigération.
Vérifier que tous les tubes et raccordements sont protégés contre les
dommages physiques. Les raccordements mécaniques à l'unité inté-
rieure doivent rester accessibles à des fins de maintenance.
Installation
0010036778-001
