Description du produit
3
Description du produit
3.1
Pièces fournies
1

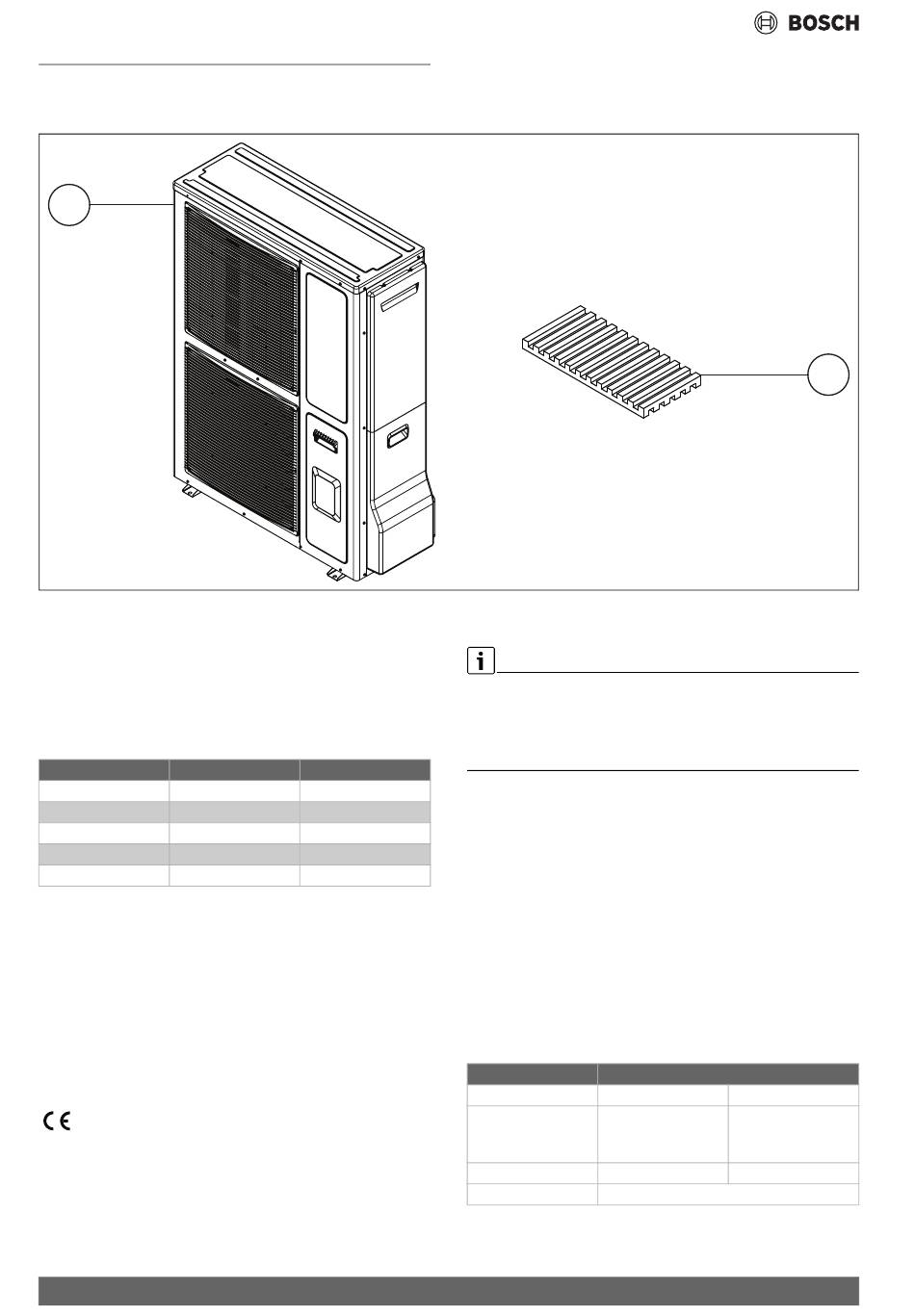

Fig. 1
Pièces fournies
[1]
CS3400iAWS 10 OR-T, 12-14 OR-S/T
[2]
Garnitures en caoutchouc (4 pièces)
3.2
Spécifications de la pompe à chaleur
Les unités extérieures CS3400iAWS assurent le raccordement aux uni-
tés intérieures AWS E, AWS B ou AWS M.
Combinaisons possibles :
AWS E / AWS B
AWS M
14
14
14
14
14
14
14
14
14
14
Tab. 3
Combinaisons d'unité extérieure et d'unité intérieure
AWS E et AWS M sont équipées d'un chauffage d'appoint électrique.
AWS B sont destinées à fonctionner avec un dispositif de chauffage
d'appoint externe (chauffage électrique, au fioul, au gaz), avec une
vanne de mélange.
3.3
Déclaration de conformité
La fabrication et le fonctionnement de ce produit répondent aux direc-
tives européennes en vigueur ainsi qu'aux conditions complémentaires
requises par le pays concerné. La conformité a été prouvée par le mar-
quage CE.
La déclaration de conformité du produit est disponible sur
demande. Pour cela, contacter l'adresse figurant au verso de ce
manuel.
3.4
Plaque signalétique
La plaque signalétique se trouve à l'arrière de l'unité extérieure. Elle four-
nit des informations sur la puissance calorifique, les numéros de pièce et
de série, la date de fabrication, le modèle et la quantité de réfrigérant.
4
3.5
Pour éviter des démarrages et arrêts trop fréquents, un dégivrage incom-
plet ou des alarmes inutiles, le volume d'énergie stocké dans le système
doit être suffisant. L'énergie est stockée dans le volume d'eau du système
de chauffage, ainsi que dans les composants du système (radiateurs et
chauffage par le sol).
CS3400iAWS
12 OR-S
Le dégivrage de l'unité extérieure nécessite un volume et un débit mini-
14 OR-S
maux disponibles en permanence.
10 OR-T
Le volume minimal peut être alimenté par les circuits ouverts (les robi-
12 OR-T
nets/thermostats nécessaires de la zone doivent toujours être entière-
ment ouverts) et/ou par un ballon tampon. Un volume est recommandé
14 OR-T
pour le dégivrage optimal et le plus efficace.
Le débit minimal doit être garanti dans le volume minimal disponible. Si
le débit minimal n'est pas atteint, des mesures supplémentaires
s'imposent, par ex. une vanne bypass différentielle ou un réservoir tam-
pon parallèle. Il convient de noter qu'en présence d'un découpleur
hydraulique, une pompe de circuit de chauffage supplémentaire est
requise.
Dans certaines circonstances liées à l'énergie disponible stockée dans le
système, le chauffage d'appoint peut assurer le dégivrage complet.
Unité extérieure
Serpentins de chauf-
fage par le sol/ventila-
teur
Radiateurs
Départ minimal
Tab. 4
Volume et débit minimaux du système de chauffage
CS3400iAWS 10 OR-T, 12-14 OR-S/T
Minimum
72 l
28 l
Volume et départ minimaux
Compress 3400i AWS – 6721825959 (2022/10)
2
0010036360-002
Recommandé
93 l
36 l
20 l/min
