Mode d'Emploi VISATRON® séries VN87plus
à l'utilisateur toutes les informations importantes nécessaires à des conditions de
fonctionnement normal. La tête de mesure est montée sur une plaque de base protégée
contre les vibrations.
La pression négative du système d'aspiration est créée par une trompe à air (1)
fonctionnant avec l'Effet Venturi (Vide pneumatique). L'interface électrique est intégrée
dans un logement de douille (5). La fiche d'accouplement comporte la touche Alarme-
Brouillard -d'Huile Le dispositif peut être relié directement au système de sécurité du
moteur. L'interface comporte deux sorties Alarme-Brouillard-Huile, une sortie Pre-Alarme
et un Signal Prêt à fonctionner.
VN115/87plus

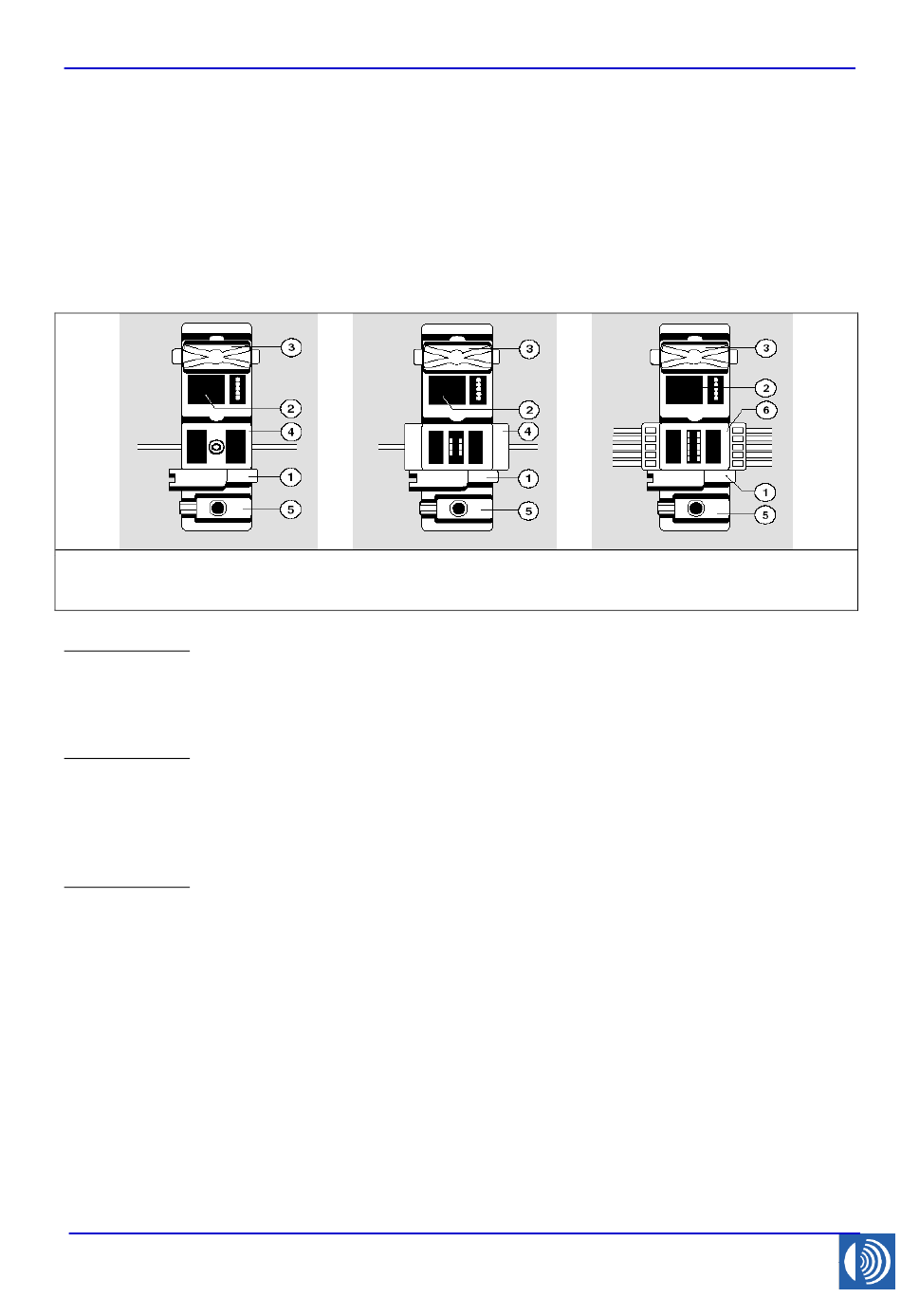

Figure 1: Types de VISATRON® série VN87plus
VN115/87plus
Le système d'aspiration est relié à la simple « Boîte de Connexion »(4). Ce type de
détecteur de brouillard d'huile est capable de détecter une apparition de brouillard
d'huile , sans identifier l'emplacement de l'origine du brouillard d'huile dans le moteur.
VN116/87plus
Le système d'aspiration est relié à la simple « Boîte de Soupapes 116 »(4). Ce type de
détecteur de brouillard d'huile est capable de détecter une apparition de brouillard
d'huile, en indiquant dans la fenêtre de la boîte de soupape, le côté gauche ou droit du
détecteur possédant la concentration de brouillard d'huile la plus élevée.
VN215/87plus
Le système d'aspiration est relié à la simple « Boîte de Soupapes 215 »(6). Ce type de
détecteur de brouillard d'huile est capable de détecter une apparition de brouillard
d'huile, en indiquant dans la fenêtre de la boîte de soupape, le côté gauche ou droit du
détecteur possédant la concentration de brouillard d'huile la plus élevée.
Dans le mode opérationnel normal, tous les modèles représentent l'atmosphère du
moteur à tous les points d'aspiration en parallèle, du système d'aspiration à la tête de
mesure. Selon la détection d'une alarme de brouillard d'huile, les modèles VN116 et
VN215 entament une phase de recherche supplémentaire pour déterminer
l'emplacement de la concentration de brouillard d'huile la plus élevée. Le temps de
réaction envers une alarme dépend complètement de la phase de recherche.
Tous les appareils présentent deux niveaux d'alarme :
le niveau de l'alarme principal peut être réglé avec un interrupteur sur le côté arrière de
la tête de mesure.
SCHALLER AUTOMATION
Industrielle Automationstechnik GmbH & Co. KG
VN116/87plus
D-66440 Blieskastel / Saarland / Allemagne / Industriering 14 / P.O Box 1280
Tél. +49(0)6842-508-0 / Fax -260 / email: info@schaller.de / www.schaller.de
09/2013
VN215/87plus
Page 9
